Jaka jest wydajność agregatu hydraulicznego?

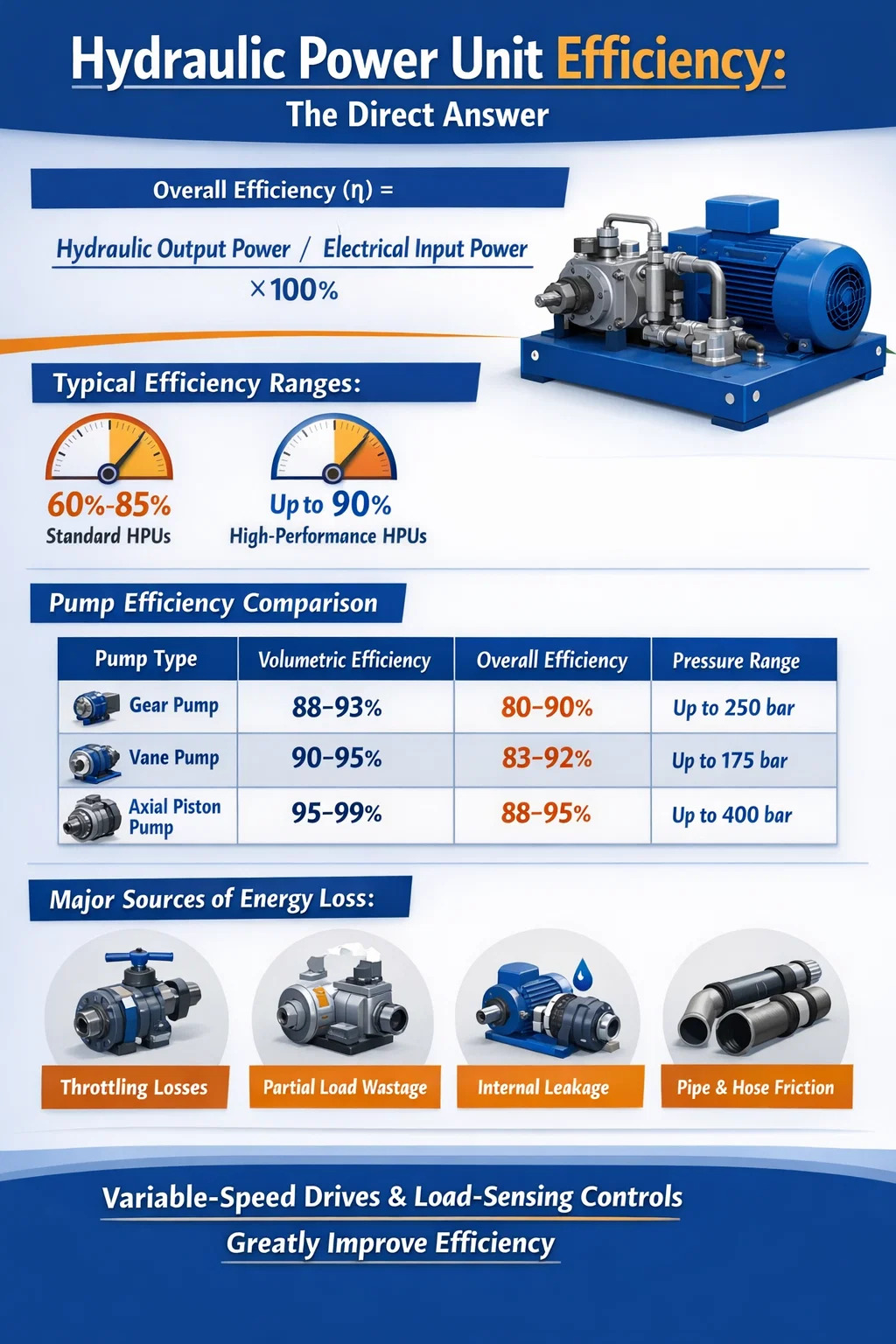

Jednostka hydrauliczna Wydajność: bezpośrednia odpowiedź

Typowy hydrauliczny zespół napędowy (HPU) działa z ogólną wydajnością wynoszącą 60% do 85% , w zależności od projektu systemu, jakości komponentów, warunków pracy i stanu konserwacji. Wysokowydajne lub specjalnie zaprojektowane agregaty hydrauliczne z pompami o zmiennym wydatku i zoptymalizowanym sterowaniem mogą osiągnąć wydajność do 90% lub nieco powyżej w idealnych warunkach. Jednakże wiele rzeczywistych przemysłowych zasilaczy HPU, w których pracują pompy o stałej wydajności przy częściowym obciążeniu, regularnie ulega awarii 60% do 75% zasięgu ze względu na straty dławienia, wytwarzanie ciepła i wycieki.

Ogólna sprawność agregatu hydraulicznego nie jest pojedynczą stałą liczbą — jest to iloczyn wielu podefektywności pompy, silnika, zaworów, siłowników, rurociągów i stanu cieczy. Zrozumienie wkładu każdego komponentu pomaga inżynierom i zespołom konserwacyjnym określić, gdzie następuje utrata energii i gdzie ulepszenia będą miały największy wpływ.

Jak definiuje się wydajność w hydraulicznym zespole napędowym

Sprawność agregatu hydraulicznego wyraża się jako stosunek użytecznej mocy wyjściowej układu hydraulicznego do całkowitej mocy wejściowej pobieranej przez układ. Formuła jest prosta:

Sprawność ogólna (η) = moc wyjściowa układu hydraulicznego / moc wejściowa prądu elektrycznego × 100%

Wyjściową moc hydrauliczną oblicza się jako natężenie przepływu pomnożone przez ciśnienie (Q × P). Elektryczna moc wejściowa to zmierzona moc pobierana przez silnik z zasilacza. Różnica między nimi reprezentuje straty w postaci ciepła, hałasu i tarcia mechanicznego rozłożone na każdy element systemu.

Wydajność jest również podzielona na trzy główne podkategorie, które dotyczą poszczególnych komponentów, zwłaszcza pompy hydraulicznej:

• Wydajność wolumetryczna: Stosunek rzeczywistego dostarczonego przepływu do przepływu teoretycznego. Wewnętrzny wyciek w pompie zmniejsza tę wartość. Typowe wartości dla pomp zębatych wynoszą 90–95%, a dla pomp tłokowych 95–99%.
• Sprawność mechaniczna: Uwzględnia straty tarcia w łożyskach, uszczelnieniach i częściach obrotowych. Zakresy zazwyczaj od 90% do 97% dla dobrze utrzymanych pomp.
• Ogólna wydajność pompy: Iloczyn wydajności objętościowej i mechanicznej. W przypadku wysokiej jakości osiowej pompy tłokowej wartość ta wynosi zwykle od 87% do 95%.

Poza pompą silnik elektryczny napędzający zespół hydrauliczny ma swoją własną wydajność, zwykle pomiędzy 88% i 96% do nowoczesnych silników indukcyjnych. Mnożąc sprawność pompy przez sprawność silnika, otrzymujemy sprawność konwersji mocy przed obliczeniem strat na zaworze lub obwodzie.

Zakresy wydajności według typu pompy hydraulicznej

Największy wpływ na wydajność układu ma rodzaj pompy zastosowanej w zasilaczu hydraulicznym. Każda konstrukcja pompy ma charakterystyczną krzywą wydajności, która zmienia się wraz z ustawieniem prędkości, ciśnienia i wyporu.

Pompy zębate są najtańszymi i powszechnie stosowanymi zasilaczami HPU o niskim i średnim ciśnieniu, ale ich niższa wydajność objętościowa przy wyższych ciśnieniach sprawia, że są one kiepskim wyborem do zastosowań wrażliwych na energię. Osiowe pompy tłokowe, choć droższe, niezmiennie zapewniają najlepszą wydajność i są preferowanym wyborem w przemysłowych jednostkach hydraulicznych, w których koszty energii są znaczące.

Główne źródła strat energii w zasilaczu hydraulicznym

Zrozumienie, gdzie występują straty, jest niezbędne do poprawy wydajności każdego hydraulicznego zespołu napędowego. Straty rozkładają się na wiele punktów, a niektóre z nich mają znacznie większy udział w stratach niż inne.

Dławienie i spadek ciśnienia na zaworach regulacyjnych

Zawory sterujące kierunkowe, zawory nadmiarowe ciśnienia i zawory sterujące przepływem powodują spadki ciśnienia w miarę przepływu przez nie oleju. W obwodzie dozowania lub odmierzania różnica ciśnień na zaworze regulacyjnym jest przekształcana bezpośrednio w ciepło. W wielu systemach przemysłowych straty związane z zaworami odpowiadają wyłącznie za straty 15% do 30% całkowitej energii wejściowej . Układ pracujący pod ciśnieniem 200 barów z zaworem sterującym powodującym spadek o 30 barów marnuje w tym momencie 15% energii ciśnienia, zanim płyn w ogóle dotrze do siłownika.

Pompa o stałej wydajności pracująca z pełną wydajnością przy częściowym obciążeniu

Jedną z największych niedoskonałości konstrukcji tradycyjnych zespołów hydraulicznych jest zastosowanie pompy o stałej wydajności, która zawsze zapewnia maksymalny przepływ, nawet jeśli system potrzebuje tylko ułamka tego przepływu. Nadmiar przepływu jest omijany z powrotem do zbiornika przez ciśnieniowy zawór nadmiarowy pod ciśnieniem w systemie – sytuacja nazywana jest „nadmiernym nadmuchem”. Powoduje to ciągłe marnowanie energii i wytwarzanie znacznych ilości ciepła. Badania wykazały, że zasilacz HPU ze stałą pompą pracujący przy 30% obciążenia znamionowego może się marnować 40% lub więcej mocy wejściowej wyłącznie w przypadku strat obejściowych.

Wyciek wewnętrzny

Wewnętrzny wyciek występuje w pompach, silnikach, cylindrach i zaworach, gdy płyn pod wysokim ciśnieniem omija uszczelki i luzy na stronę niskiego ciśnienia. Chociaż pewne wewnętrzne wycieki są normalne i konieczne do smarowania, nadmierne wycieki spowodowane zużyciem lub nadmiernymi luzami zmniejszają wydajność objętościową. Pompa z 5% przeciekiem wewnętrznym musi generować o 5% większy przepływ niż potrzebuje system, zużywając dodatkową energię w celu skompensowania. W zużytych elementach wyciek ten może wzrosnąć do 10–15%, zauważalnie pogarszając wydajność systemu.

Straty spowodowane tarciem rur i węży

Gdy płyn hydrauliczny przepływa przez rury, węże i złączki, tarcie powoduje spadek ciśnienia proporcjonalny do kwadratu prędkości przepływu. Niewymiarowe rurociągi wymuszają większe prędkości, dramatycznie zwiększając straty. Zalecana maksymalna prędkość przepływu w przewodach ciśnieniowych wynosi zazwyczaj 2–4 m/s oraz w liniach powrotnych 1–2 m/s . Systemy ze zbyt długimi rurami, ostrymi zakrętami lub wieloma złączkami mogą stracić 5–10% dostępnego ciśnienia, zanim płyn dotrze do siłownika.

Wytwarzanie ciepła i obciążenie chłodnicze

Wszystkie powyższe straty ostatecznie manifestują się jako ciepło w płynie hydraulicznym. Temperatura płynu musi być utrzymywana w odpowiednim zakresie – zazwyczaj 40°C do 60°C w przypadku większości olejów mineralnych — w celu zachowania lepkości i zapobiegania degradacji. Kiedy płyn staje się zbyt gorący, lepkość spada, zwiększa się wyciek, a wydajność pompy jeszcze bardziej spada, tworząc złożony cykl ujemny. Energia zużywana przez chłodnice oleju (oraz ich wentylatory lub obiegi wodne) zwiększa całkowite zużycie energii przez system, jeszcze bardziej zmniejszając wydajność netto z punktu widzenia operatora.

Jak napędy o zmiennej prędkości radykalnie poprawiają wydajność zasilaczy hydraulicznych

Najbardziej wpływową modernizacją dostępną dla istniejącego zespołu hydraulicznego jest dodanie napędu o zmiennej prędkości (VSD), zwanego także napędem o zmiennej częstotliwości (VFD), w silniku elektrycznym. Zamiast stale utrzymywać silnik na pełnej prędkości i omijać nadmiar przepływu, przetwornica częstotliwości dostosowuje prędkość silnika w czasie rzeczywistym, aby dokładnie dopasować przepływ i ciśnienie do wymagań systemu.

Oszczędności energii wynikające z tego podejścia opierają się na prawach powinowactwa dla pomp, które to stwierdzają pobór mocy zmienia się w zależności od sześcianu prędkości pompy . Zmniejszenie prędkości pompy do 80% jej prędkości znamionowej zmniejsza zużycie energii do około 51% zużycia przy pełnej prędkości. Zmniejszenie prędkości do 60% zmniejsza zużycie energii do mniej więcej 22% pełnego obciążenia. Są to liczby teoretyczne, ale instalacje w świecie rzeczywistym konsekwentnie wykazują oszczędność energii wynoszącą 30% do 60% w porównaniu do zasilaczy HPU o stałej prędkości pracujących w tym samym cyklu pracy.

Studium przypadku z zakładu formowania wtryskowego tworzyw sztucznych, w którym w 15 maszynach wymieniono zasilacze HPU ze stałą pompą na jednostki napędzane VSD, wykazało, że średnia roczna oszczędność energii elektrycznej wyniosła 42% na maszynę, z okresem zwrotu poniżej 18 miesięcy przy lokalnych stawkach za energię elektryczną. Zmniejszenie wytwarzania ciepła skróciło także czas pracy chłodnicy oleju i wydłużyło okresy międzyobsługowe oleju.

Zasilacze hydrauliczne oparte na VSD są obecnie standardem w wielu zastosowaniach przemysłowych o wysokich obciążeniach, w tym:

• Wtryskarki i maszyny do formowania z rozdmuchem
• Prasy do tłoczenia i formowania metali
• Maszyny do odlewania ciśnieniowego
• Hydrauliczne systemy mocowania obrabiarek CNC
• Sprzęt pokładowy i morskie systemy hydrauliczne

Rola płynu hydraulicznego w wydajności systemu

Dobór i stan płynu hydraulicznego mają bezpośredni i wymierny wpływ na sprawność agregatu hydraulicznego. Lepkość płynu jest parametrem krytycznym. Jeśli lepkość jest zbyt wysoka, wzrastają opory pompowania i tarcie płynu, zwiększając straty mechaniczne. Jeśli lepkość jest zbyt niska, zwiększa się wyciek wewnętrzny, zmniejszając wydajność objętościową i potencjalnie powodując kontakt metalu z metalem w pompach i silnikach.

Większość układów hydraulicznych zaprojektowano w oparciu o olej mineralny ISO VG 46 lub ISO VG 68, a optymalny zakres lepkości roboczej zazwyczaj mieści się w zakresie 25 i 54 cSt w temperaturze roboczej. Praca poza tym oknem — albo dlatego, że w systemie jest za zimno lub za gorąco, albo dlatego, że użyto niewłaściwego gatunku — może zmniejszyć wydajność pompy poprzez 3% do 8% .

Syntetyczne płyny hydrauliczne, w szczególności oleje na bazie polialfaolefin (PAO), mogą zapewnić umiarkowaną poprawę wydajności 1% do 3% w porównaniu z konwencjonalnym olejem mineralnym dzięki lepszym właściwościom lepkościowo-temperaturowym i niższemu tarciu wewnętrznemu. Korzyści te są spójne w wielu niezależnych badaniach i danych z testów producenta pomp. Choć 1–3% wydaje się skromne, w przypadku dużego przemysłowego zasilacza HPU zużywającego w sposób ciągły 100 kW oznacza to 1000–3000 watów zaoszczędzonej mocy – to znacząca ilość w rocznym cyklu operacyjnym.

Równie ważne jest zanieczyszczenie płynów. Cząsteczki w płynie hydraulicznym przyspieszają zużycie komponentów, zwiększają wewnętrzne wycieki i zatykają otwory zaworów. Utrzymanie czystości cieczy zgodnie z normą czystości ISO 4406 17.15.12 lub lepiej w przypadku większości przemysłowych zasilaczy HPU jest uważana za najlepszą praktykę. Układy ze zdegradowanym płynem często wykazują mierzalne spadki wydajności objętościowej w miarę postępu zużycia pompy i zaworu.

Porównanie wydajności zasilaczy HPU o stałym i zmiennym wydatku

Wiele małych i średnich agregatów hydraulicznych wykorzystuje pompy zębate lub łopatkowe o stałym wydatku, ponieważ są one niedrogie, kompaktowe i proste w utrzymaniu. Pompy tłokowe o zmiennym wydatku kosztują znacznie więcej, ale dopasowują wydajność do zapotrzebowania, redukując straty na obejściu. Różnica w wydajności pomiędzy tymi dwoma podejściami jest najbardziej wyraźna podczas pracy przy częściowym obciążeniu.

Powyższa tabela ilustruje, dlaczego zasilacze HPU ze stałą pompą są szczególnie źle przystosowane do zastosowań o zmiennych cyklach zapotrzebowania. Przy obciążeniu 25% jednostka o stałej wydajności może marnować więcej niż dwie trzecie swojej energii wejściowej, podczas gdy równoważna jednostka o zmiennym wydatku wyposażona w VSD zachowuje znacznie wyższą użyteczną część wyjściową.

Praktyczne kroki poprawiające wydajność agregatu hydraulicznego

Poprawa wydajności istniejącego agregatu hydraulicznego nie zawsze wymaga całkowitej wymiany. Wiele ulepszeń można wprowadzać stopniowo, uzyskując wymierny zwrot z inwestycji.

Audyt bieżącego zużycia energii

Przed wprowadzeniem jakichkolwiek zmian należy zainstalować miernik mocy na zasilaniu silnika i rejestrować zużycie w całym cyklu pracy maszyny. Porównaj zmierzoną krzywą mocy z teoretycznym minimum wymaganym przez profil obciążenia. Różnica między rzeczywistym zużyciem a teoretycznym minimum stanowi straty możliwe do odzyskania. W wielu starszych zasilaczach HPU ze stałą pompą ta luka wynosi 25% do 45% całkowitego zużycia.

Odpowiedni rozmiar pompy i silnika

Przewymiarowane pompy i silniki są powszechne w hydraulice przemysłowej, ponieważ inżynierowie stosują duże współczynniki bezpieczeństwa lub ponownie wykorzystują istniejące komponenty. Pompa pracująca przy 40% swojej znamionowej wydajności pracuje daleko od punktu maksymalnej wydajności. Dopasowanie wydajności pompy ściśle do rzeczywistego zapotrzebowania systemu – w idealnym przypadku praca przy 70–90% wydajności znamionowej przy obciążeniu szczytowym – utrzymuje pompę w najbardziej efektywnym zakresie.

Zainstaluj napęd o zmiennej prędkości

Jak omówiono powyżej, zamontowanie przetwornicy częstotliwości w istniejącym silniku jest zazwyczaj pojedynczą modernizacją zapewniającą najwyższy zwrot z inwestycji w przypadku dowolnego zasilacza hydraulicznego stosowanego w zastosowaniach o zmiennym obciążeniu. Nowoczesne przetwornice częstotliwości oferują również funkcję miękkiego rozruchu, redukując prąd rozruchowy silnika i wstrząsy mechaniczne podczas uruchamiania, co wydłuża żywotność pompy i silnika.

Uaktualnij do sterowania Load-Sensing

Obwody hydrauliczne wykrywające obciążenie (LS) wykorzystują sygnał pilota z siłownika do ciągłej regulacji ciśnienia wyjściowego pompy i przepływu do wartości nieco powyżej wymaganej przez obciążenie — zazwyczaj 15–25 barów powyżej ciśnienia obciążenia . Eliminuje to duże marginesy ciśnienia i straty dławienia występujące w obwodach typu open-center. Systemy wykrywania obciążenia są bardziej złożone i droższe we wdrożeniu, ale mogą zmniejszyć zużycie energii przez system 20% do 40% w zastosowaniach mobilnych i przemysłowych przy zmiennym obciążeniu.

Zmniejsz ciśnienie w układzie do niezbędnego minimum

Wiele układów hydraulicznych jest ustawionych na wyższe ciśnienia, niż jest to faktycznie wymagane w danym zastosowaniu, albo w wyniku pierwotnej przeróbki, albo w wyniku podniesienia ciśnienia roboczego w celu skompensowania zużytych elementów. Każde niepotrzebne 10 barów ciśnienia w systemie oznacza stratę energii w obwodzie ze stałą pompą. Systematyczne sprawdzanie ustawień ciśnienia i redukowanie ich do minimum, które pozwala na niezawodne osiągnięcie wymaganej siły siłownika, jest bezkosztową lub tanią poprawą wydajności, która często przynosi 5% do 15% oszczędność energii.

Konserwacja układu płynu hydraulicznego i filtracji

Regularne pobieranie próbek i analiza oleju w połączeniu z terminową wymianą filtrów utrzymuje płyn hydrauliczny w optymalnym zakresie lepkości i zapobiega zużyciu ściernemu elementów pompy i zaworów. Wiele obiektów objętych programami konserwacji predykcyjnej, które monitorują stan płynów, szczegółowo raportuje 10–20% dłuższa żywotność podzespołów i mierzalnie bardziej stabilną wydajność układu w czasie w porównaniu do harmonogramów wymiany oleju opartych na kalendarzu.

Izoluj i zarządzaj temperaturą płynu

W zimnych środowiskach układy hydrauliczne potrzebują więcej czasu, aby osiągnąć temperaturę roboczą, w którym to okresie płyn o dużej lepkości zwiększa straty tarcia. Izolowanie ścian zbiornika lub stosowanie sterowanych termostatem podgrzewaczy wstępnych skraca czas nagrzewania i związane z nim straty wydajności. W gorących środowiskach upewnienie się, że wymiennik ciepła jest odpowiednio dobrany i konserwowany, zapobiega pracy systemu powyżej optymalnego zakresu temperatur, co w przeciwnym razie przyspieszyłoby wycieki i szybszą degradację płynu.

Jak wydajność zasilacza hydraulicznego wpływa na koszty operacyjne

Wydajność ma bezpośredni i złożony wpływ finansowy na cały okres eksploatacji agregatu hydraulicznego. Zasilacz HPU o mocy 50 kW pracujący z ogólną sprawnością 65% potrzebuje około 76,9 kW mocy elektrycznej aby dostarczyć 50 kW użytecznej pracy hydraulicznej. Ten sam zasilacz HPU zmodernizowany do wydajności 82% byłby potrzebny tylko Moc wejściowa 61 kW — różnica prawie 16 kW.

Przy stawce za energię elektryczną wynoszącej 0,12 USD/kWh i 5000 godzin pracy rocznie różnica 16 kW kosztuje 9600 dolarów rocznie . W ciągu 10-letniej żywotności sprzętu, czyli 96 000 dolarów możliwych do uniknięcia kosztów energii elektrycznej z jednego zasilacza HPU. Obiekty wyposażone w wiele agregatów hydraulicznych, takie jak montownie samochodów, odlewnie i ciężkie linie produkcyjne, odpowiednio mnożą tę liczbę.

Poza energią elektryczną niższa wydajność oznacza większe wytwarzanie ciepła, co zwiększa koszty chłodzenia, przyspiesza degradację oleju, skraca żywotność uszczelek i pomp oraz zwiększa częstotliwość konserwacji. Całkowity koszt posiadania zasilacza HPU o niskiej wydajności jest znacznie wyższy, niż sugeruje jego cena zakupu.

Kluczowe czynniki określające wydajność dowolnego zasilacza hydraulicznego

Podsumowując zmienne określające miejsce, w którym konkretny agregat hydrauliczny mieści się w spektrum wydajności:

• Typ i stan pompy: Osiowe pompy tłokowe w dobrym stanie stale przewyższają pompy zębate i łopatkowe, szczególnie przy wyższych ciśnieniach.
• Układ napędowy: Silniki wyposażone w VSD zapewniają najlepszą wydajność przy częściowym obciążeniu i są obecnie uważane za standard w instalacjach świadomych energetycznie.
• Architektura sterowania: Systemy wykrywające obciążenie i z kompensacją ciśnienia minimalizują straty spowodowane dławieniem w porównaniu do obwodów typu open-center o stałym ciśnieniu.
• Ustawienie ciśnienia w systemie: Niższe ciśnienia zmniejszają straty na obejściu i wytwarzanie ciepła w systemach z pompą stałą.
• Rodzaj i stan płynu: Odpowiedni gatunek, czysty płyn w dobrym stanie utrzymuje wycieki i straty tarcia na minimalnych wartościach.
• Projekt rurociągu: Odpowiednio dobrane, krótkie odcinki rur o niskim oporze minimalizują spadki ciśnienia tarcia.
• Temperatura pracy: Utrzymywanie płynu w optymalnym zakresie lepkości (zwykle 40–60°C) pozwala zachować zarówno wydajność objętościową, jak i mechaniczną.
• Stan zużycia podzespołów: Zużyte pompy, cylindry i zawory zwiększają wewnętrzne wycieki, pogarszając z czasem wydajność objętościową.

Systematyczne uwzględnianie wszystkich tych czynników — poprzez inteligentny projekt początkowy i konsekwentną konserwację — odróżnia hydrauliczny zespół napędowy pracujący ze sprawnością 85% od jednostki, która ma trudności z osiągnięciem 65%.
