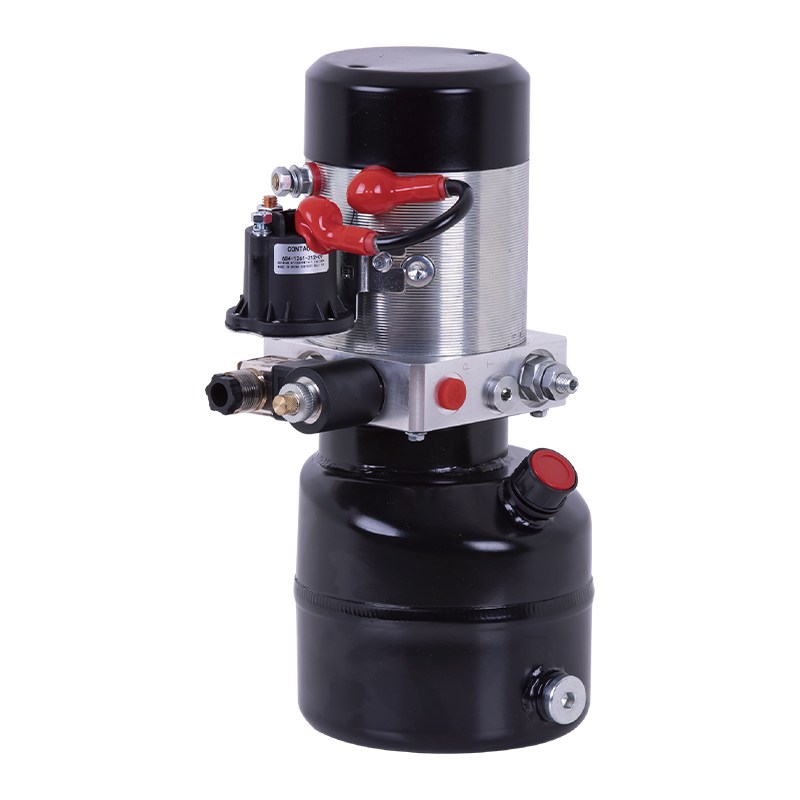

Ten agregat hydrauliczny został specjalnie zaprojektowany do mobilnego hydraulicznego stołu podnośnego, który jest zintegrowany z wysokociśnieniową pompą zębatą. silnik prądu stałego z magnesami trwałymi, centralny blok zaworów, zawór nabojowy i zbiornik oleju. Uruchom silnik, aby się uniósł i otwórz zawór elektromagnetyczny, aby opaść. Wbudowany zawór dławiący z kompensacją ciśnienia kontroluje prędkość opadania. Charakteryzuje się lekkością i wymaganiem minimalnej przestrzeni montażowej. Do wyboru są opcjonalne silniki o mocy 0,8–1,6 kW, opcjonalne napięcia 12–24 V oraz żelazne i plastikowe zbiorniki na olej.
GŁÓWNE CECHY OBEJMUJĄ:
- Wysokociśnieniowa pompa zębata: Wysokociśnieniowa pompa zębata zapewnia silną i stabilną moc hydrauliczną podnośnika hydraulicznego, aby zapewnić płynny proces podnoszenia. Pompa zębata ma dużą trwałość i wydajny przepływ hydrauliczny, który można dostosować do wymagań roboczych przy różnych obciążeniach.
- Silnik prądu stałego z magnesami trwałymi: Wyposażony w silnik prądu stałego z magnesami trwałymi, charakteryzuje się wysoką wydajnością i niskim zużyciem energii. Silnik z magnesami trwałymi może nie tylko szybko się uruchomić i zapewnić wystarczającą moc, ale także utrzymać stabilną pracę przez długi czas, co jest bardzo odpowiednie w przypadku stosowania mobilnych podnośników hydraulicznych z dużą częstotliwością.
- Zawór kasetowy i środkowy blok zaworowy: Zawór nabojowy i środkowy blok zaworów są zintegrowane z układem hydraulicznym, który może dokładnie kontrolować przepływ i ciśnienie hydrauliczne oraz zapewniać płynne podnoszenie i bezpieczną pracę podnośnika. Zawór elektromagnetyczny steruje działaniem podczas procesu podnoszenia, realizując precyzyjną kontrolę ruchu w górę i w dół.
- Zawór dławiący z kompensacją ciśnienia: Wbudowany zawór dławiący z kompensacją ciśnienia może regulować prędkość opadania, skutecznie kontrolować proces opadania hydraulicznej platformy podnoszącej, unikać wibracji lub niestabilności spowodowanej zbyt szybkim opadaniem oraz zapewniać płynny i bezpieczny proces pracy.
- Lekka konstrukcja: Zasilacz mobilnej platformy podnoszącej jest lekki i kompaktowy, co ułatwia instalację na ograniczonej przestrzeni. Szczególnie nadaje się do mobilnych hydraulicznych platform podnoszących o niewielkiej przestrzeni, ułatwiając elastyczne rozmieszczenie pojazdów lub sprzętu.
- Wybór silnika i napięcia: Dostępna jest moc silnika 0,8–1,6 kW, obsługująca konfiguracje napięcia 12 V i 24 V. Użytkownicy mogą wybrać najbardziej odpowiednią moc i napięcie w zależności od swoich potrzeb, aby zapewnić wydajną pracę systemu.
- Mała przestrzeń instalacyjna: Zasilacz mobilnej platformy podnoszącej ma kompaktową konstrukcję i nadaje się do ograniczonej przestrzeni instalacyjnej. Może skutecznie zmniejszyć zajmowaną przestrzeń i poprawić ogólną wydajność sprzętu, szczególnie w środowiskach sprzętowych o małej przestrzeni.

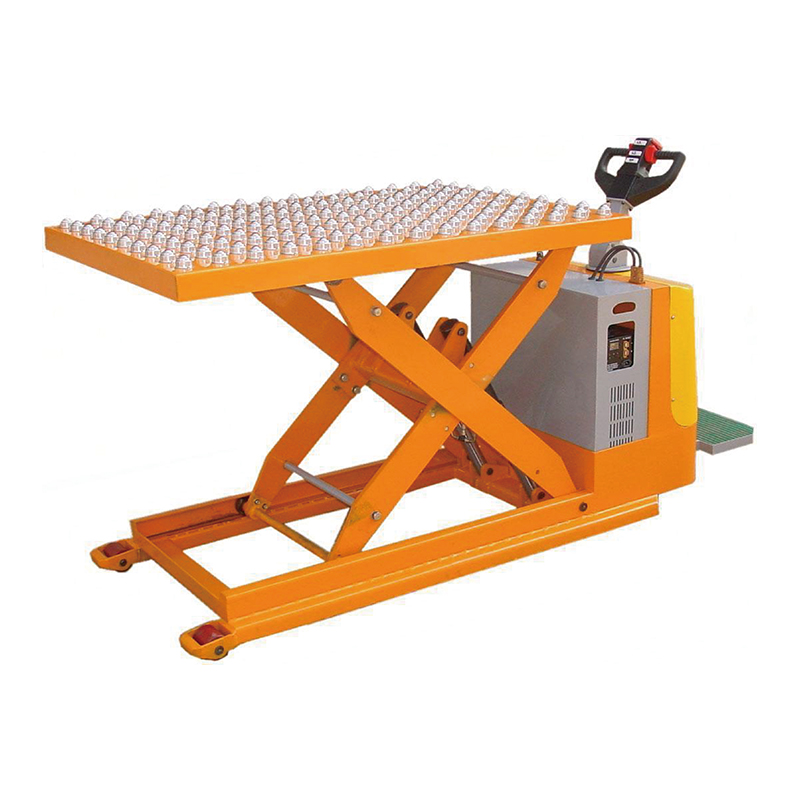

Ten mobilny zespół napędowy platformy podnoszącej charakteryzuje się wysoką integracją i stabilną wydajnością i jest szczególnie odpowiedni do mobilnych hydraulicznych platform podnoszących. Może zapewnić wydajny i stabilny napęd hydrauliczny. Zapewnia niezawodne wsparcie dla innych hydraulicznych urządzeń podnoszących, które wymagają precyzyjnego sterowania, takich jak platformy podnoszące, pojazdy do załadunku i rozładunku itp.
UWAGI SPECJALNE
Jednostka napędowa pracuje w systemie S3 i nie może pracować w sposób ciągły.
Zaczyna się za 10 sekund i kończy za 90 sekund.
Przed montażem należy upewnić się, że elementy hydrauliczne, takie jak cylinder olejowy, przewód olejowy i złącze, są wolne od zanieczyszczeń.
Lepkość oleju hydraulicznego powinna wynosić 15-68 st. Latem zaleca się przeciwzużyciowy olej hydrauliczny nr 46, a zimą zaleca się stosowanie niskotemperaturowego oleju hydraulicznego nr 32.
Po pierwszym uruchomieniu systemu operacyjnego należy sprawdzić czy w zbiorniku oleju jest wystarczająca ilość oleju, zazwyczaj 2/3 zbiornika oleju.
Po pierwszych 100 godzinach użytkowania układu należy wymienić olej hydrauliczny, a następnie co 3000 godzin.

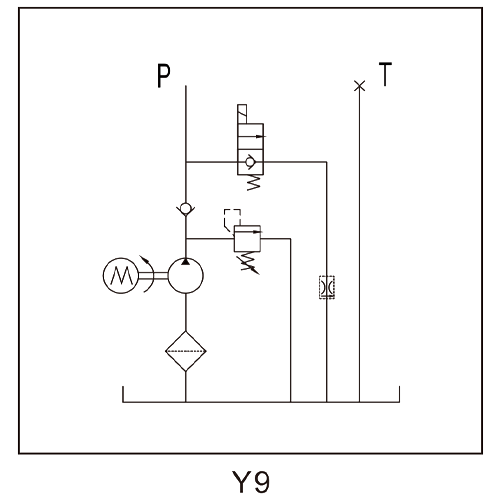

SCHEMATYCZNY SCHEMAT
SPECYFIKACJE
| Model | Wolt | Moc | Prędkość | Przemieszczeniemet | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-0.8-D12-0.5/0.38-20-3/L-Y2 | 12 V prądu stałego | 0,8KWw | 3100 obr./min | 0,38 cm3/obr | 20MPA | 3L | 12 V prądu stałego |
| PNC-1.2-D12-0.5/0.65-20-3/L-Y2 | 24 V prądu stałego | 1,2 kW | 2800 obr./min | 0,65 cm3/obr | 24 V prądu stałego | ||
| PNC-1.6-D12-1/1.6-20-3/L-Y2 | 48 V prądu stałego | 1,6 kW | 2600 obr./min | 1,6 cm3/obr | 48 V prądu stałego |
Uwaga: jeśli potrzebujesz parametrów systemu, takich jak pompa, ciśnienie i moc silnika przy różnym przepływie, skontaktuj się z naszym sprzedawcą.
