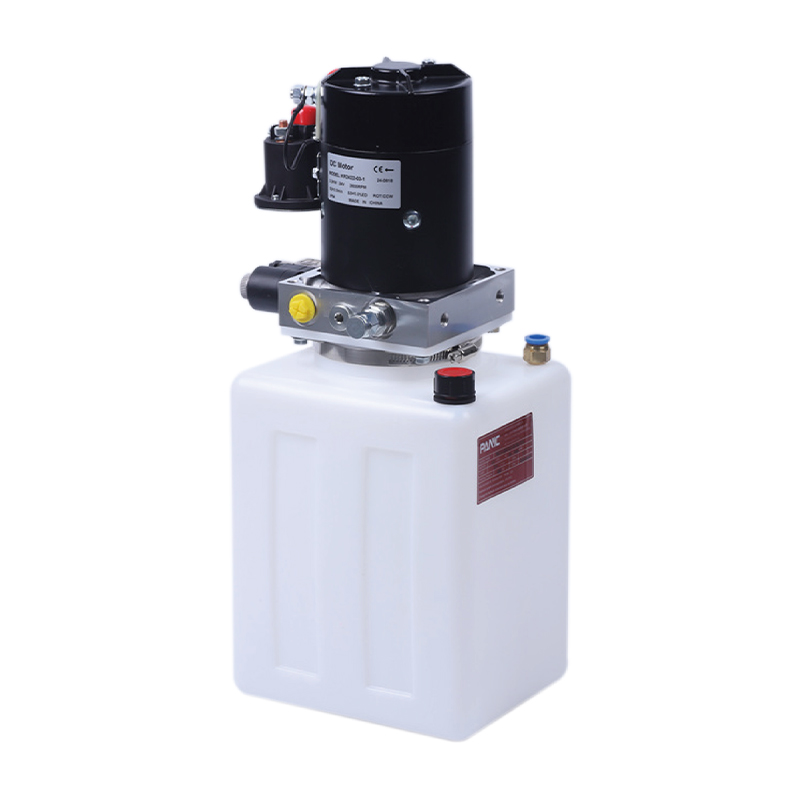

Ten hydrauliczny zespół napędowy w pełni elektrycznego układarki został specjalnie zaprojektowany do w pełni elektrycznego układarki. Jest zintegrowany z wysokociśnieniową pompą zębatą, centralnym blokiem zaworów silnika szczotkowego prądu stałego, zaworem nabojowym i zbiornikiem oleju. Wznoszenie i opadanie kontrolowane jest przez silnik i zawór elektromagnetyczny, z opcjonalną mocą silnika od 2,2 kW do 4 kW, z pojedynczą prędkością, podwójną prędkością i proporcjonalną regulacją prędkości. Do wyboru są żelazne i plastikowe zbiorniki na paliwo.
GŁÓWNE CECHY OBEJMUJĄ
- Sterowanie elektryczne: Hydrauliczny zespół napędowy w pełni elektrycznego układarki jest sterowany przez silnik i zawór elektromagnetyczny, który może dokładnie regulować działanie podnoszenia i opuszczania układarki. Funkcje podnoszenia i opuszczania sterowane przez zawór elektromagnetyczny sprawiają, że praca układarki jest bardziej elastyczna i płynna.
- Wiele opcji mocy silnika: Moc silnika można wybrać w zakresie od 2,2 kW do 4 kW. Użytkownicy mogą wybrać odpowiednią moc silnika w zależności od różnych wymagań dotyczących obciążenia, aby zapewnić wydajną pracę systemu w różnych warunkach pracy.
- Elastyczny wybór prędkości opadania: Jednostka hydrauliczna w pełni elektrycznego układarki zapewnia trzy tryby opadania: pojedynczą prędkość, podwójną prędkość i proporcjonalną regulację prędkości. Użytkownicy mogą wybrać najbardziej odpowiednią prędkość opadania w zależności od potrzeb pracy, aby zapewnić stabilność i bezpieczeństwo układarki w różnych scenariuszach pracy.
- Wybór materiału zbiornika: Jednostka hydrauliczna oferuje dwie opcje: zbiornik żelazny i zbiornik plastikowy. Zbiorniki żelazne nadają się do długotrwałej pracy pod dużym obciążeniem, zapewniając lepszą trwałość; natomiast zbiorniki z tworzywa sztucznego są lżejsze i nadają się do zastosowań o rygorystycznych wymaganiach dotyczących masy sprzętu.
- Konstrukcja zaworu hydraulicznego nabojowego: W systemie zastosowano konstrukcję zaworu nabojowego, która może poprawić dokładność kontroli płynu i szybkość reakcji, dzięki czemu układ hydrauliczny układarki jest bardziej wydajny i niezawodny.
- Sterowanie silnikiem i elektrozaworem: Połączenie silnika szczotek węglowych na prąd stały i zaworu elektromagnetycznego sprawia, że praca układarki jest płynniejsza, podnoszenie bardziej precyzyjne, a system uruchamia się szybko, zmniejszając straty energii i poprawiając ogólną wydajność operacyjną.

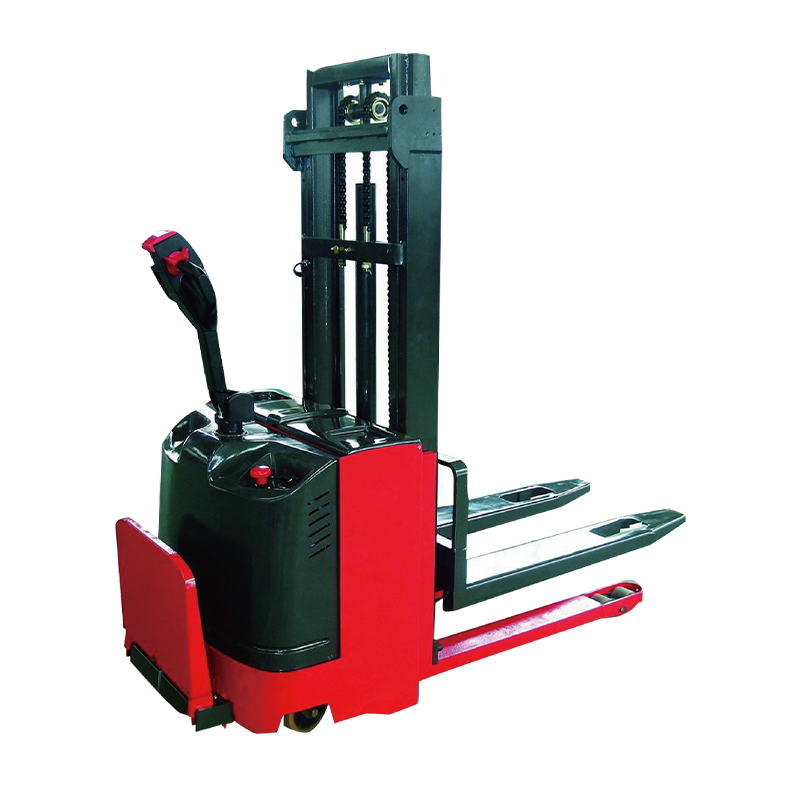

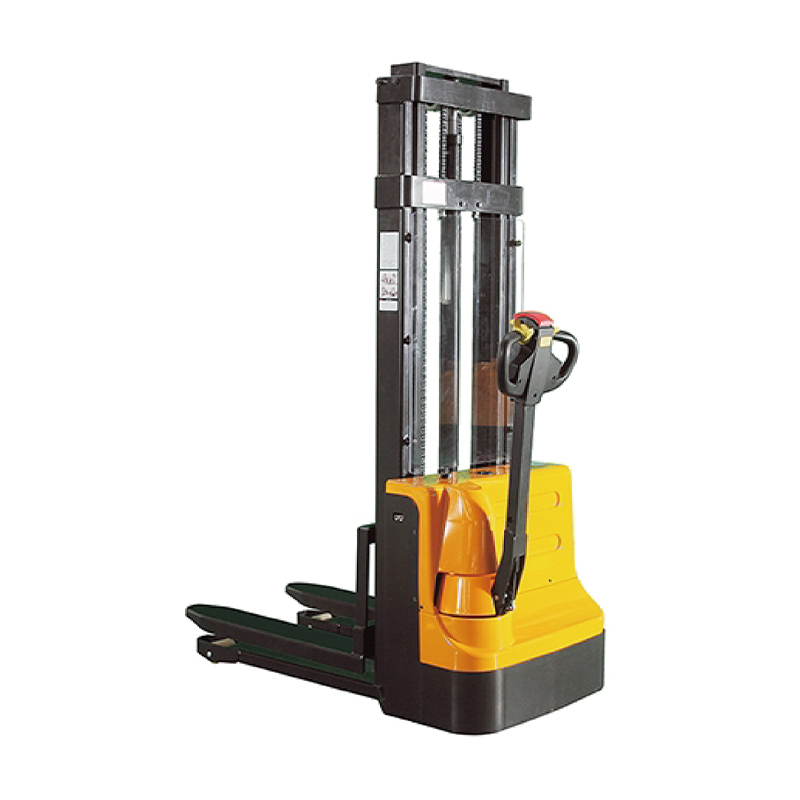

Ten agregat hydrauliczny nadaje się do w pełni elektrycznych wózków podnośnikowych i może zapewnić im stabilne wsparcie hydrauliczne, szczególnie w środowiskach pracy wymagających szybkiego podnoszenia i elastycznej regulacji prędkości, co może skutecznie poprawić wydajność pracy. Połączenie kasetowego zaworu hydraulicznego i układu sterowania silnikiem zapewnia precyzyjną kontrolę i efektywną pracę układu hydraulicznego, dostosowując się do różnych typów operacji układania.
UWAGI SPECJALNE
Jednostka napędowa jest systemem roboczym S3 i nie może pracować w sposób ciągły. Rozpoczyna się za 10 sekund i kończy za 90 sekund.
Przed montażem należy upewnić się, że elementy hydrauliczne, takie jak cylinder olejowy, przewód olejowy i złącze, są wolne od zanieczyszczeń.
Lepkość oleju hydraulicznego powinna wynosić 15 - 68 st. Latem zaleca się przeciwzużyciowy olej hydrauliczny nr 46, a zimą zaleca się stosowanie niskotemperaturowego oleju hydraulicznego nr 32.
Po pierwszym uruchomieniu systemu operacyjnego należy sprawdzić, czy w zbiorniku oleju jest wystarczająca ilość oleju, zazwyczaj 2/3 zbiornika oleju.
Po pierwszych 100 godzinach użytkowania układu należy wymienić olej hydrauliczny, a następnie co 3000 godzin.

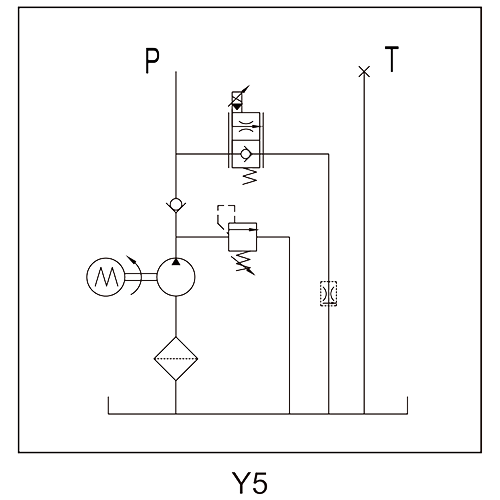

SCHEMATYCZNY SCHEMAT
SPECYFIKACJE
(Zasilacz hydrauliczny w pełni elektrycznego układarki 1)
| Model | Wolt | Moc | Prędkość | Przemieszczenie | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24 V prądu stałego | 2,2 kW | 260ORPM | 2,7 cm3/obr | 20MPA | 5L | 24 V |
| PNC-3-D24-1/3.2-20-10/L-Y4 | 3KW | 3,2 cm3/obr | 10L | ||||
| PNC-4-D24-1/3,5-20-10/L-Y5 | 4KW | 350ORPM | 3,5 cm3/obr |
(Zasilacz hydrauliczny w pełni elektrycznego układarki 2)
| Model | Wolt | Moc | Prędkość | Przemieszczenie | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24 V prądu stałego/48VDC | 2,2 kW | 2600 obr./min | 2,7 cm3/obr | 20MPA | 5L | 24 V |
| PNC-3-D48-1/3.2-20-10/L-Y4 | 3KW | 3,2 cm3/obr | 10L | ||||
| PNC-4-D24-1/3,5-20-10/L-Y5 | 4KW | 3500 obr./min | 3,5 cm3/obr |
Uwaga: jeśli potrzebujesz parametrów systemu, takich jak pompa, ciśnienie i moc silnika przy różnym przepływie, skontaktuj się z naszym sprzedawcą.
