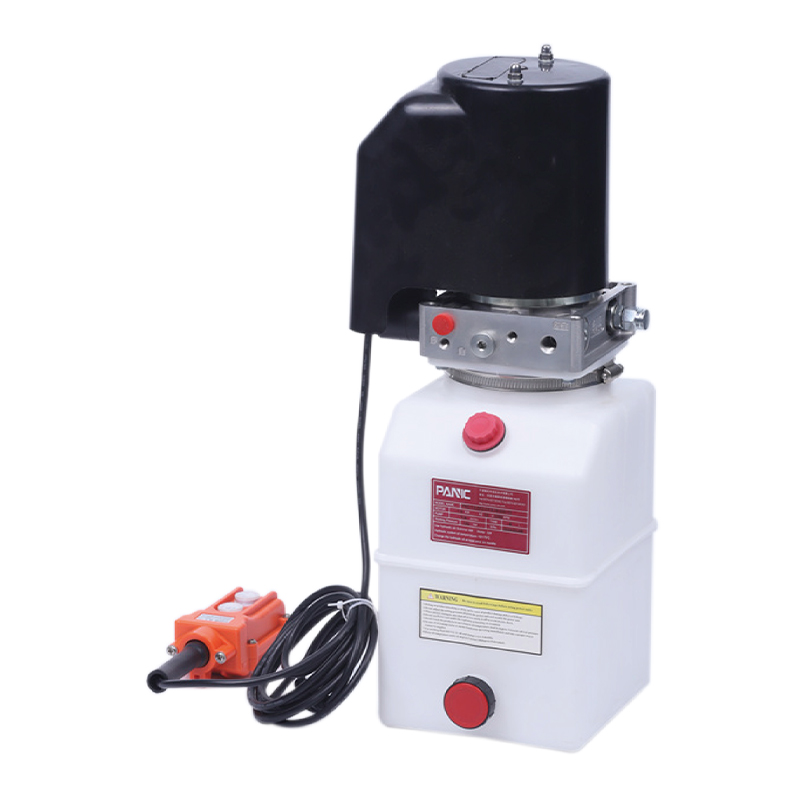

Ten agregat hydrauliczny został specjalnie zaprojektowany do przyczep wywrotek. Jest zintegrowany z wysokociśnieniową pompą zębatą, szczotką węglową prądu stałego, centralnym blokiem zaworów, zaworem nabojowym i zbiornikiem oleju. Typową zasadą pojedynczego działania jest poleganie na wzroście mocy silnika przy spadku ciężaru własnego ładunku. System może być wyposażony w wbudowany zawór równoważący stałą prędkość oraz zewnętrzny zawór przepływowy z możliwością regulacji. Do wyboru są żelazne i plastikowe zbiorniki paliwa.
GŁÓWNE CECHY OBEJMUJĄ:
- Zasada jednostronnego działania: Zespół napędowy przyczepy wywrotki wykorzystuje typową zasadę jednostronnego działania, polegającą na zasilaniu silnika podczas podnoszenia i opuszczaniu ciężaru własnego ładunku. Taka konstrukcja sprawia, że system jest prosty i wydajny, łatwy w obsłudze i szczególnie odpowiedni do scenariuszy wymagających szybkiego rozładunku.
- Opcje kontroli przepływu wewnętrznego i zewnętrznego: System może być wyposażony opcjonalnie w wbudowany zawór równoważący stałą prędkość, aby zapewnić stabilność podczas rozładunku i uniknąć nierównomiernego podnoszenia układu hydraulicznego w wyniku zmian obciążenia. Jednocześnie można wybrać zewnętrzny regulowany zawór przepływu, aby zapewnić większą elastyczność. Użytkownicy mogą dostosować przepływ i prędkość podnoszenia do rzeczywistych potrzeb, aby poprawić wydajność operacyjną.
- Wybór silnika: Układ wyposażony jest w silnik szczotkowy prądu stałego, który charakteryzuje się wysoką wydajnością i długą żywotnością, zapewniając stabilną pracę układu hydraulicznego. Silnik może zapewnić dużą siłę podnoszenia, aby zapewnić płynną jazdę przyczepy podczas rozładunku.
- Wybór materiału zbiornika paliwa: dostępne są zbiorniki żelazne i plastikowe. Użytkownicy mogą wybrać odpowiedni materiał zbiornika w zależności od różnych środowisk pracy i wymagań dotyczących obciążenia. Zbiorniki żelazne nadają się do pracy pod dużym obciążeniem i charakteryzują się dużą trwałością, natomiast zbiorniki z tworzywa sztucznego są lekkie i nadają się do scenariuszy, w których obowiązują wymagania dotyczące masy i elastyczności.
- Konstrukcja zaworu hydraulicznego nabojowego: Zawory kasetowe zapewniają precyzyjne sterowanie hydrauliczne, dzięki czemu system jest bardziej wydajny i stabilny podczas pracy. Niezależnie od tego, czy chodzi o podnoszenie, czy o spadek ciężaru ładunku, system można dokładnie wyregulować, aby uniknąć wahań ciśnienia i niestabilności.
Ten agregat hydrauliczny nadaje się do przyczep wywrotek i może zapewnić im wydajne i stabilne wsparcie hydrauliczne, szczególnie w zastosowaniach wymagających płynnego podnoszenia i szybkiego rozładunku, co może zapewnić płynną pracę. Wybór wbudowanego zaworu równoważącego stałą prędkość i zewnętrznego regulowanego zaworu przepływowego sprawia również, że działanie układu hydraulicznego jest bardziej elastyczne i można je dostosować do różnych warunków pracy.
UWAGI SPECJALNE
Jednostka napędowa jest systemem roboczym S3 i nie może pracować w sposób ciągły. Rozpoczyna się za 10 sekund i kończy za 90 sekund.
Przed montażem należy upewnić się, że elementy hydrauliczne, takie jak cylinder olejowy, przewód olejowy i złącze, są wolne od zanieczyszczeń.
Lepkość oleju hydraulicznego powinna wynosić 15-68st. Latem zaleca się przeciwzużyciowy olej hydrauliczny nr 46, a zimą zaleca się stosowanie niskotemperaturowego oleju hydraulicznego nr 32.
Po pierwszym uruchomieniu systemu operacyjnego należy sprawdzić czy w zbiorniku oleju jest wystarczająca ilość oleju, zazwyczaj 2/3 zbiornika oleju.
Po pierwszych 100 godzinach użytkowania układu należy wymienić olej hydrauliczny, a następnie co 3000 godzin.

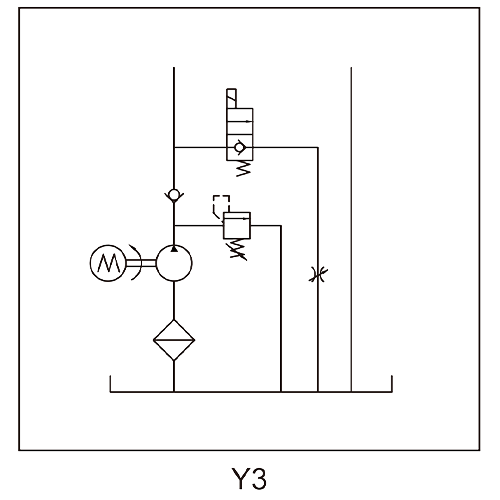

SCHEMATYCZNY SCHEMAT
SPECYFIKACJE
| Model | Wolt | Moc | Prędkość | Przemieszczeniemet | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-1.6-D12-1/2.1-20-8/W-Y3 | 12 V prądu stałego | 1,6 kW | 2800 obr./min | 2.1CC/WER | 20MPA | 8L | 12 V prądu stałego |
| PNC-2.2-D24-1/2.7-20-10/W-Y3 | 24 V prądu stałego | 2,2 kW | 2600 obr./min | 2,7 cm3/obr | 10L | 24 V prądu stałego |
Uwaga: jeśli potrzebujesz parametrów systemu takich jak pompa, ciśnienie i moc silnika przy różnym przepływie, skontaktuj się z naszym sprzedawcą.
