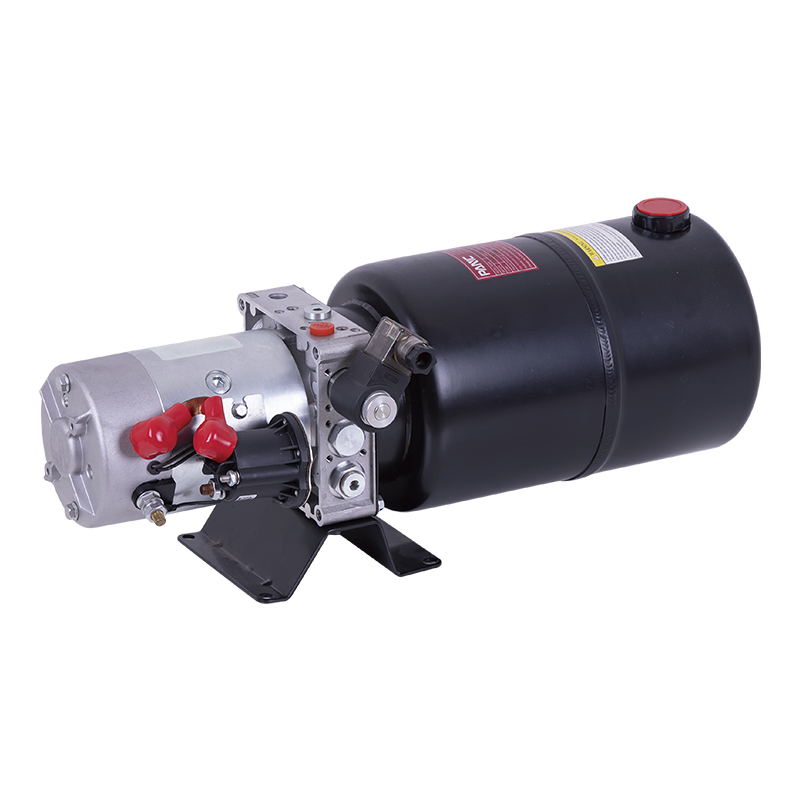

Ten zasilacz jednostronnego działania prądu stałego jest przeznaczony do mobilnych hydraulicznych platform podnoszących. Zapewnia wydajne i niezawodne rozwiązanie w zakresie zasilania hydraulicznego poprzez ścisłą integrację wysokociśnieniowych pomp zębatych, silników prądu stałego z magnesami trwałymi, centralnych bloków zaworów, zaworów nabojowych, zbiorników oleju i innych komponentów.
Ma ogólne zastosowanie do cylindra hydraulicznego dwustronnego działania, który może łączyć blokadę hydrauliczną, zawór regulujący prędkość w celu realizacji różnych funkcji i realizować komutację za pomocą zaworu elektromagnetycznego. Ogólna wydajność jest stabilna.
Ma szerokie zastosowanie w samochodach, maszynach ogrodniczych, sprzęcie logistycznym itp. Do wyboru są opcjonalne silniki o mocy 0,3–4 kW, opcjonalne napięcia 12–48 V oraz żelazne i plastikowe zbiorniki na olej.
GŁÓWNE CECHY OBEJMUJĄ:
- Wysokociśnieniowa pompa zębata: Jednostka napędowa jednostronnego działania prądu stałego jest wyposażona w wysokociśnieniową pompę zębatą, która może zapewnić silny i stabilny przepływ hydrauliczny. Niezależnie od tego, czy platforma podnosząca podnosi się, czy opada, pompa zębata może zapewnić płynną i ciągłą moc wyjściową.
- Silnik prądu stałego z magnesami trwałymi: Silnik prądu stałego z magnesami trwałymi zapewnia wydajną moc wyjściową, a jednocześnie charakteryzuje się niskim zużyciem energii i długą żywotnością. Silnik obraca się do przodu, aby platforma podnosząca się uniosła, i obraca się do tyłu, aby kontrolować opadanie. Operacja jest prosta i niezawodna, co pozwala uniknąć złożoności zaworu elektromagnetycznego.
- Zawór elektromagnetyczny steruje zjazdem: Funkcja opuszczania platformy realizowana jest poprzez zawór elektromagnetyczny, zapewniający precyzyjną i płynną pracę podczas procesu opuszczania. Zawór elektromagnetyczny można dokładnie otwierać i zamykać w razie potrzeby, regulując ciśnienie w układzie hydraulicznym, aby uniknąć wibracji lub zagrożeń bezpieczeństwa spowodowanych zbyt szybkim opadaniem.
- Zawór dławiący z kompensacją ciśnienia: Wbudowana przepustnica z kompensacją ciśnienia służy do regulacji prędkości opadania. Dzięki precyzyjnemu sterowaniu zaworem kompensacyjnym proces opuszczania podnośnika hydraulicznego jest stabilny i nie dochodzi do gwałtownego opadania na skutek wahań ciśnienia, co poprawia bezpieczeństwo i komfort pracy.
- Wybór mocy silnika i napięcia: Zapewnij wybór mocy silnika 0,8–1,6 kW, obsługuj konfigurację napięcia 12 V i 24 V, użytkownicy mogą wybrać odpowiednią moc silnika i wersję napięcia zgodnie z potrzebami sprzętu, aby zapewnić wydajne działanie systemu.

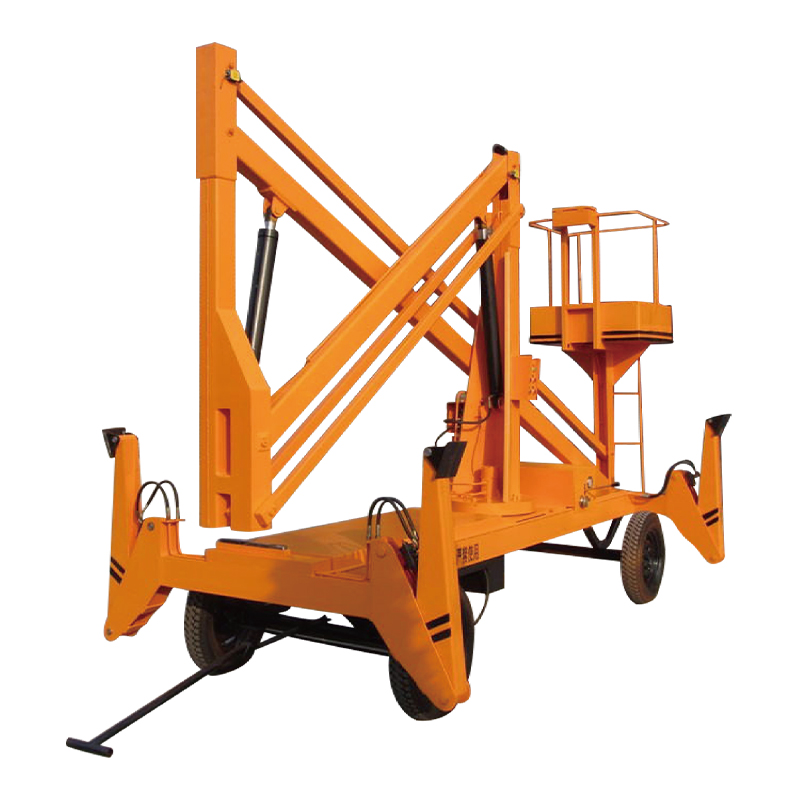

- Szerokie zastosowanie: Ten jednostronny zespół napędowy prądu stałego jest szeroko stosowany w mobilnych podnośnikach hydraulicznych, sprzęcie magazynowym, platformach spacerowych itp. i może zapewnić stabilną moc hydrauliczną do różnych zastosowań przemysłowych.
Ten zasilacz jednostronnego działania na prąd stały charakteryzuje się wydajnym i stabilnym sterowaniem hydraulicznym oraz kompaktową konstrukcją, co stanowi idealny wybór mocy dla sprzętu takiego jak mobilne podnośniki hydrauliczne. Niezależnie od tego, czy chodzi o precyzyjną kontrolę operacji podnoszenia, czy o duże ograniczenia przestrzenne sprzętu, ten jednostronny zespół napędowy prądu stałego może zapewnić wydajną pracę i bezpieczeństwo sprzętu.
UWAGI SPECJALNE
Jednostka napędowa jest systemem roboczym S3 i nie może pracować w sposób ciągły. Rozpoczyna się za 10 sekund i kończy za 90 sekund.
Przed montażem należy upewnić się, że elementy hydrauliczne, takie jak cylinder olejowy, przewód olejowy i złącze, są wolne od zanieczyszczeń.
Lepkość oleju hydraulicznego powinna wynosić 15 - 68 st. Latem zaleca się przeciwzużyciowy olej hydrauliczny nr 46, a zimą zaleca się stosowanie niskotemperaturowego oleju hydraulicznego nr 32.
Po pierwszym uruchomieniu systemu operacyjnego należy sprawdzić, czy w zbiorniku oleju jest wystarczająca ilość oleju, zazwyczaj 2/3 zbiornika oleju.
Po pierwszych 100 godzinach użytkowania układu należy wymienić olej hydrauliczny, a następnie co 3000 godzin.

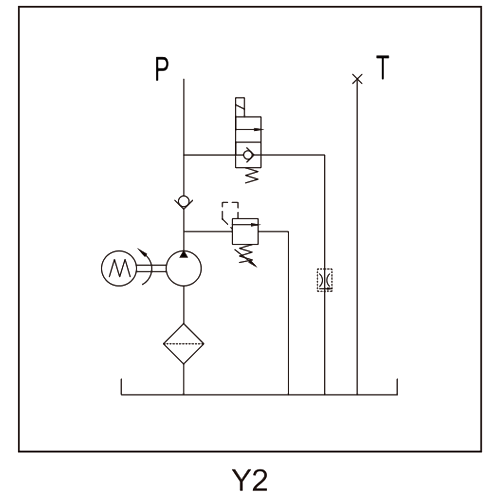

SCHEMATYCZNY SCHEMAT
SPECYFIKACJE
| Model | Wolt | Moc | Prędkość | Przemieszczeniemet | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-1.6-D12-1/1.6-20-5/L-Y2 | 12 V prądu stałego | 1,6 kW | 2800 obr./min | 1,6 cm3/obr | 18MPA | 5L | 12 V prądu stałego |
| PNC-2.2-D24-1/2.7-20-6/L-Y2 | 24 V prądu stałego | 2,2 kW | 2600 obr./min | 2,7 cm3/obr | 6L | 24 V prądu stałego | |
| PNC-3.0-D48-1/3.2-20-8/L-Y2 | 48 V prądu stałego | 3.oKW | 3,2 cm3/obr | 8L | 48 V prądu stałego |
Uwaga: jeśli potrzebujesz parametrów systemu takich jak pompa, ciśnienie i moc silnika przy różnym przepływie, skontaktuj się z naszym sprzedawcą.
