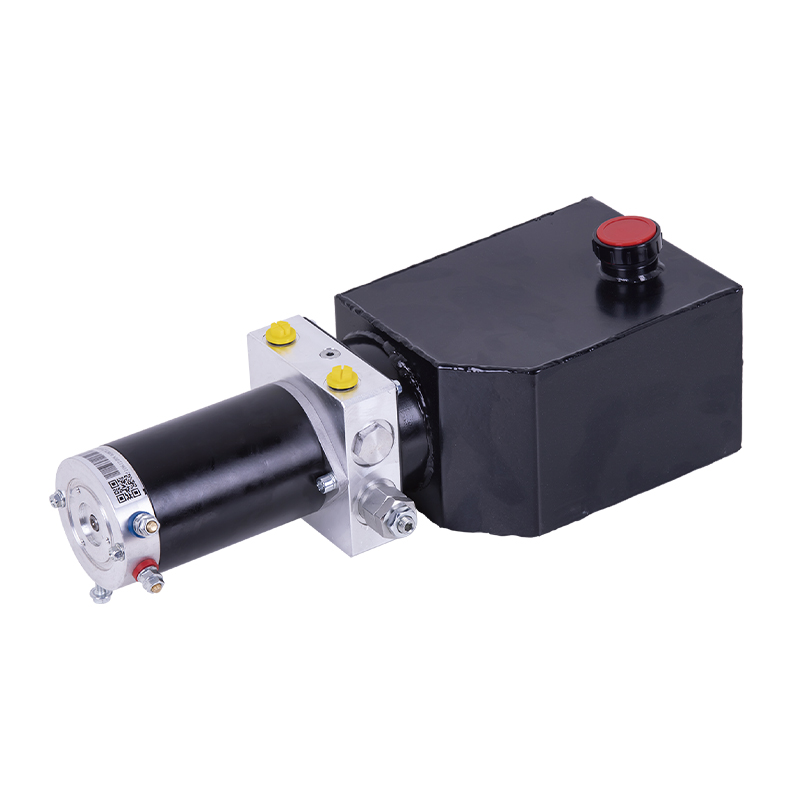

Ten dwukierunkowy zespół napędowy pompy prądu stałego wykorzystuje zintegrowaną konstrukcję wielu komponentów, takich jak dwukierunkowa pompa zębata, silnik prądu stałego z magnesami trwałymi, blok centralny, zespół zaworu nabojowego i zbiornik oleju. Największą zaletą jest to, że funkcję cofania układu hydraulicznego uzyskuje się poprzez obrót silnika do przodu i do tyłu, więc nie ma potrzeby stosowania zaworu elektromagnetycznego. Dzięki temu zasilacz jest kompaktowy i nadaje się do różnego rodzaju urządzeń o małej powierzchni zabudowy. Jednocześnie jednostka napędowa ma zwartą konstrukcję i stabilną wydajność i jest szeroko stosowana w pojazdach pieszych, platformach podnoszących i innym sprzęcie. Napięcie silnika jest opcjonalne i wynosi 12–48 V. wymagania.
GŁÓWNE CECHY OBEJMUJĄ:
- Dwukierunkowa pompa zębata: Dwukierunkowy zespół napędowy pompy prądu stałego wykorzystuje dwukierunkową pompę zębatą, aby zapewnić stabilną i wydajną moc hydrauliczną. Dwukierunkowa konstrukcja umożliwia systemowi dwukierunkową kontrolę przepływu hydraulicznego, dostosowanie się do operacji podnoszenia lub chodzenia sprzętu w różnych warunkach pracy oraz zapewnienie płynnego działania systemu.
- Silnik prądu stałego z magnesami trwałymi: Wyposażony w wysokowydajny silnik prądu stałego z magnesami trwałymi, charakteryzuje się niskim zużyciem energii i długą żywotnością. Funkcja silnika do przodu i do tyłu realizuje odwrócenie układu hydraulicznego, zmniejsza zależność od zaworu elektromagnetycznego, dodatkowo upraszcza strukturę układu i poprawia niezawodność.
- Uproszczona kontrola cofania: Odwrócenie układu hydraulicznego osiąga się poprzez obrót silnika do przodu i do tyłu, eliminując konstrukcję tradycyjnego zaworu elektromagnetycznego. Zmniejsza złożoność systemu, skutecznie oszczędza miejsce i nadaje się do urządzeń o małej przestrzeni lub specjalnych wymaganiach dotyczących zwartej konstrukcji.
- Zwarta konstrukcja: Ogólna konstrukcja tego dwukierunkowego zespołu napędowego pompy prądu stałego jest bardzo zwarta i nadaje się do stosowania w pojazdach mobilnych, platformach podnoszących i innym sprzęcie. Usprawniona konfiguracja komponentów może zapewnić wystarczające wsparcie mocy w ograniczonej przestrzeni i zmaksymalizować wydajność roboczą sprzętu.
- Stabilność i niezawodność: Ogólna struktura dwukierunkowego zespołu napędowego pompy prądu stałego jest stabilna, wydajność jest stabilna i nie jest podatna na awarie. Jego konstrukcja pozwala na utrzymanie stabilnej pracy sprzętu podczas długotrwałego użytkowania przy wysokiej częstotliwości, co doskonale sprawdza się w wymagających zastosowaniach przemysłowych lub mobilnych.
- Wybór napięcia: System zapewnia różnorodne konfiguracje napięć od 12V do 48V, a użytkownicy mogą wybrać odpowiednią wersję napięciową w zależności od rzeczywistych potrzeb. Niezależnie od tego czy jest to małe urządzenie czy duże urządzenie, można znaleźć odpowiednie napięcie, które zapewni sprawną pracę układu.
- Szerokie zastosowanie: Ten dwukierunkowy zespół napędowy z pompą prądu stałego jest szeroko stosowany w różnych hydraulicznych układach napędowych, takich jak pojazdy mobilne, platformy podnoszące i sprzęt logistyczny, ze względu na jego wysoką wydajność i zwartość. Sprawdza się szczególnie dobrze w scenariuszach zastosowań wymagających szybkiego przełączania i małych wymagań przestrzennych.
UWAGI SPECJALNE
Jednostka napędowa jest systemem roboczym S3 i nie może pracować w sposób ciągły.
Rozpoczyna się za 10 sekund i kończy za 90 sekund.
Przed montażem należy upewnić się, że elementy hydrauliczne, takie jak cylinder olejowy, przewód olejowy i złącze, są wolne od zanieczyszczeń.
Lepkość oleju hydraulicznego powinna wynosić 15 - 68 st. Latem zaleca się przeciwzużyciowy olej hydrauliczny nr 46, a zimą zaleca się stosowanie niskotemperaturowego oleju hydraulicznego nr 32.
Po pierwszym uruchomieniu systemu operacyjnego należy sprawdzić czy w zbiorniku oleju jest wystarczająca ilość oleju, zazwyczaj 2/3 zbiornika oleju.
Po pierwszych 100 godzinach użytkowania układu należy wymienić olej hydrauliczny, a następnie co 3000 godzin.

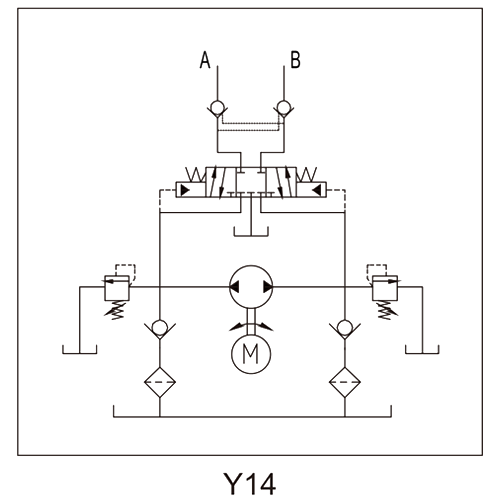

SCHEMATYCZNY SCHEMAT
SPECYFIKACJE
| Model | Wolt | Moc | Prędkość | Przemieszczeniemet | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-0,5-D12-0,5T/0,65-14-1/L-Y14 | 12 V prądu stałego | 0,5KW | 2800 obr./min | 0,65 cm3/obr | 14MPA | 1L | 12 V prądu stałego |
| PNC-0.8-D24-0.5T/1.0-14-3/W-Y14 | 24 V prądu stałego | 0,8 kW | 3100 obr./min | 1,0 CC/obr | 3L | 24 V prądu stałego | |
| PNC-1.1-D24-0.5T/1.0-14-3/W-Y14 | 48 V prądu stałego | 48 V prądu stałego |
Uwaga: jeśli potrzebujesz parametrów systemu, takich jak pompa, ciśnienie i moc silnika przy różnym przepływie, skontaktuj się z naszym sprzedawcą.
