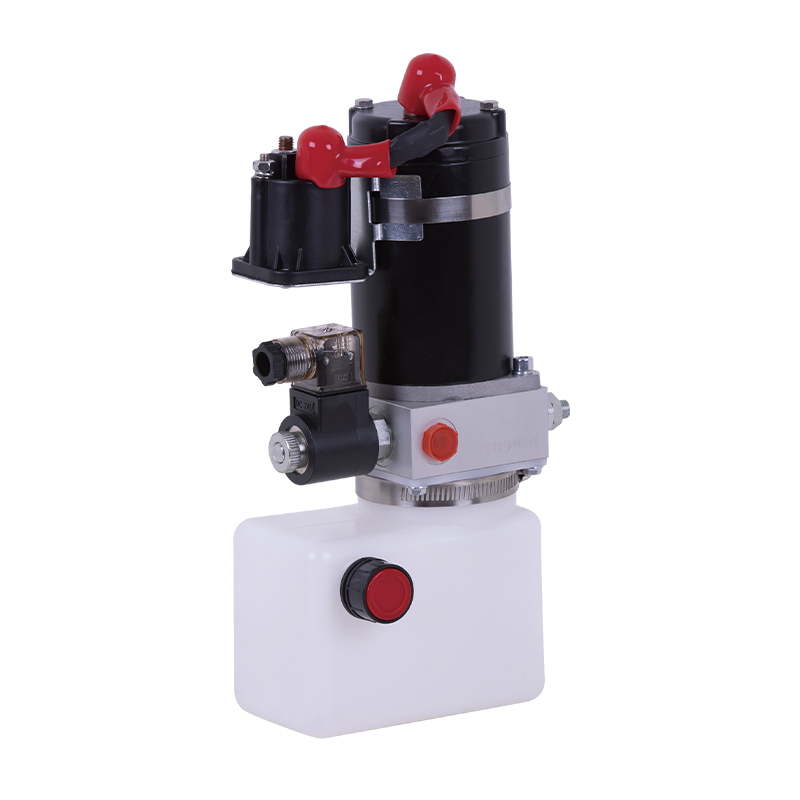

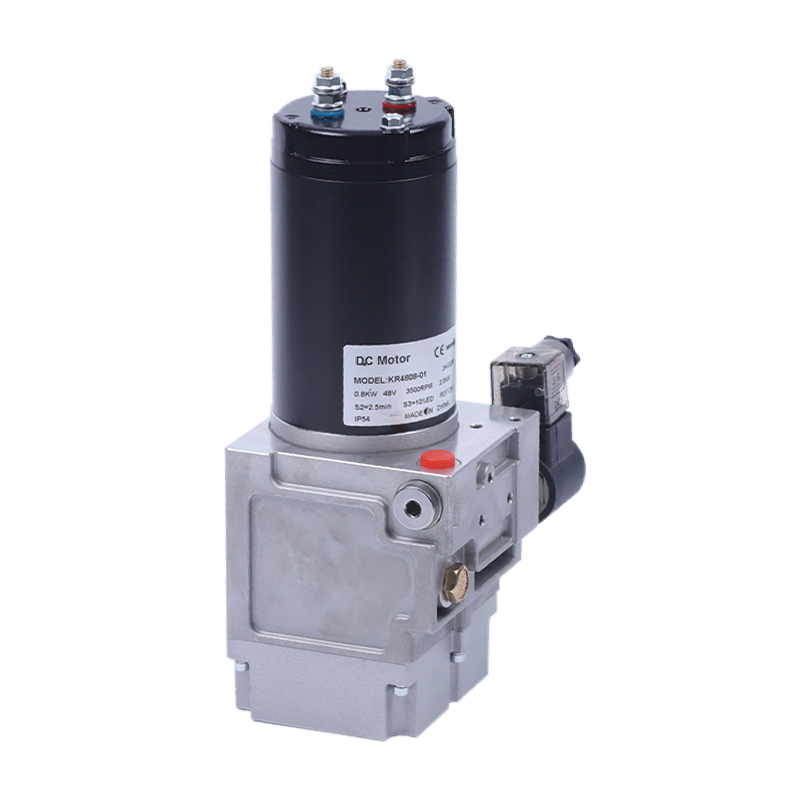

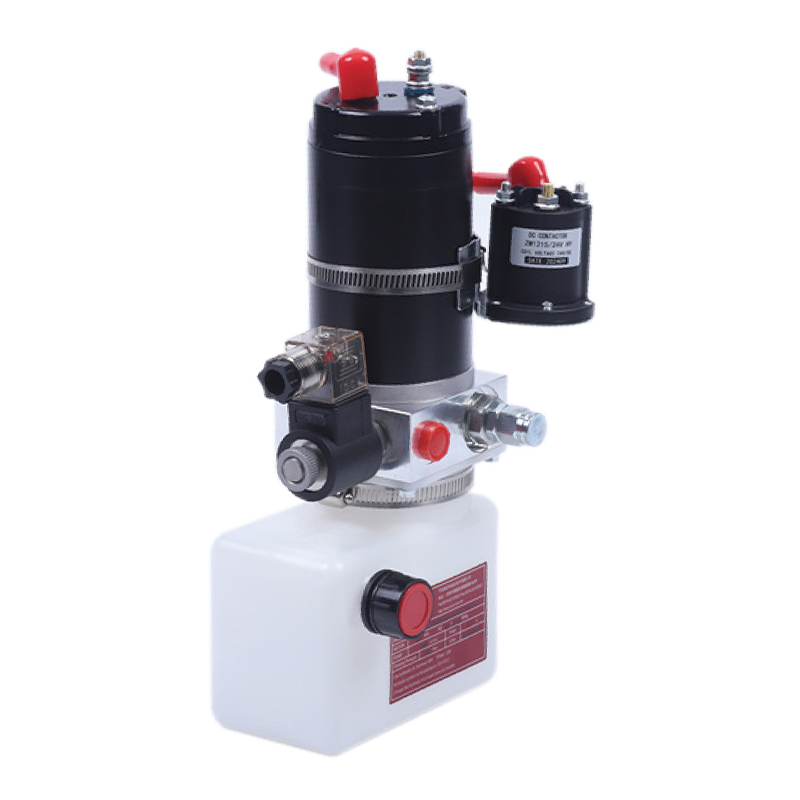

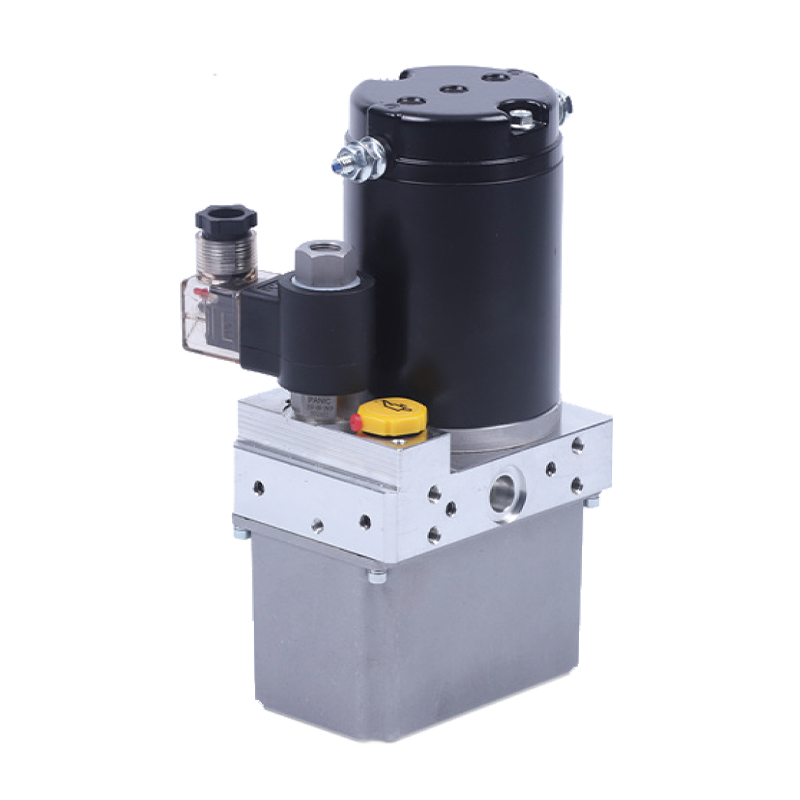

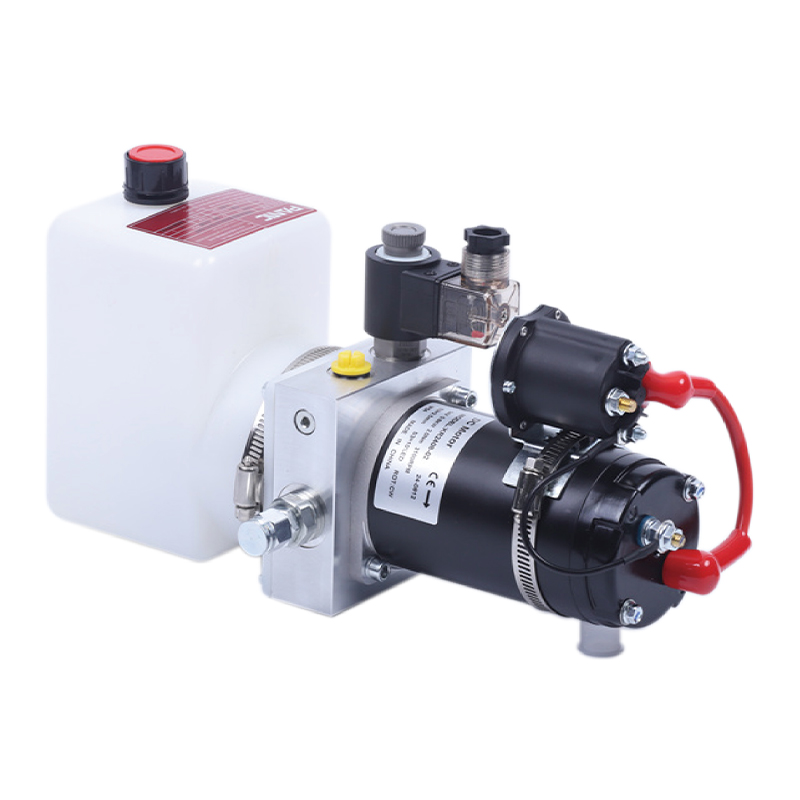

Ten agregat hydrauliczny został specjalnie zaprojektowany do wszystkich elektrycznych wózków paletowych. Składa się z pompy zębatej wysokiego napięcia, silnika prądu stałego z magnesami trwałymi i centralnego bloku zaworów. Zawór nabojowy i zbiornik oleju są zintegrowane. Uruchom silnik, aby się uniósł, otwórz zawór elektromagnetyczny, aby spadł. Wbudowana przepustnica z kompensacją ciśnienia kontroluje prędkość opadania. Z opcjonalnym silnikiem 0,3–0,8 kW, opcjonalnym napięciem 12–48 V, żelaznym i plastikowym zbiornikiem oleju do wyboru.
SZCZEGÓŁOWE WSTĘP

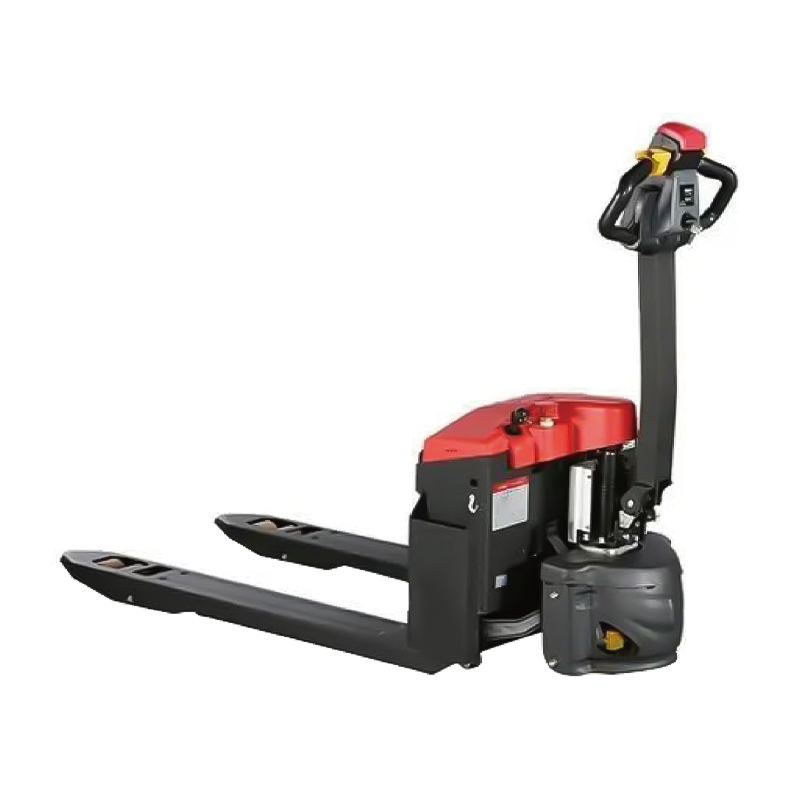

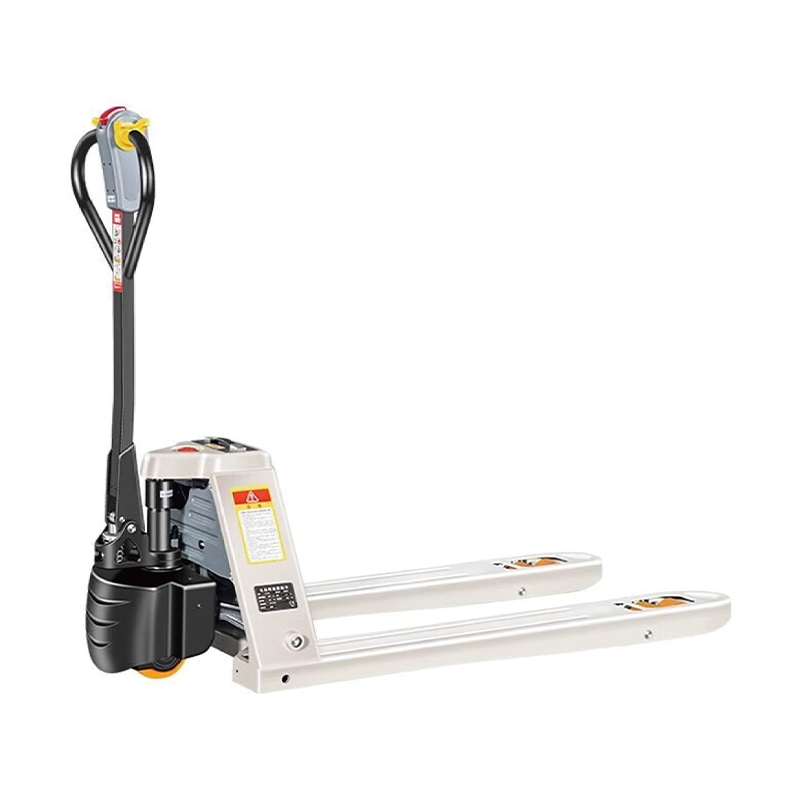

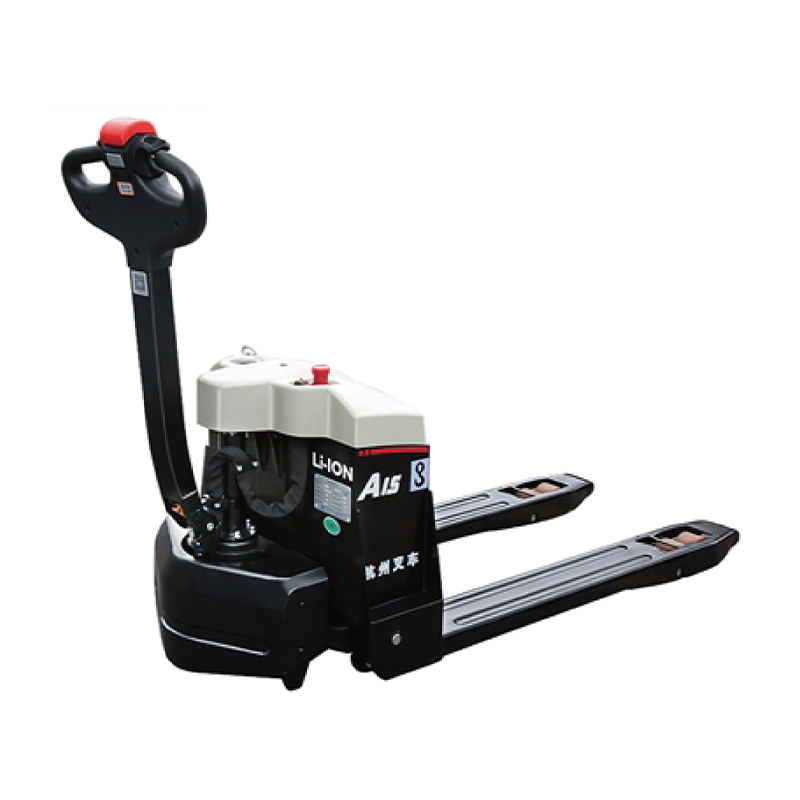

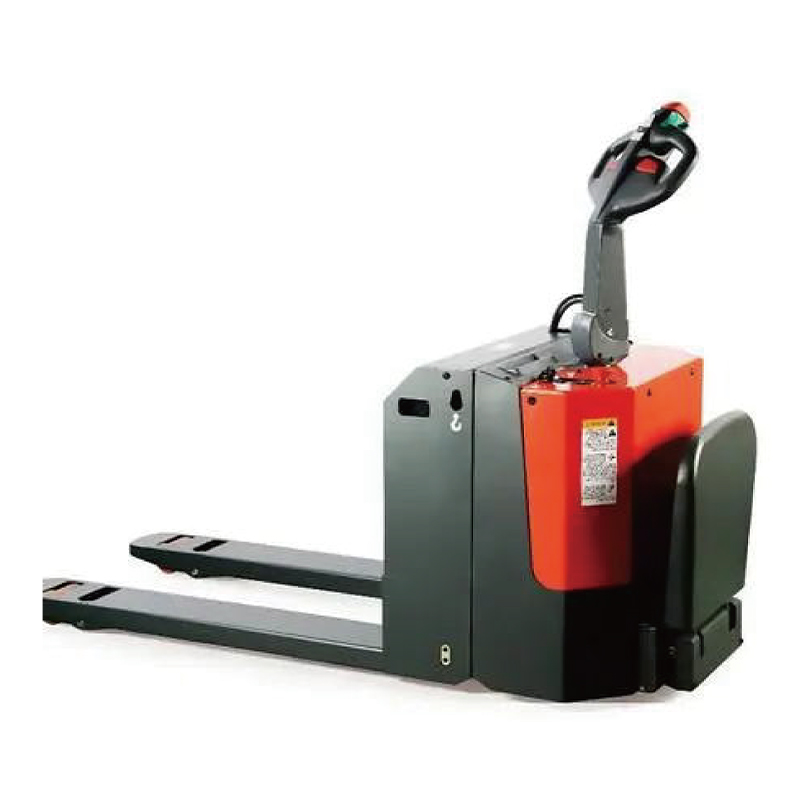

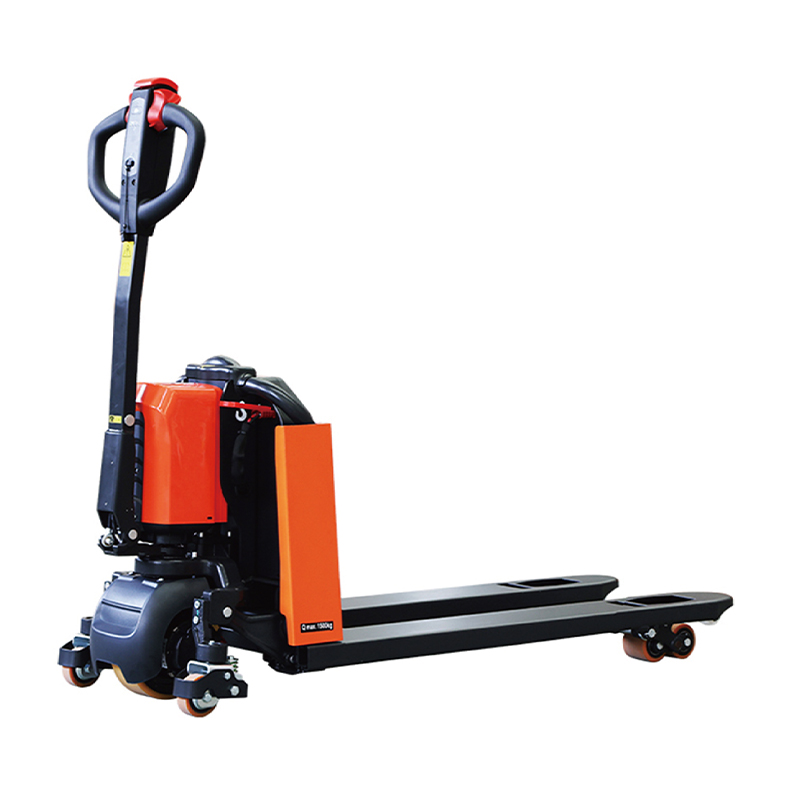

Ten agregat hydrauliczny do miniwózka paletowego składa się z pompy wysokociśnieniowej, silnika prądu stałego z magnesami trwałymi, zaworu elektromagnetycznego i bloku centralnego. Istnieje wiele metod instalacji, takich jak instalacja pionowa, pozioma i boczna, które mogą sprostać instalacji różnych małych elektrycznych wózków nocnych. Napięcie i moc silnika można dostosować do wymagań klienta.
Zespół napędowy silnika elektrycznego wózka widłowego dostarcza olej do cylindra przez wysokociśnieniowy przewód olejowy, po czym cylinder unosi się. Silnik jest wyłączony, a zawór elektromagnetyczny włączony. Cylinder opada. Prędkość opadania może być wyposażona w zawory przepływowe o różnym natężeniu przepływu, zgodnie z wymaganiami klienta.
Silnik napędowy z magnesami trwałymi tego zasilacza hydraulicznego mini wózka paletowego charakteryzuje się wysoką wydajnością, mniejszą ilością ciepła i niskim ryzykiem awarii. Może stale i stabilnie wytwarzać moc i dostosowywać się do operacji o wysokiej intensywności.
Zasilacz hydrauliczny ze stopu aluminium zastosowany w tym produkcie ma niewielkie rozmiary, jest lekki, jest łatwy w montażu i konserwacji, a dzięki konstrukcji montowanej od góry charakteryzuje się niskim poziomem hałasu.
UWAGI SPECJALNE
Jednostka napędowa jest systemem roboczym S3 i nie może pracować w sposób ciągły. Rozpoczyna się za 10 sekund i kończy za 90 sekund.
Przed montażem należy upewnić się, że elementy hydrauliczne, takie jak cylinder olejowy, przewód olejowy i złącze, są wolne od zanieczyszczeń.
Lepkość oleju hydraulicznego powinna wynosić 15-68st. Latem zalecany jest przeciwzużyciowy olej hydrauliczny nr 46, a zimą zalecany jest niskotemperaturowy olej hydrauliczny nr 32.
Po pierwszym uruchomieniu systemu operacyjnego należy sprawdzić czy w zbiorniku oleju jest wystarczająca ilość oleju, zazwyczaj 2/3 zbiornika oleju.
Po pierwszych 100 godzinach użytkowania układu należy wymienić olej hydrauliczny, a następnie co 3000 godzin.
SCHEMATYCZNY SCHEMAT
SPECYFIKACJE
(Zasilacz hydrauliczny do mini paletowego wózka 1)
| Model | Wolt | Moc | Prędkość | Przemieszczenie | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-O.8-D24-0,5/0,65-18-0,7/W-Y2 | 24 V prądu stałego | 0,8 kW | 3400 obr./min | 0,65 cm3/obr | 18MPA | 0,7 l | 24 V prądu stałego |
| PNC-0.8-D48-0.5/0.65-18-0.7/W-Y2 | 48 V prądu stałego | 3100 obr./min | 48 V prądu stałego |
(Zasilacz hydrauliczny do mini paletowego wózka paletowego 2)
| Model | Wolt | Moc | Prędkość | Przemieszczenie | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-0.8-D24-0.5/1.0-13-0.7/W-Y2 | 24 V prądu stałego | 0,8 kW | 3400 obr./min | 0. 65CC/OBR | 13MPA | 0,7 l | 24 V prądu stałego |
| PNC-0.8-D48-0.5/0.65-13-0.7/W-Y2 | 48 V prądu stałego | 3100 obr./min | 1. oCC/REW | 48 V prądu stałego |
(Zasilacz hydrauliczny do mini paletowego wózka paletowego 3)
| Model | Wolt | Moc | Prędkość | Przemieszczenie | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-0.8-D24-0.5/0.38-23-0.5/W-Y2 | 24 V prądu stałego | 0,8 kW | 3400 obr./min | 0,38 cm3/obr | 23MPA | 0,5 l | 24 V prądu stałego |
| PNC-0.8-D48-0.5/0.38-23-0.5/W-Y2 | 48 V prądu stałego | 3100 obr./min | 48 V prądu stałego |
(Zasilacz hydrauliczny do mini paletowego wózka paletowego 4)
| Model | Wolt | Moc | Prędkość | Przemieszczenie | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-0.8-D24-0.5/0.38-23-0.4/W-Y2 | 24 V prądu stałego | 0,8 kW | 3400 obr./min | 0,38 cm3/obr | 23MPA | 0,4 l | 24 V prądu stałego |
| PNC-0.8-D48-0.5/0.38-23-0.4/W-Y2 | 48 V prądu stałego | 3100 obr./min | 48 V prądu stałego |
(Zasilacz hydrauliczny do mini paletowego wózka paletowego 5)
| Model | Wolt | Moc | Prędkość | Przemieszczenie | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-0.8-D24-0.5/0.65-16-1.5/L-Y2 | 24 V prądu stałego | 0,8 kW | 3400 obr./min | 0,65 cm3/obr | 16MPA | 1,5 l | 24 V prądu stałego |
| PNC-1.2-D24-0.5/0.88-16-1.5/L-Y2 | 1,2 kW | 3800 obr./min | 0,88 cm3/obr | ||||
| PNC-0.8-D48-0.5/0.65-16-1.5/L-Y2 | 48 V prądu stałego | 0,8 kW | 3100 obr./min | 0,65 cm3/obr | 48 V prądu stałego |
Uwaga: jeśli potrzebujesz parametrów systemu takich jak pompa, ciśnienie i moc silnika przy różnym przepływie, skontaktuj się z naszym sprzedawcą.
