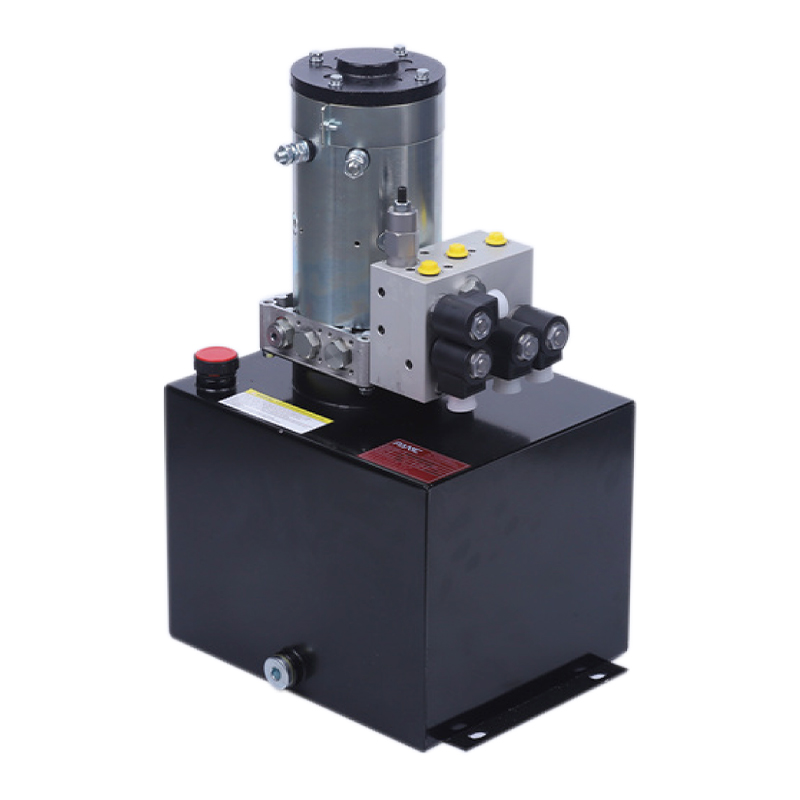

Ten agregat hydrauliczny został specjalnie zaprojektowany do układarki czołowej. Jest zintegrowany z wysokociśnieniową pompą zębatą, centralnym blokiem zaworów ze szczotką węglową prądu stałego lub silnikiem bezszczotkowym, zaworem nabojowym i zbiornikiem oleju. Jedna grupa steruje podnoszeniem cylindra olejowego jednostronnego działania, a druga grupa steruje działaniem przednim, tylnym, lewym i prawym cylindra olejowego dwustronnego działania. Posiada opcjonalną moc silnika od 2,2 kW do 4 kW, jedną prędkość, podwójną prędkość i proporcjonalną regulację prędkości. Do wyboru są żelazne i plastikowe zbiorniki na paliwo.
GŁÓWNE CECHY OBEJMUJĄ:
- Wielofunkcyjne sterowanie hydrauliczne: Zespół napędowy układarki poruszającej się do przodu wyposażony jest w dwa układy sterowania. Jeden zestaw steruje siłownikiem jednostronnego działania do podnoszenia i opuszczania układarki, a drugi steruje siłownikiem dwustronnego działania w celu uzyskania ruchu układarki w czterech kierunkach: do przodu, do tyłu, w lewo i w prawo. Dzięki tej konstrukcji można jednocześnie kontrolować wysokość oraz ruch poprzeczny i wzdłużny układarki, co znacznie poprawia elastyczność i wydajność pracy.
- Wybór mocy silnika: Moc silnika waha się od 2,2 kW do 4 kW. Użytkownicy mogą wybrać odpowiednią konfigurację zasilania w zależności od obciążenia i wymagań eksploatacyjnych układarki, aby zapewnić wydajną i stabilną pracę systemu.
- Regulacja prędkości opadania: Dostępne są trzy opcje prędkości opadania: pojedyncza prędkość, podwójna prędkość i proporcjonalna regulacja prędkości. Użytkownicy mogą wybrać najodpowiedniejszą metodę opuszczania w zależności od konkretnego scenariusza zastosowania, aby zapewnić płynny proces podnoszenia i uniknąć wibracji lub niestabilności spowodowanych zbyt szybkim opadaniem.
- Wybór materiału zbiornika: Jednostka napędowa układarki poruszającej się do przodu zapewnia opcje zbiornika żelaznego i zbiornika plastikowego. Zbiorniki żelazne nadają się do długotrwałej pracy pod dużym obciążeniem i mają większą trwałość, natomiast zbiorniki z tworzywa sztucznego nadają się do scenariuszy, w których obowiązują wymagania dotyczące masy i elastyczności, zmniejszając masę całkowitą.
- Wydajna konstrukcja sterowania silnikiem i zaworem: W zależności od potrzeb system można skonfigurować z silnikami szczotkowymi prądu stałego lub silnikami bezszczotkowymi. Ten ostatni ma wyższą stabilność i mniejsze wymagania konserwacyjne podczas długotrwałego użytkowania. Wtykany zawór hydrauliczny zapewnia bardziej precyzyjną kontrolę płynu, poprawiając dokładność działania i niezawodność układarki.
- Sterowanie wielofunkcyjne: Ten moduł hydrauliczny nie tylko steruje podnoszeniem i opuszczaniem układarki, ale także reguluje ruch w czterech kierunkach do przodu, do tyłu, w lewo i w prawo, znacznie zwiększając elastyczność układarki na małej przestrzeni i nadaje się do środowisk operacyjnych o dużej gęstości, takich jak magazynowanie i logistyka.

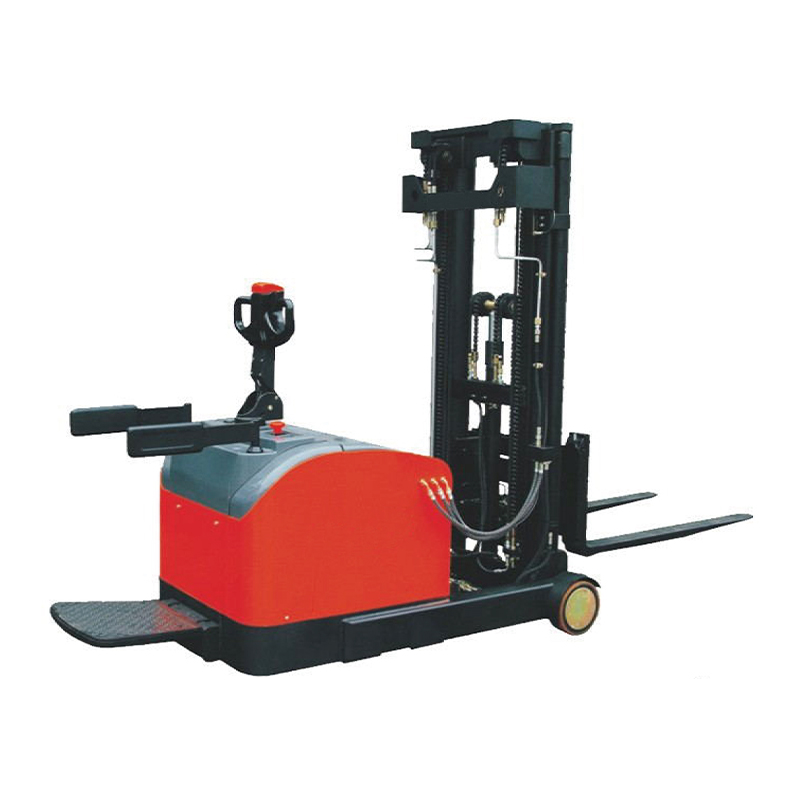

Ten hydrauliczny zespół napędowy jest przeznaczony do wózków widłowych poruszających się do przodu i może zapewnić wydajne i stabilne wsparcie mocy, aby sprostać różnym potrzebom pracy o wysokiej intensywności i precyzyjnie kontrolowanej. Niezależnie od tego, czy jest to podnoszenie, czy ruch boczny, system może zapewnić precyzyjną kontrolę w celu poprawy wydajności i bezpieczeństwa pracy.
UWAGI SPECJALNE
Jednostka napędowa jest systemem roboczym S3 i nie może pracować w sposób ciągły. Uruchamia się po 10 sekundach i zatrzymuje po 90 sekundach.
Przed montażem należy upewnić się, że elementy hydrauliczne, takie jak cylinder olejowy, przewód olejowy i złącze, są wolne od zanieczyszczeń.
Lepkość oleju hydraulicznego powinna wynosić 15 - 68 st. Latem zaleca się przeciwzużyciowy olej hydrauliczny nr 46, a zimą zaleca się stosowanie niskotemperaturowego oleju hydraulicznego nr 32.
Po pierwszym uruchomieniu systemu operacyjnego należy sprawdzić czy w zbiorniku oleju jest wystarczająca ilość oleju, zazwyczaj 2/3 zbiornika oleju.
Po pierwszych 100 godzinach użytkowania układu należy wymienić olej hydrauliczny, a następnie co 3000 godzin.

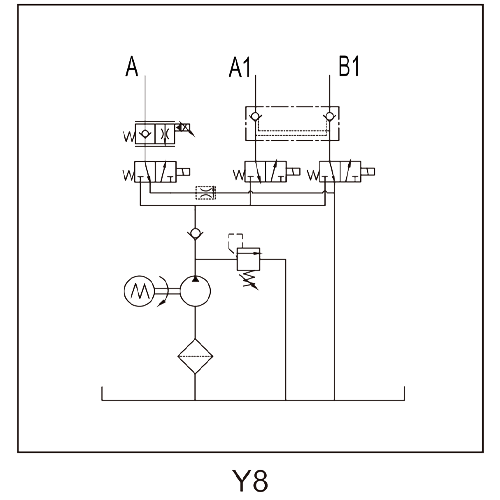

SCHEMATYCZNY SCHEMAT
SPECYFIKACJE
| Model | Wolt | Moc | Prędkość | Przemieszczeniemet | Ciśnienie | Zbiornik | Napięcie zaworu elektromagnetycznego |
| PNC-3-D48-1/3.2-20-10/L-Y8 | 24 V prądu stałego | 3KW | 2600 obr./min | 3,2 cm3/obr | 20MPA | 15L | 24 V prądu stałego |
| PNC-4-D24-1/3,7-20-10/L-Y8 | 48 V prądu stałego | 4KW | 3500 obr./min | 3,7 cm3/obr | 48 V prądu stałego |
Uwaga: jeśli potrzebujesz parametrów systemu takich jak pompa, ciśnienie i moc silnika przy różnym przepływie, skontaktuj się z naszym sprzedawcą.
