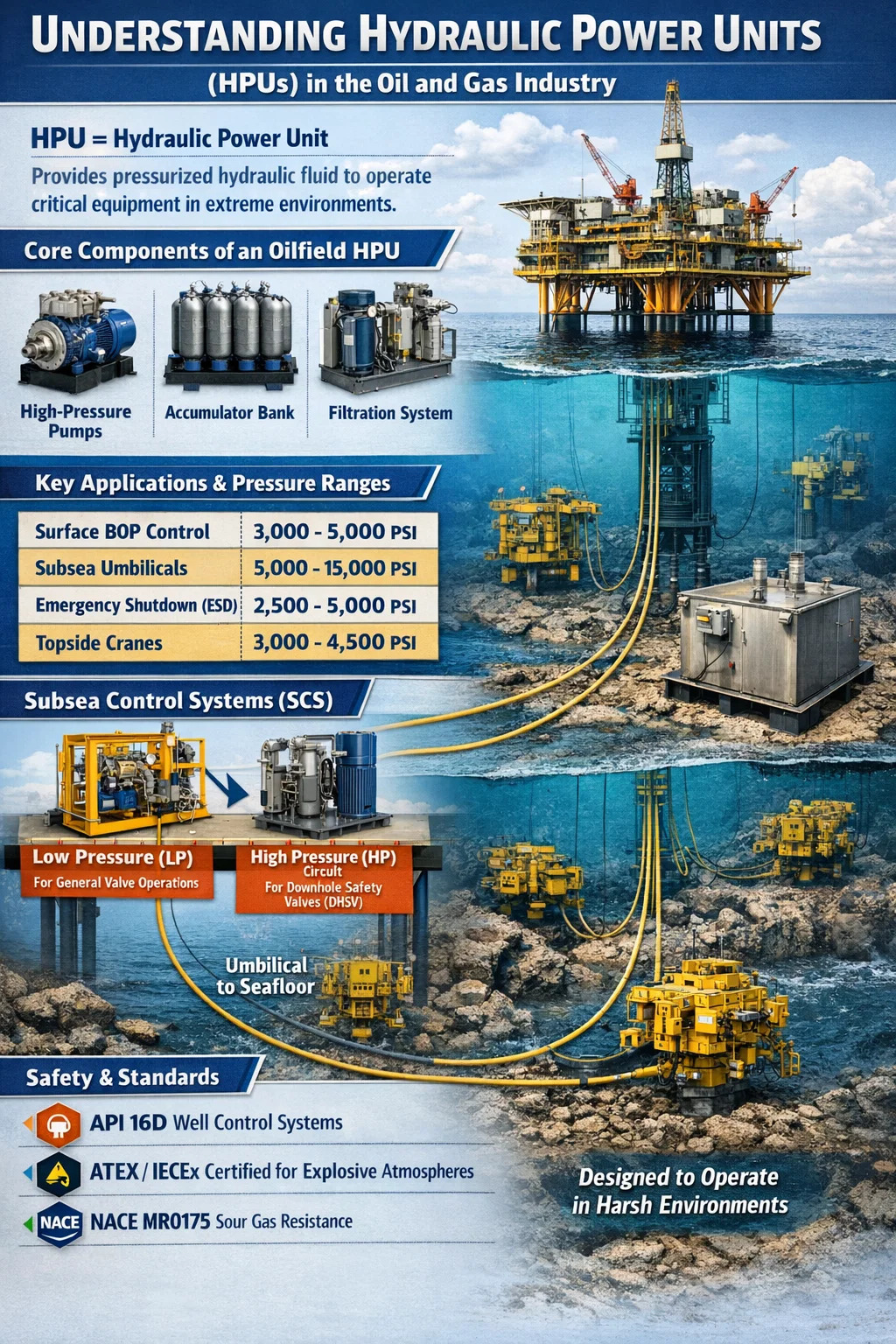

Co to jest HPU w ropie i gazie?

Definicja HPU w sektorze ropy i gazu

W przemyśle naftowym i gazowym HPU oznacza Jednostka hydrauliczna . Jest to samodzielny system przeznaczony do wytwarzania, przechowywania i dostarczania płynu hydraulicznego pod ciśnieniem w celu napędzania różnych krytycznych operacji mechanicznych. W przeciwieństwie do stiardowych jednostek przemysłowych, ropy i gazu agregat hydrauliczny został zaprojektowany tak, aby wytrzymać ekstremalne warunki, takie jak platformy przybrzeżne lub głębinowe szablony podmorskie, gdzie wymagana jest niezawodna moc do obsługi zaworów bezpieczeństwa, zabezpieczeń przeciwerupcyjnych i pępowinowych linii sterujących.

Podstawowym celem zasilacza HPU w tej dziedzinie jest pełnienie roli „serca” systemów sterowania, gwarantującego, że nawet w przypadku awarii głównego zasilania elektrycznego energia zmagazynowana w akumulatorach hydraulicznych będzie mogła wykonać procedury awaryjnego wyłączenia w celu ochrony środowiska i personelu.

Podstawowe elementy operacyjne HPU na polu naftowym

Ropa i gaz agregat hydrauliczny składa się z kilku wytrzymałych komponentów specjalnie dobranych pod kątem trwałości i precyzji. Ponieważ awarie na polach naftowych mogą być katastrofalne, jednostki te często charakteryzują się wysokim poziomem redundancji.

Wytwarzanie i magazynowanie ciśnienia

System wykorzystuje pompy wysokociśnieniowe (często typu tłokowego lub membranowego) napędzane silnikami elektrycznymi lub sprężarkami powietrza. Cechą wyróżniającą w tym sektorze jest Bank akumulatorów . Są to zbiorniki ciśnieniowe, które magazynują energię hydrauliczną za pomocą sprężonego azotu. W typowej konfiguracji offshore: a agregat hydrauliczny może utrzymywać presję pomiędzy 3000 PSI i 10 000 PSI , co pozwala na natychmiastowe uruchomienie zaworów nawet w przypadku całkowitej awarii pompy.

Zarządzanie płynami i filtracja

Płyn hydrauliczny stosowany w zasilaczach HPU naftowych i gazowych jest często specjalistyczny, np. mieszaniny wody i glikolu do zastosowań podwodnych, aby zapobiec szkodom dla środowiska w przypadku wycieków. Zbiornik jest zwykle wykonany z Stal nierdzewna 316L odporne na korozję w mgle solnej, a systemy filtracyjne są często oceniane na 3 do 10 mikronów do ochrony wrażliwych zaworów elektromagnetycznych.

Podstawowe zastosowania w środowiskach morskich i podmorskich

Użyteczność a agregat hydrauliczny obejmuje cały cykl życia odwiertu, od wiercenia po produkcję i ostateczną likwidację.

Rola HPU w podmorskich systemach kontroli (SCS)

Być może najważniejszą rolą A agregat hydrauliczny występuje w produkcji podwodnej. W tym kontekście zasilacz HPU znajduje się na powierzchni (platforma lub statek) i przesyła płyn przez „pępowinowy” kabel o długości wielu mil na dno oceanu.

Jednostki te dzielą się na Niskie ciśnienie (LP) and Wysokie ciśnienie (KM) obwody. Obwód LP zazwyczaj obsługuje ogólne operacje zaworów, podczas gdy obwód wysokiego ciśnienia jest zarezerwowany dla głęboko osadzonych zaworów bezpieczeństwa w odwiercie (DHSV). DHSV wymaga stałego ciśnienia hydraulicznego, aby pozostać otwartym; jeśli agregat hydrauliczny traci ciśnienie, silna sprężyna w zaworze automatycznie go zamyka, uszczelniając odwiert i zapobiegając wyciekom ropy.

Standardy projektowe i zgodność z wymogami ochrony środowiska

Na polu naftowym HPU to nie tylko pompa na zbiorniku. Aby zapewnić bezpieczeństwo i interoperacyjność, musi spełniać rygorystyczne normy międzynarodowe.

• API 16D: Normy dotyczące systemów sterowania urządzeniami sterującymi otworami wiertniczymi.
• ATEX/IECEx: Certyfikacja sprzętu używanego w atmosferach wybuchowych zapewniająca agregat hydrauliczny silnik nie zapali niepotrzebnego gazu.
• NACE MR0175: Wymagania dla materiałów odpornych na pękanie naprężeniowe siarczkowe w środowisku „kwaśnego gazu”.

Co więcej, jednostki te są często montowane w DNV 2,7-1 certyfikowane kontenery offshore lub „ramy awaryjne”, umożliwiające ich bezpieczne podnoszenie za pomocą dźwigów z łodzi dostawczych na platformy wiertnicze na wzburzonym morzu bez uszkodzenia wewnętrznych elementów hydraulicznych.

Wskaźniki konserwacji i niezawodności

Niezawodność mierzy się rygorystycznymi testami. Typowy agregat hydrauliczny w krytycznym obwodzie ESD przechodzi „test częściowego skoku” (PST), aby upewnić się, że zawory reagują. Konserwacja obejmuje regularną analizę płynu hydraulicznego w celu sprawdzenia poziomu czystości „klasy NAS”. Jeżeli czystość oleju przekracza NAS 6 lub ISO 17/15/12 zwiększa się ryzyko zakleszczenia zaworów, co jest niedopuszczalne w przypadku operacji związanych z ropą i gazem o wysokich stawkach.

Zapewniając stałe i niezawodne źródło siły, agregat hydrauliczny pozostaje podstawą bezpieczeństwa i automatyzacji w nowoczesnym pozyskiwaniu energii.
