Do czego służy agregat hydrauliczny?

Podstawowy cel hydraulicznego zespołu napędowego

A agregat hydrauliczny (HPU) istnieje w jednym podstawowym celu: do konwersji energii elektrycznej lub mechanicznej na kontrolowaną moc hydrauliczną — płyn pod ciśnieniem — który można przesyłać, kierować i wykorzystywać do wykonywania użytecznej pracy mechanicznej na odległość. Jest to centralne źródło energii każdego układu hydraulicznego, generujące przepływ i ciśnienie potrzebne siłownikom, silnikom i cylindrom do przemieszczania ładunków, utrzymywania pozycji lub przykładania sił, które byłyby niepraktyczne lub niemożliwe przy użyciu środków czysto mechanicznych lub elektrycznych.

W praktyce agregat hydrauliczny pobiera energię elektryczną z silnika, wykorzystuje pompę do sprężania płynu hydraulicznego i dostarcza ten płyn przez zawory sterujące do miejsca, w którym należy wykonać pracę — niezależnie od tego, czy jest to podnoszenie 500-tonowej prasy, sterowanie koparką budowlaną, mocowanie obrabianej części czy wypuszczanie podwozia komercyjnego samolotu. HPU sam nie wykonuje tej pracy; zapewnia infrastrukturę zasilania i sterowania, która umożliwia pracę.

Bez zasilacza hydraulicznego siłowniki, cylindry i silniki hydrauliczne w systemie nie miałyby źródła energii. Zasilacz jest dla obwodu hydraulicznego tym, czym zasilacz dla układu elektronicznego — określa dostępną obwiednię mocy, ustawia zakres ciśnienia roboczego oraz określa, jak szybko i dokładnie system może zareagować.

Co właściwie robi agregat hydrauliczny: awaria funkcjonalna

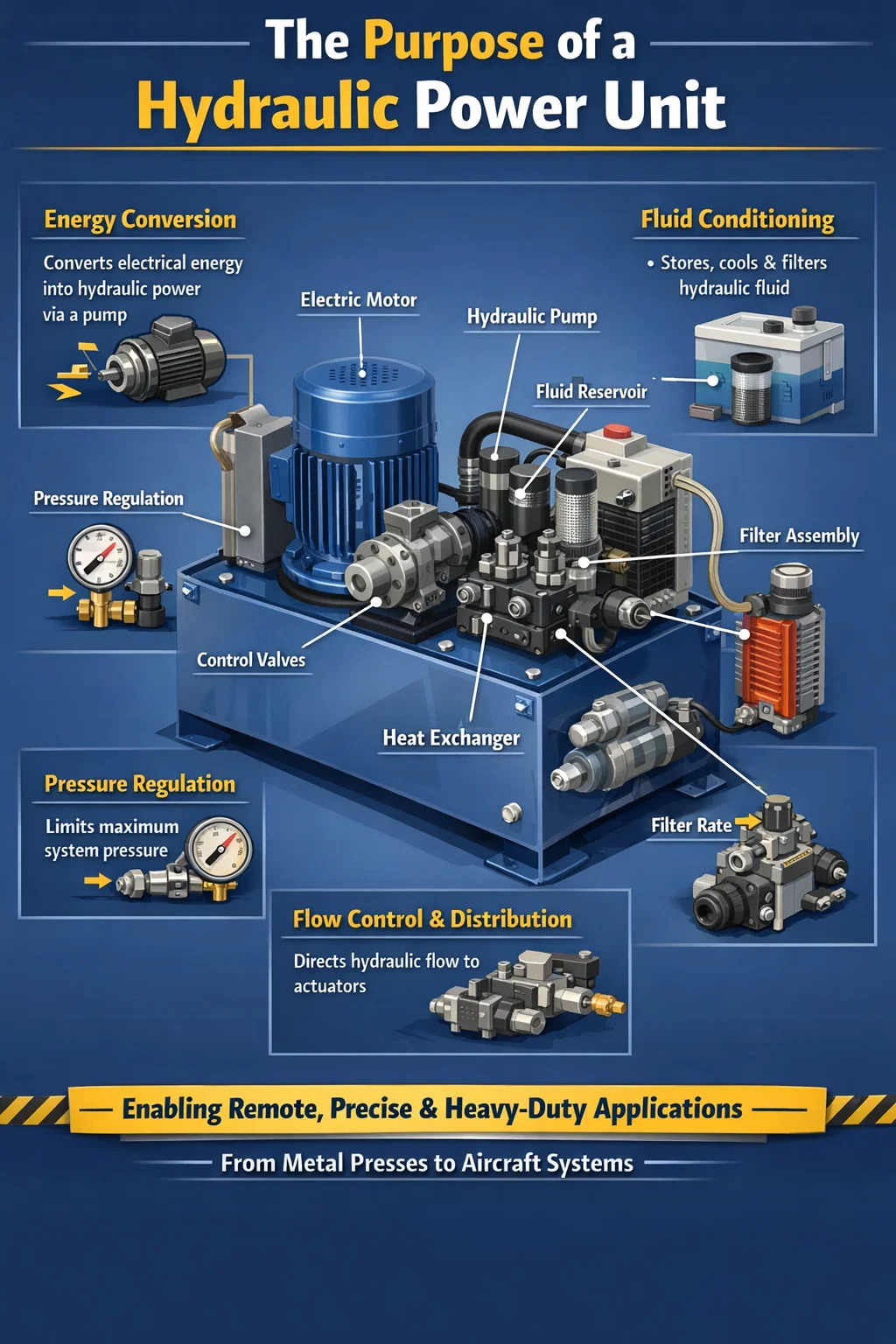

Przeznaczenie agregatu hydraulicznego można podzielić na kilka odrębnych ról funkcjonalnych, które pełni on jednocześnie w dowolnym układzie hydraulicznym.

Konwersja energii

Podstawowym zadaniem HPU jest konwersja energii. Silnik elektryczny — zwykle znamionowy w dowolnym miejscu 0,5 kW dla małych jednostek stołowych do ponad 1000 kW dla dużych systemów przemysłowych — napędza pompę hydrauliczną. Pompa przetwarza mechaniczną energię obrotową silnika na energię hydrauliczną w postaci przepływu pod ciśnieniem. Energia ta może być następnie transportowana wężami i rurami na znaczne odległości i tam, gdzie jest to potrzebne, ponownie przekształcana w pracę mechaniczną.

Przechowywanie i kondycjonowanie płynów

Zbiornik zintegrowany z agregatem hydraulicznym przechowuje płyn roboczy — zwykle pomiędzy 10 i 2000 litrów w zależności od wielkości systemu — i umożliwia jego ochłodzenie, odpowietrzenie i osiadanie przed ponownym wejściem do pompy. W zasilaczu HPU znajduje się również system filtracji, który utrzymuje płyn w czystości, a często także wymiennik ciepła utrzymujący optymalną temperaturę płynu. Ta rola kondycjonowania jest kluczowa: czystość i temperatura płynu mają bezpośredni wpływ na żywotność każdego dalszego elementu.

Regulacja ciśnienia i bezpieczeństwo

Zasilacz HPU zawiera ciśnieniowy zawór nadmiarowy, który ogranicza maksymalne ciśnienie w systemie, zapobiegając uszkodzeniu pompy, zaworów, siłowników i rurociągów w wyniku przeciążenia. W większości przemysłowych układów hydraulicznych to maksymalne ciśnienie jest ustawione pomiędzy 150 i 350 barów , chociaż systemy wysokociśnieniowe w lotnictwie, testach i zastosowaniach specjalnych mogą przekraczać 700 barów . Funkcja regulacji ciśnienia gwarantuje, że system nie przekroczy swoich ograniczeń projektowych, niezależnie od wymagań obwodu znajdującego się za nim.

Kontrola przepływu i dystrybucja

Nowoczesne zespoły hydrauliczne zawierają kierunkowe zawory sterujące, zawory proporcjonalne lub serwozawory, które rozprowadzają płyn pod ciśnieniem do określonych siłowników w określonych sekwencjach i przy kontrolowanych natężeniach przepływu. Ta funkcja sterująca określa prędkość, siłę i kierunek każdego ruchu w systemie. Pojedynczy zasilacz HPU może jednocześnie zasilać wiele obwodów, każdy o niezależnych wymaganiach dotyczących ciśnienia i przepływu, wykorzystując bloki przyłączeniowe i zespoły zaworów montowane bezpośrednio na urządzeniu.

Dlaczego zamiast innych technologii zasilania stosuje się agregaty hydrauliczne

Cel agregatu hydraulicznego staje się jaśniejszy, gdy zrozumiesz, dlaczego do określonych zastosowań wybiera się hydraulikę zamiast siłowników elektrycznych, pneumatyki lub napędów czysto mechanicznych. Każda technologia ma swoją domenę, a hydraulika — w szczególności układ napędzany HPU — dominuje wszędzie tam, gdzie jednocześnie wymagana jest duża gęstość siły, precyzyjna kontrola i niezawodność pod dużym obciążeniem.

Siła i gęstość mocy

Układy hydrauliczne wytwarzają siły, które są trudne lub niepraktyczne do dopasowania do silników elektrycznych o porównywalnych rozmiarach i wadze. Cylinder hydrauliczny z Otwór o średnicy 100 mm działający pod ciśnieniem 250 barów wytwarza siłę około 196 kN (około 20 ton) z elementu ważącego kilka kilogramów. Elektryczny siłownik liniowy wytwarzający tę samą siłę byłby znacznie cięższy i większy. Dzięki tej gęstości mocy agregaty hydrauliczne są standardem w zastosowaniach takich jak prasy do metalu, wtryskarki i ciężki sprzęt budowlany.

Utrzymywanie obciążenia bez ciągłego zużycia energii

Siłownik hydrauliczny z zablokowanym otworem utrzymuje swój ładunek przez czas nieokreślony, nie zużywając energii, ponieważ nieściśliwy płyn nie może wydostać się przez zamknięty zawór. Możliwość ta jest niezbędna w zastosowaniach takich jak uchwyty zaciskowe, platformy podnoszące i podnośniki hydrauliczne, które muszą utrzymywać ładunek przez dłuższy czas. Elektryczny serwosilnik utrzymujący to samo obciążenie wymagałby prądu ciągłego, generując ciepło i zużywając energię nawet podczas postoju.

Zabezpieczenie przed przeciążeniem

Zawór nadmiarowy ciśnienia w zasilaczu hydraulicznym zapewnia nieodłączną ochronę przed przeciążeniem. Jeśli system napotka obciążenie przekraczające ustawione ciśnienie, zawór nadmiarowy otwiera się, a siłownik po prostu się zatrzymuje – żaden element nie ulega uszkodzeniu. Silniki elektryczne i napędy mechaniczne zazwyczaj wymagają bardziej złożonych schematów zabezpieczeń, aby osiągnąć ten sam poziom odporności na uszkodzenia.

Zdalna transmisja mocy

Jeden zasilacz może zasilać siłowniki oddalone o wiele metrów za pośrednictwem elastycznych węży, umożliwiając umieszczenie źródła zasilania w dogodnym, chronionym miejscu, podczas gdy siłowniki pracują w trudnych, niedostępnych lub zagrożonych wybuchem środowiskach. Na przykład w morskich platformach wiertniczych pojedynczy zespół napędowy hydrauliczny na pokładzie głównym może sterować zaworami i siłownikami na dnie morskim setki metrów pod powierzchnią przez długie węże pępowinowe.

Branże i zastosowania, w których zasilacze hydrauliczne służą krytycznemu celowi

Agregat hydrauliczny to jeden z najbardziej uniwersalnych elementów wyposażenia przemysłowego praktycznie w każdym sektorze, w którym występują ciężkie maszyny, precyzyjne ruchy lub wytwarzanie dużych sił. Zrozumienie, gdzie rozmieszczone są zasilacze HPU, wyjaśnia, dlaczego ich przeznaczenie jest tak szeroko istotne.

Cel każdego głównego komponentu wewnątrz zasilacza hydraulicznego

Agregat hydrauliczny osiąga swój cel dzięki starannie zintegrowanemu zestawowi komponentów. Każdy z nich pełni określoną rolę, a zrozumienie ich pomaga wyjaśnić, dlaczego zasilacz HPU został zaprojektowany w taki, a nie inny sposób.

Silnik elektryczny

Silnik zapewnia energię głównego napędu. Większość przemysłowych zasilaczy HPU wykorzystuje trójfazowe silniki indukcyjne prądu przemiennego ze względu na ich niezawodność, prostotę i dostępność w szerokim zakresie mocy. Wał wyjściowy silnika jest połączony bezpośrednio z pompą. Rozmiar silnika określa maksymalną moc hydrauliczną, jaką urządzenie może dostarczyć. W nowoczesnych, energooszczędnych konstrukcjach napęd o zmiennej prędkości steruje silnikiem w celu dostosowania mocy wyjściowej do zapotrzebowania w czasie rzeczywistym, znacznie zmniejszając straty energii przy częściowych obciążeniach.

Pompa hydrauliczna

Pompa jest sercem agregatu hydraulicznego. Pobiera płyn ze zbiornika i pod ciśnieniem wtłacza go do obwodu układu. Pompy zębate są stosowane w zastosowaniach niskociśnieniowych i wrażliwych na koszty. Pompy łopatkowe zapewniają cichszą pracę. Pompy tłokowe — zarówno osiowe, jak i promieniowe — są stosowane w zastosowaniach wysokociśnieniowych, wysokowydajnych lub o zmiennym wydatku. Pojemność skokowa pompy jest określana w centymetrach sześciennych na obrót (cc/obr), a przy danej prędkości wału bezpośrednio określa natężenie przepływu, jakie może zapewnić zasilacz HPU.

Zbiornik

Zbiornik przechowuje płyn hydrauliczny i służy wielu celom drugorzędnym: umożliwia ucieczkę pęcherzyków powietrza, zapewnia bufor termiczny do pochłaniania ciepła z układu i zapewnia czas na osadzenie się zanieczyszczeń cząstkami stałymi, zanim płyn ponownie zacznie krążyć. Standardową zasadą jest dobieranie rozmiaru zbiornika 3 do 5-krotność natężenia przepływu pompy na minutę , chociaż zastosowania wymagające wysokiej temperatury mogą wymagać większych zbiorników lub dodatkowego chłodzenia.

Zawór nadmiarowy ciśnienia

Zawór ten jest głównym urządzeniem zabezpieczającym system. Otwiera się automatycznie, gdy ciśnienie przekroczy zadany limit, kierując nadmiar przepływu z powrotem do zbiornika. Bez tego zablokowany siłownik lub zablokowany cylinder spowodowałby wzrost ciśnienia, aż do awarii rury, węża lub elementu. Zawór nadmiarowy nie jest elementem sterującym — jest urządzeniem zabezpieczającym — i odpowiednio zaprojektowany zasilacz HPU rzadko powinien go uruchamiać podczas normalnej pracy.

Zespół filtra

Czystość płynu hydraulicznego jest jednym z najważniejszych czynników wpływających na trwałość układu. Filtry w zasilaczu — zwykle na przewodzie powrotnym, przewodzie ciśnieniowym lub w obu przypadkach — usuwają zanieczyszczenia cząstkami stałymi, zanim będą mogły uszkodzić elementy wewnętrzne pompy, szpule zaworów i uszczelki cylindrów. Większość przemysłowych zasilaczy HPU osiąga docelowy poziom czystości płynu wynoszący Klasa ISO 4406 od 16.14.11 do 18.16.13 , stosując filtry o wartości bezwzględnej 3–10 mikronów.

Wymiennik ciepła

Straty energii w układzie hydraulicznym objawiają się ciepłem płynu. Bez wymiennika ciepła temperatura płynu wzrastałaby w sposób ciągły, aż do zniszczenia uszczelek, spadku lepkości i przyspieszenia zużycia podzespołów. Wymienniki ciepła chłodzone powietrzem lub wodą są dobierane tak, aby rozpraszać oczekiwane obciążenie cieplne – zazwyczaj 25% do 40% mocy wejściowej w konwencjonalnym obwodzie ze stałą pompą — i utrzymywać temperaturę płynu w zakresie od 40°C do 60°C.

Zawory sterujące i blok kolektora

Zawory sterujące kierunkowe, zawory proporcjonalne, zawory redukcyjne i zawory sterujące przepływem są często montowane na bloku przyłączeniowym zintegrowanym z HPU. Elementy te kierują płyn pod ciśnieniem do odpowiedniego siłownika przy właściwym ciśnieniu i natężeniu przepływu na polecenie wydane przez sterownik PLC, sterowanie ręczne lub automatyczny sterownik sekwencyjny. Montaż na rozdzielaczu ogranicza liczbę połączeń rurowych, minimalizuje punkty wycieków i zapewnia kompaktowość systemu.

Jak zasilacz hydrauliczny służy celom precyzji i automatyzacji

Poza zastosowaniami siłowymi, zasilacz hydrauliczny służy do precyzyjnych celów w zautomatyzowanej produkcji i kontroli procesów. Dzięki technologii zaworów proporcjonalnych lub serwozaworów systemy napędzane HPU mogą kontrolować położenie siłownika do wewnątrz ±0,01 mm i zmusić do środka 1% wartości zadanej — poziomy wydajności, które sprawiają, że hydraulika jest konkurencyjna w stosunku do serwonapędów elektrycznych w wielu zastosowaniach wymagających dużej siły.

W nowoczesnym układzie serwohydraulicznym sterownik w pętli zamkniętej w sposób ciągły porównuje rzeczywistą pozycję siłownika (mierzoną przez przetwornik liniowy) z położeniem zadanym i odpowiednio reguluje otwarcie serwozaworu, korygując w czasie rzeczywistym zakłócenia obciążenia i zmiany przepływu. Ta funkcja zamkniętej pętli jest wykorzystywana w:

• Maszyny do testowania materiałów, które muszą przykładać precyzyjne profile sił do próbek testowych
• Symulatory lotu odtwarzające sygnały ruchu na potrzeby szkolenia pilotów
• Stanowiska do badań sejsmicznych, które wstrząsają elementami konstrukcyjnymi w celu symulacji obciążeń trzęsieniami ziemi
• Stanowiska do badań zmęczenia pojazdów samochodowych, które wykorzystują widma obciążenia drogowego do podzespołów pojazdu
• Przemysłowe prasy kuźnicze z programowalnym położeniem siłownika i profilami siły

W każdym z tych zastosowań agregat hydrauliczny umożliwia wytwarzanie siły i ruchu. Serwozawór i sterownik decydują o precyzji; HPU określa pojemność mocy.

Scentralizowane a zdecentralizowane zasilacze hydrauliczne: różne cele dla różnych architektur

Sposób rozmieszczenia agregatu hydraulicznego w obiekcie lub maszynie zależy od konkretnego celu, któremu ma służyć. Istnieją dwa podstawowe podejścia architektoniczne, każde dostosowane do różnych wymagań.

Scentralizowane zasilacze hydrauliczne

Pojedynczy duży zasilacz UPS obsługuje wiele maszyn lub stacji roboczych za pośrednictwem głównego lub rozgałęzionego systemu dystrybucji. Podejście to stosowane jest w dużych zakładach produkcyjnych, gdzie wiele maszyn jednocześnie potrzebuje zasilania hydraulicznego. Zaletą jest to, że jedna jednostka, jeden zestaw elementów sterujących i jeden punkt konserwacji obsługują cały obiekt. Scentralizowany zasilacz HPU dla warsztatu samochodowego można ocenić na 500 kW lub więcej zaopatrując dziesiątki stanowisk spawalniczych i mocujących. Kompromis polega na tym, że awaria wpływa jednocześnie na wszystkie dalsze maszyny, a długie rurociągi powodują straty ciśnienia.

Zdecentralizowane (montowane na maszynie) agregaty hydrauliczne

Każda maszyna lub komórka procesowa ma swój własny, dedykowany zasilacz HPU, dostosowany specjalnie do wymagań tej maszyny. Jest to bardziej powszechne rozwiązanie w nowoczesnej produkcji, ponieważ zapewnia niezależność — awaria zasilacza HPU jednej maszyny nie ma wpływu na inne — i pozwala na optymalizację każdej jednostki pod kątem jej specyficznego cyklu pracy i wymagań dotyczących ciśnienia. Kompaktowe zasilacze HPU w tej kategorii obejmują: Jednostki stołowe o mocy 0,5 kW dla małych urządzeń testowych do Jednostki o mocy 200 kW do dużych wtryskarek lub maszyn odlewniczych.

Przenośne i wypożyczalnie agregatów hydraulicznych

Przenośne zasilacze HPU służą konkretnemu celowi w konserwacji, budowie i reagowaniu w sytuacjach awaryjnych: dostarczaniu mocy hydraulicznej na żądanie tam, gdzie nie istnieje instalacja stała. Hydrauliczne narzędzia ratownicze („szczęki życia”) zasilane są przenośnymi zasilaczami HPU. Ekipy zajmujące się budową rurociągów używają przenośnych jednostek do napędzania hydraulicznych giętarek i zaciskarek do rur. Zespoły konserwacyjne używają ich do obsługi hydraulicznych kluczy dynamometrycznych na dużych połączeniach kołnierzowych, gdzie nie jest dostępne zasilanie. Jednostki te są zazwyczaj napędzane silnikiem wysokoprężnym lub benzynowym, a nie elektrycznym, co umożliwia pracę w odległych lokalizacjach lub poza siecią.

Cel zasilacza hydraulicznego w systemach o krytycznym znaczeniu dla bezpieczeństwa

W zastosowaniach o krytycznym znaczeniu dla bezpieczeństwa agregat hydrauliczny pełni funkcję wykraczającą poza zwykły ruch napędowy — musi zapewniać gwarantowaną, bezawaryjną pracę w warunkach usterek. Jest to szczególnie ważne w trzech obszarach.

Systemy awaryjnego wyłączania w przemyśle naftowym i gazowym

Agregaty hydrauliczne w zakładach naftowych i gazowych napędzają zawory wyłączania awaryjnego (ESD) i systemy zabezpieczające przed wydmuchem (BOP). Te zasilacze HPU muszą być w stanie szybko i niezawodnie uruchamiać duże zawory w przypadku awarii – w tym podczas awarii zasilania. Baterie akumulatorów ładowane przez HPU przechowują energię hydrauliczną wystarczającą do wielokrotnego uruchomienia wszystkich zaworów awaryjnych, nawet w przypadku utraty głównego źródła zasilania. W instalacjach morskich przeznaczone są do tego celu zasilacze sterujące BOP API 16D lub równoważne standardy z pełną redundancją.

Układy hydrauliczne samolotu

Komercyjne samoloty wyposażone są w wiele niezależnych zespołów hydraulicznych — zazwyczaj dwa lub trzy układy, każdy z własną pompą (napędzaną silnikiem, elektryczną lub powietrzem), zbiornikiem i obwodem — tak więc awaria jednego układu nie wpływa negatywnie na kontrolę lotu. Na przykład Boeing 737 ma dwa niezależne układy hydrauliczne, z których każdy może niezależnie sterować głównymi urządzeniami sterującymi lotem. Celem każdego zasilacza UPS w tym kontekście jest zarówno redundancja i tolerancja na awarie, jak i wytwarzanie energii.

Przemysłowe prasy krawędziowe i gilotyny

Hydrauliczne prasy krawędziowe i nożyce wykorzystują zasilacze HPU do napędzania siłowników z siłami, które w przypadku braku kontroli mogą spowodować poważne obrażenia. Zasilacz HPU w tych maszynach zawiera zawory równoważące, dwukanałowe systemy zaworów bezpieczeństwa i monitorowanie położenia, aby zapewnić, że siłownik może poruszać się tylko z kontrolowaną prędkością i nie może swobodnie spaść w przypadku awarii węża lub zaworu. Funkcja kontroli bezpieczeństwa zasilacza HPU jest równie ważna jak jego funkcja dostarczania mocy.

Co określa rozmiar i specyfikację zasilacza hydraulicznego

Dobór agregatu hydraulicznego do określonego celu wymaga dopasowania parametrów agregatu do wymagań aplikacji. Kluczowe parametry definiujące wymagania zasilacza HPU to:

• Ciśnienie robocze: Maksymalne ciśnienie w układzie wymagane przez najbardziej wymagający siłownik plus margines 10–15%. Większość systemów przemysłowych mieści się w przedziale od 150 do 350 barów.
• Natężenie przepływu: Całkowite jednoczesne zapotrzebowanie na przepływ wszystkich aktywnych siłowników. Jeśli cylinder o średnicy 100 mm musi wysuwać się z prędkością 100 mm/s, wymaga przepływu około 47 l/min.
• Cykl pracy: Jak często i jak długo system jest pod pełnym obciążeniem. Zasilacz HPU do pracy ciągłej ma inne wymiary i jest chłodzony inaczej niż zasilacz używany w krótkich seriach z długimi okresami bezczynności.
• Liczba obwodów: Ile niezależnych siłowników lub funkcji musi obsługiwać jednocześnie zasilacz oraz czy mają one różne wymagania dotyczące ciśnienia lub przepływu.
• Środowisko: Zakres temperatur pracy, narażenie na wodę, kurz lub atmosferę korozyjną oraz to, czy urządzenie musi spełniać wymogi ATEX lub innej klasyfikacji obszaru niebezpiecznego.
• Wymagania kontrolne: Niezależnie od tego, czy zasilacz wymaga prostego włączania/wyłączania, proporcjonalnej kontroli ciśnienia i przepływu, czy też pełnego sterowania serwomechanizmem w zamkniętej pętli ze sprzężeniem zwrotnym położenia i siły.

Prawidłowe spełnienie tej specyfikacji ma fundamentalne znaczenie, aby zasilacz HPU mógł niezawodnie spełniać swoje zadanie. Urządzenie o zbyt małych wymiarach przegrzeje się i przedwcześnie ulegnie awarii. Zbyt duża jednostka marnuje energię i kapitał. Właściwa konstrukcja specyfikacji HPU jest podstawą udanego układu hydraulicznego.

Ewoluujące przeznaczenie agregatów hydraulicznych we współczesnym przemyśle

Cel agregatu hydraulicznego pozostał niezmienny — przekształcanie i dostarczanie kontrolowanej mocy hydraulicznej — ale sposób, w jaki ten cel jest osiągany, znacznie ewoluował wraz z postępem w elektronice, materiałach i technologii płynów.

Nowoczesne zasilacze HPU coraz częściej zawierają czujniki obsługujące IoT, które w sposób ciągły monitorują temperaturę płynu, ciśnienie, wydajność pompy, różnicę ciśnień filtra i pobór prądu przez silnik. Dane te są wykorzystywane w algorytmach konserwacji predykcyjnej, które mogą wykryć postępujące zużycie pompy, zablokowanie filtra lub zanieczyszczenie płynu na kilka tygodni przed spowodowaniem przez nie awarii. Może to osiągnąć instalacja z 50 zasilaczami HPU podłączonymi do centralnego systemu monitorowania Redukcja nieplanowanych przestojów o 40–60%. w porównaniu z harmonogramami konserwacji opartymi na czasie.

Siłowniki elektrohydrauliczne (EHA) — niezależne jednostki łączące mały silnik elektryczny, pompę i siłownik w jednym pakiecie — zaczynają zastępować konwencjonalne obwody zasilane przez HPU w niektórych zastosowaniach, szczególnie w maszynach lotniczych i kosmicznych oraz maszynach mobilnych, gdzie waga i przestrzeń instalacyjna są na wagę złota. Jednakże w przypadku zastosowań przemysłowych wymagających dużej mocy, z wieloma siłownikami lub wymagających pracy ciągłej, scentralizowany agregat hydrauliczny pozostaje najbardziej praktycznym i opłacalnym rozwiązaniem i oczekuje się, że tak pozostanie w dającej się przewidzieć przyszłości.

Wprowadzenie wodno-glikolowych, estrów syntetycznych i ognioodpornych płynów hydraulicznych rozszerzyło także środowiska, w których zasilacze HPU mogą bezpiecznie pracować — szczególnie w odlewniach, zakładach odlewniczych i górnictwie podziemnym, gdzie ryzyko pożaru sprawia, że ​​olej mineralny jest nieodpowiedni. W tych ustawieniach zasilacz HPU służy temu samemu podstawowemu celowi, ale ze specyfikacją płynów wybraną tak, aby spełniać przepisy bezpieczeństwa bez utraty wydajności.
