Jak działa ciśnienie hydrauliczne? Kompletny przewodnik

Jak działa ciśnienie hydrauliczne: krótka odpowiedź

Ciśnienie hydrauliczne działa poprzez przenoszenie siły przez zamknięty, nieściśliwy płyn – prawie zawsze olej – z jednego punktu do drugiego. Kiedy pompa tłoczy płyn do uszczelnionego układu, ciśnienie rośnie i działa równomiernie we wszystkich kierunkach na każdą powierzchnię, z którą się styka. Ciśnienie to jest następnie kierowane do cylindra lub silnika, gdzie przekształca się z powrotem w siłę mechaniczną lub obrót. Rezultatem jest możliwość przenoszenia ogromnych ładunków przy użyciu stosunkowo kompaktowego sprzętu.

Podstawową zasadą jest prawo Pascala: ciśnienie wywierane na zamknięty płyn jest przenoszone w niezmienionym stanie w całym płynie. Wyrażony matematycznie, P = F/A, gdzie P to ciśnienie w paskalach lub psi, F to przyłożona siła w niutonach lub funtach, a A to powierzchnia w metrach kwadratowych lub calach kwadratowych. Ta zależność oznacza, że ​​zmieniając powierzchnię cylindra, system może znacznie zwiększyć lub zmniejszyć siłę — z tego samego powodu, dla którego technik o masie 70 kg naciskając mały uchwyt pompy może podnieść 20-tonową prasę.

Każdy przemysłowy układ hydrauliczny — od prasy fabrycznej po koparkę budowlaną — opiera się na tym samym łańcuchu zdarzeń: a Jednostka hydrauliczna (HPU) wytwarza płyn pod ciśnieniem, zawory sterujące kierują nim, a siłowniki zamieniają go w pracę. Zrozumienie każdego etapu pokazuje, dlaczego hydraulika pozostaje preferowanym wyborem wszędzie tam, gdzie liczy się zarówno duża gęstość siły, jak i precyzyjne sterowanie.

Prawo Pascala: fizyka każdego układu hydraulicznego

Blaise Pascal sformułował swoje prawo mechaniki płynów w 1653 r., ale jego implikacje inżynieryjne stały się w pełni wykorzystane dopiero w XIX i XX wieku wraz z rozwojem precyzyjnych uszczelek i rur stalowych o wysokiej wytrzymałości. Podstawowa idea jest zwodniczo prosta: ciecze nie ulegają znacznej kompresji pod normalnym ciśnieniem roboczym, więc każda siła, którą wprowadzisz w jednym punkcie, rozchodzi się natychmiast i równomiernie do każdego innego punktu układu.

Rozważmy podstawowy przykład dwucylindrowy. Jeśli przyłożymy siłę 100 N do tłoka o powierzchni 1 cm², powstałe ciśnienie wyniesie 100 N/cm² = 1 MPa. Podłącz ten mały cylinder za pomocą rurki wypełnionej płynem do większego cylindra o powierzchni 100 cm², a na całą powierzchnię 100 cm² działa to samo ciśnienie 1 MPa, wytwarzając siłę wyjściową 10 000 N. System pomnożył siłę 100-krotnie bez dodatkowego wkładu energii. Kompromis polega na przemieszczeniu: mały tłok musi przebyć 100 mm, aby duży tłok przesunął się zaledwie o 1 mm. Energia jest oszczędzana; siła jest wzmacniana kosztem prędkości i skoku.

Zasada zwielokrotniania siły sprawia, że ​​hydraulika pojawia się wszędzie tam, gdzie liczy się waga i zwartość. Cylinder pneumatyczny pracujący pod ciśnieniem 8 barów (0,8 MPa) wytwarza niewielką siłę, ponieważ ciśnienie powietrza jest ograniczone. Cylinder hydrauliczny pracujący pod ciśnieniem 250 barów (25 MPa) – typowe przemysłowe ciśnienie robocze – dostarcza siłę około 30 razy większą przy tej samej średnicy otworu.

Podstawowe elementy układu hydraulicznego

Kompletny obwód hydrauliczny składa się z kilku współzależnych elementów. Każdy z nich odgrywa określoną rolę, a słabość któregokolwiek ogniwa – zużyta uszczelka, zbyt mały zawór, zanieczyszczony zbiornik – pogarsza wydajność całego układu.

Zbiornik

Zbiornik przechowuje płyn roboczy i umożliwia rozproszenie pęcherzyków powietrza i ciepła, zanim płyn ponownie zacznie krążyć. Zbiorniki przemysłowe są wymiarowane na około 2–3 razy większe natężenie przepływu pompy na minutę, aby zapewnić odpowiedni czas przebywania. Pompę o wydajności 50 l/min zazwyczaj łączy się ze zbiornikiem o pojemności 100–150 l. W zbiorniku znajdują się również filtry odpowietrzające, wziernik poziomu, korki spustowe i często wskaźnik temperatury, co czyni go centrum monitorowania stanu obwodu.

Pompa hydrauliczna

Pompa nie wytwarza bezpośrednio ciśnienia; tworzy przepływ. Ciśnienie powstaje tylko wtedy, gdy przepływ napotyka opór – obciążenie, zawór lub zablokowaną ścieżkę. W zastosowaniach przemysłowych i mobilnych dominują trzy typy pomp:

• Pompy zębate — prosty, tani, odpowiedni dla ciśnień do około 250 bar. Tylko stałe przemieszczenie.
• Pompy łopatkowe — cichszy niż pompy zębate, średnie ciśnienia do około 175 bar, dobra wydajność objętościowa.
• Pompy tłokowe — najwyższa wydajność, mieszcząca się w zakresie 350–700 barów, możliwa zmienna pojemność skokowa, preferowana w wymagających zastosowaniach przemysłowych i mobilnych.

Pompy tłokowe o zmiennym wydatku są szczególnie przydatne w zasilaczach hydraulicznych, ponieważ automatycznie zmniejszają moc, gdy zapotrzebowanie spada, zmniejszając zużycie energii i wytwarzanie ciepła podczas cykli częściowego obciążenia.

Zawory sterujące

Zawory to układ nerwowy obwodu hydraulicznego. Kierunkowe zawory sterujące (DCV) kierują przepływ do dowolnego siłownika, który tego potrzebuje. Ciśnieniowe zawory nadmiarowe (PRV) ograniczają maksymalne ciśnienie w systemie — zwykle ustawiane na 10–15% powyżej szczytowego ciśnienia roboczego — w celu ochrony komponentów przed przeciążeniem. Zawory sterujące przepływem mierzą szybkość, z jaką płyn wpływa do siłownika lub wypływa z niego, bezpośrednio kontrolując prędkość siłownika. Zawory zwrotne zapobiegają przepływowi zwrotnemu. Zawory proporcjonalne i serwo zapewniają precyzyjną kontrolę elektroniczną, umożliwiając regulację położenia lub siły w pętli zamkniętej z powtarzalnością pozycjonowania lepszą niż 0,01 mm w zastosowaniach precyzyjnych.

Siłowniki

Siłowniki przekształcają energię hydrauliczną z powrotem w pracę mechaniczną. Cylindry liniowe wytwarzają siłę pchającą lub ciągnącą; obrotowe silniki hydrauliczne wytwarzają moment obrotowy i obrót. Siłę wyjściową cylindra oblicza się jako F = P × A, zatem rozwija się cylinder o średnicy 100 mm (powierzchnia ≈ 78,5 cm²) pracujący pod ciśnieniem 200 barów (20 MPa). około 157 000 N — czyli 16 ton — siły pchającej . Taki poziom siły wytwarzany przez elektryczny serwomotor o tej samej wielkości wymagałby silnika kilka razy większego i cięższego.

Filtry i uzdatnianie płynów

Zanieczyszczenia są najczęstszą przyczyną awarii podzespołów hydraulicznych – według danych z branży energetyki cieczowej odpowiadają za około 70–80% wszystkich przedwczesnych awarii. Filtry linii powrotnej, sitka ssące i systemy filtracji typu off-line z pętlą nerkową utrzymują poziom czystości. Zastosowania serwozaworów zazwyczaj wymagają klasy czystości ISO 16/14/11 lub wyższej, co oznacza mniej niż 1300 cząstek większych niż 4 µm na mililitr płynu.

Co to jest agregat hydrauliczny i dlaczego ma to znaczenie

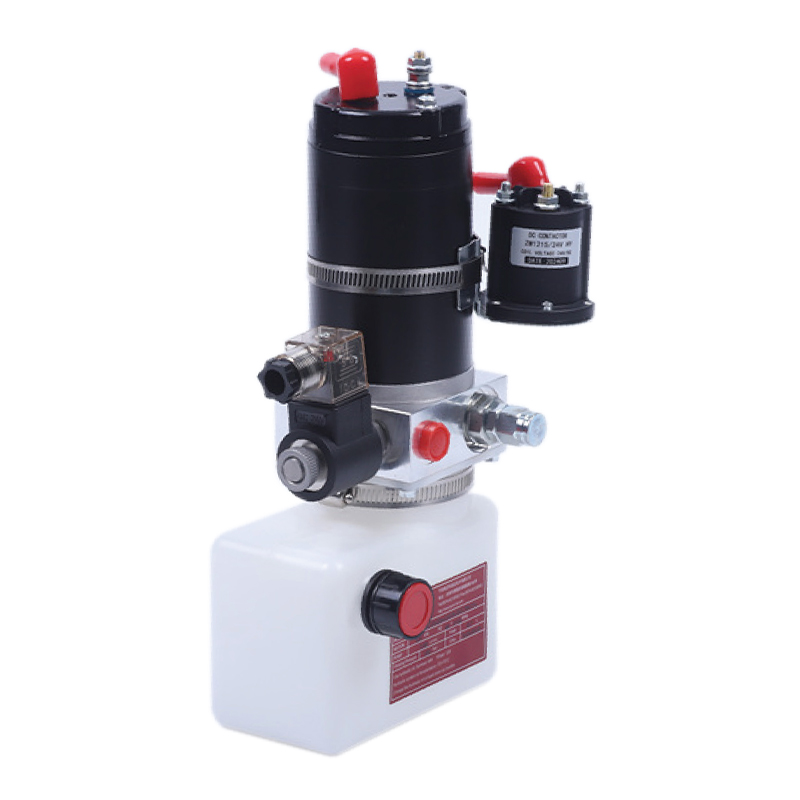

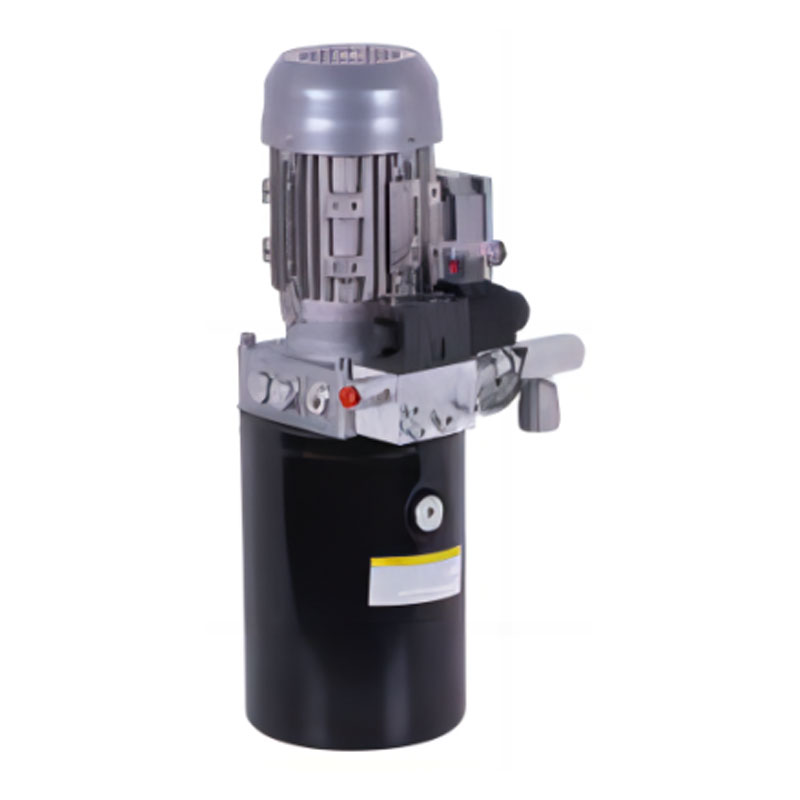

A Zasilacz hydrauliczny (HPU) — czasami nazywany agregatem hydraulicznym — to samodzielny zespół, który integruje zbiornik, pompę, napęd główny (silnik elektryczny lub spalinowy), ciśnieniowy zawór nadmiarowy, filtr, wymiennik ciepła i oprzyrządowanie w jedną opakowaną jednostkę. Zamiast rozpraszać te komponenty w ramie maszyny, HPU konsoliduje je w jeden zaprojektowany system, który można instalować, konserwować i wymieniać jako całość.

Oferta zasilaczy HPU obejmuje kompaktowe jednostki stołowe o mocy 1–5 kW i pracujące pod ciśnieniem 70–150 barów, a także wielomegawatowe przemysłowe jednostki napędowe napędzające prasy hutnicze pod ciśnieniem powyżej 400 barów. Przemysłowy agregat hydrauliczny średniej klasy może łączyć silnik elektryczny o mocy 30 kW z osiową pompą tłokową o wydajności 45 cm3/obr., zbiornikiem o pojemności 200 l, chłodzonym wodą wymiennikiem ciepła utrzymującym temperaturę oleju w zakresie 45–55°C oraz filtrem przewodu powrotnego o średnicy 10 µm – a wszystko to zamontowane na stalowej ramie podstawy malowanej proszkowo ze zintegrowaną tacą ociekową.

Kluczowe specyfikacje, które należy ocenić przy wyborze zasilacza HPU

Projekt zasilacza HPU obejmuje również wybór redundancji. W procesach krytycznych — systemach sterowania platformami wiertniczymi, walcowniach stali, sprzęcie obsługi naziemnej samolotów — często wykorzystuje się podwójne zespoły hydrauliczne z dwiema pompami, z których jedna pracuje, a druga pozostaje w trybie automatycznego przełączania. Koszty przestojów w takich środowiskach mogą przekraczać dziesiątki tysięcy dolarów na godzinę, co sprawia, że ​​redundancja jest ekonomicznie uzasadniona, nawet przy znacznych kosztach kapitałowych.

Jak ciśnienie rośnie, stabilizuje się i jest kontrolowane

Zrozumienie dynamicznego zachowania ciśnienia – a nie tylko wzoru statycznego – jest niezbędne dla każdego, kto projektuje lub rozwiązuje problemy z układami hydraulicznymi. Ciśnienie nie włącza się tak po prostu. Wznosi się, osiąga szczyt, oscyluje i stabilizuje się według wzorców zależnych od typu pompy, szybkości reakcji zaworu, długości przewodów i ściśliwości płynu.

Skoki ciśnienia i młot wodny

Kiedy zawór kierunkowy zamyka się szybko, pęd poruszającego się płynu nie ma dokąd pójść. Rezultatem jest przejściowy wzrost ciśnienia – skok – który może osiągnąć 2–5-krotność ciśnienia roboczego w stanie ustalonym w czasie krótszym niż 5 milisekund. System pracujący pod ciśnieniem 200 barów może zaobserwować przejściowe wartości szczytowe powyżej 500 barów. Te kolce powodują zmęczenie złączy węży, pękają bloki kolektora i niszczą uszczelki w powtarzających się cyklach. Projektanci przeciwdziałają im za pomocą akumulatorów ciśnieniowych (które pochłaniają skok energii), zaworów wolnozamykających lub sterowanych pilotem zaworów zwrotnych z kontrolowaną szybkością otwierania.

Rola zaworu nadmiarowego ciśnienia

Każdy układ hydrauliczny musi mieć zawór nadmiarowy ciśnienia (PRV) ustawiony poniżej ciśnienia znamionowego najsłabszego elementu. Jeśli siłownik osiągnie koniec skoku, a pompa nadal pracuje, ciśnienie w przeciwnym razie będzie rosły, aż do pęknięcia. Zawór PRV otwiera się, gdy ciśnienie przekroczy nastawę, omijając przepływ z powrotem do zbiornika. Nie jest to normalny stan pracy — zawór PRV, który otwiera się w sposób ciągły, marnuje energię w postaci ciepła i sygnalizuje problem z konstrukcją systemu lub działaniem. Prawidłowy projekt kieruje przepływ PRV tylko podczas rzeczywistych zdarzeń przeciążenia, utrzymując go zamkniętym przez większość czasu.

Akumulatory: magazynowanie energii hydraulicznej

Akumulator hydrauliczny to naczynie ciśnieniowe zawierające wstępnie naładowany gaz (prawie zawsze azot) oddzielony od płynu hydraulicznego za pomocą pęcherza, tłoka lub membrany. Kiedy ciśnienie w układzie przekracza wstępne napełnienie gazem, płyn spręża gaz i magazynuje energię. Kiedy ciśnienie spada – podczas nagłego wzrostu zapotrzebowania lub awarii pompy – gaz rozszerza się i wypycha płyn z powrotem do obwodu. Akumulatory spełniają trzy główne funkcje: magazynowanie energii w celu uzupełnienia zapotrzebowania szczytowego, awaryjne dostarczanie ciśnienia w celu bezpiecznego wyłączenia oraz tłumienie pulsacji. Akumulator pęcherzowy o pojemności 20 l, naładowany wstępnie do 150 barów, może zapewnić krótkotrwałe uzupełnienie przepływu o wartości 8–12 l pod ciśnieniem w układzie — wystarczające do wykonania krytycznego dla bezpieczeństwa ruchu zaworu nawet po utracie pompy.

Płyn hydrauliczny: medium, które sprawia, że wszystko działa

Płyn w układzie hydraulicznym nie jest po prostu środkiem przenoszącym siłę. Jednocześnie smaruje każdą ruchomą powierzchnię wewnątrz pompy, zaworów i siłowników, odprowadza ciepło z gorących punktów, chroni powierzchnie metalowe przed korozją i zawiesza cząstki zanieczyszczeń, aż dotrą do filtra. Wybór niewłaściwego płynu lub pozwolenie na jego degradację niszczy komponenty szybciej niż jakikolwiek inny pojedynczy czynnik.

Lepkość i jej zależność od temperatury

Lepkość jest najważniejszą właściwością płynu. Większość przemysłowych zasilaczy hydraulicznych specyfikuje olej mineralny ISO VG 46 – o klasie lepkości 46 centystoksów (cSt) w temperaturze 40°C. Gdy temperatura wzrasta do 80°C, lepkość spada do około 12 cSt; w 20°C może wynosić 100 cSt lub więcej. Praca poniżej minimalnej lepkości powoduje kontakt metalu z metalem i szybkie zużycie; praca powyżej maksymalnej lepkości powoduje kawitację, powolną reakcję i wysokie podciśnienie na wlocie pompy. Większość systemów kieruje się ciśnieniem 25–54 cSt na wlocie pompy, aby zapewnić optymalną równowagę.

Rodzaje płynów i ich zastosowania

• Olej mineralny (ISO VG 32–68) — najczęstszy, dobra smarowność i stabilność, opłacalny, nieognioodporny.
• Woda-glikol (HF-C) — ognioodporny, stosowany w pobliżu pieców i maszyn odlewniczych, skraca żywotność pomp o 30–40% w porównaniu do oleju mineralnego.
• Ester fosforanowy (HF-D) — doskonała odporność ogniowa, stosowana w lotnictwie i energetyce; wymaga specjalnych materiałów uszczelniających (EPDM, PTFE) i dedykowanego transportu cieczy.
• Estry biodegradowalne (HETG, HEES) — stosowane w obszarach wrażliwych pod względem środowiskowym, takich jak leśnictwo, przemysł morski i przetwórstwo żywności; ulega biodegradacji w glebie w ciągu 28 dni; zazwyczaj 3–5 razy więcej niż olej mineralny.
• Płyny o wysokiej zawartości wody (HWCF, 95% wody) — bardzo tani i ognioodporny, ale słaba smarowność wymaga obniżenia parametrów znamionowych komponentów i częstej wymiany płynu.

Zanieczyszczenie i monitorowanie płynów

Liczniki cząstek, czujniki wilgoci i analizatory lepkości są obecnie rutynowo instalowane w większych zasilaczach hydraulicznych w ramach programów monitorowania stanu. Internetowe liczniki cząstek pobierające próbki płynu z przewodu powrotnego mogą wykryć pogarszające się łożysko pompy na kilka tygodni przed katastrofalną awarią, co przekłada się na planowane okresy konserwacji, a nie awaryjne wyłączenia. Zawartość wody powyżej 0,05% w oleju mineralnym emulguje płyn, niszczy film olejowy na powierzchniach łożysk i sprzyja rdzewieniu. Wykazano, że nawet 500 ppm (0,05%) wody zmniejsza trwałość zmęczeniową łożysk tocznych nawet o 75%.

Rodzaje układów hydraulicznych i czym się różnią

Nie wszystkie układy hydrauliczne są skonfigurowane w ten sam sposób. Architektura obwodu określa efektywność wykorzystania mocy, szybkość reakcji systemu i to, jak radzi sobie z jednoczesnymi żądaniami wielu siłowników.

Systemy otwarte i zamknięte

W systemie otwartym płyn krąży w sposób ciągły z powrotem do zbiornika przez zawory kierunkowe, gdy żaden siłownik się nie porusza. Jest to proste i tanie, ale powoduje ciągłe marnowanie energii. W systemie zamkniętym wydajność pompy nie jest przydatna, gdy siłowniki są bezczynne, dlatego należy albo rozładować pompę, zatrzymać ją, albo system wyposażyć w pompę o zmiennym wydatku z kompensacją ciśnienia, która zmniejsza wydajność do niemal zera. Nowoczesne przemysłowe zasilacze HPU wykorzystują prawie wyłącznie obwody o obiegu zamkniętym z pompami o zmiennym wydatku , zmniejszając pobór mocy na biegu jałowym o 60–85% w porównaniu do alternatywnych rozwiązań o stałej pojemności skokowej z otwartym centrum.

Systemy wykrywania obciążenia

Układ hydrauliczny wykrywający obciążenie (LS) stale monitoruje ciśnienie wymagane przez siłownik najbardziej wymagający i steruje pompą, aby zapewniła ciśnienie i przepływ wystarczające do zaspokojenia tego zapotrzebowania plus niewielki margines (zwykle 15–25 barów powyżej ciśnienia obciążenia). Pompa nigdy nie pracuje mocniej niż to konieczne. Systemy wykrywania obciążenia są standardem w nowoczesnym sprzęcie mobilnym — koparkach, dźwigach i maszynach rolniczych — gdzie obciążenie zmienia się dramatycznie z sekundy na sekundę, a oszczędność paliwa bezpośrednio wpływa na ekonomikę eksploatacji. Koparka wykrywająca obciążenie może przy tym samym cyklu pracy zużyć o 15–25% mniej paliwa niż równoważna maszyna ciśnieniowa.

Układy elektrohydrauliczne

Układy elektrohydrauliczne zastępują mechaniczne lub pilotowo-hydrauliczne uruchamianie zaworów elektronicznymi solenoidami, zaworami proporcjonalnymi lub serwozaworami sterowanymi przez sterowniki PLC lub dedykowane sterowniki ruchu. Umożliwia to programowalne profile siły i pozycji, rejestrację danych, diagnostykę usterek i integrację z sieciami automatyki przemysłowej. We wtryskarkach elektrohydrauliczny serwosterownik utrzymuje ciśnienie wtrysku w zakresie ±1 bara od wartości zadanej i położenia z dokładnością do 0,05 mm — możliwości, które wpływają na jakość i powtarzalność produktu. Zasilacz hydrauliczny w tych instalacjach zazwyczaj zawiera silniki z napędem o zmiennej prędkości (VSD), w przypadku których prędkość silnika elektrycznego bezpośrednio śledzi zapotrzebowanie, co dodatkowo zmniejsza zużycie energii o 30–50% w porównaniu z konstrukcjami HPU o stałej prędkości.

Zastosowania w świecie rzeczywistym, gdzie ciśnienie hydrauliczne jest niezbędne

Ciśnienie hydrauliczne pojawia się w szerszej gamie branż, niż większość ludzi zdaje sobie sprawę. Gęstości siły i możliwości sterowania, jakie zapewnia hydraulika, po prostu nie da się odtworzyć w żadnej innej technologii przy porównywalnych kosztach i skali.

• Budownictwo i prace ziemne — 20-tonowa koparka wykorzystuje ciśnienie hydrauliczne pod ciśnieniem 350 barów, aby wywrzeć siłę kopania ponad 150 kN. Cały wysięgnik, ramię, łyżka i zestaw funkcji obrotu są napędzane przez pojedynczy hydrauliczny zespół napędowy zintegrowany z podwoziem maszyny.
• Prasowanie i formowanie przemysłowe — Hydrauliczne prasy do formowania metalu pracują z siłą od 100 do 80 000 ton. Wytworzenie prasy do kucia o masie 5000 ton jest fizycznie niemożliwe w przypadku jakiejkolwiek innej technologii o porównywalnej wielkości.
• Ropa i gaz na morzu — Podmorskie hydrauliczne systemy sterowania działają pod ciśnieniem do 690 barów i uruchamiają zabezpieczenia przeciwerupcyjne oraz zawory choinkowe na głębokościach przekraczających 3000 m. Powierzchniowy zasilacz HPU został zaprojektowany z myślą o pełnej redundancji i ciągłym monitorowaniu.
• Lotnictwo i kosmonautyka — Układy hydrauliczne w samolotach komercyjnych zwykle pracują pod ciśnieniem 207 barów (3000 psi), a w samolotach nowej generacji ciśnienie wzrasta do 345 barów (5000 psi), aby zmniejszyć masę rur i siłowników. Powierzchnie sterowe lotu, podwozie i hamulce zależą od ciśnienia hydraulicznego.
• Obróbka stali i metali — Walcownie wykorzystują hydrauliczną kontrolę szczeliny (HGC), aby utrzymać szczelinę walca w granicach 10 µm, bezpośrednio kontrolując grubość taśmy. Zasilacze HPU do walcowni mogą dostarczać 1 000–5 000 l/min przy ciśnieniu 250–350 barów.
• Przemysł morski i stoczniowy — W układach sterowych na dużych statkach stosuje się siłowniki hydrauliczne do obracania sterów ważących setki ton. Pokrywy luków i systemy dźwigów na statkach towarowych są w całości napędzane hydraulicznie.
• Formowanie wtryskowe — Hydrauliczne siły zwarcia na dużych wtryskarkach osiągają 5000 ton lub więcej, utrzymując połówki formy zamknięte przed ciśnieniem wtrysku stopionego tworzywa sztucznego pod ciśnieniem do 2000 barów.

Typowe problemy z ciśnieniem hydraulicznym i ich pierwotne przyczyny

Gdy układ hydrauliczny działa nieprawidłowo lub ulega awarii, objawy często wyglądają podobnie na powierzchni — wolne siłowniki, nieregularny ruch, nadmierny hałas, przegrzanie — ale przyczyny są różne. Błędna diagnoza prowadzi do wymiany drogich podzespołów, które nie są rzeczywistym problemem.

Niskie lub niestabilne ciśnienie

Możliwe przyczyny to zużyta pompa z dużym przeciekiem wewnętrznym (sprawdź wydajność objętościową — wszystko poniżej 85% na pompie tłokowej oznacza zużycie), zawór nadmiarowy ciśnienia ustawiony zbyt nisko lub zablokowany częściowo otwarty, wewnętrzne zużycie szpuli zaworu umożliwiające wyciek między otworami lub awaria uszczelnienia cylindra omijającego płyn od strony tłoka wysokociśnieniowego do strony tłoczyska. Systematyczny test ciśnienia na każdym etapie obwodu – na wylocie pompy, na zaworze za zaworem i na siłowniku – szybko izoluje usterkę.

Nadmierne ciepło

Płyn hydrauliczny o temperaturze powyżej 65–70°C ulega szybkiemu rozkładowi. Żywotność płynu zmniejsza się o połowę przy każdym wzroście temperatury powyżej 60°C o każde 10°C. Wytwarzanie ciepła jest zawsze spowodowane spadkiem ciśnienia na zwężeniu — częściowo zamkniętym zaworem, zatkanym filtrem, zbyt małym przewodem lub zbyt często otwierającym się zaworem nadmiarowym. Jeśli wymiennik ciepła pracuje stale z pełną wydajnością, w systemie występuje zasadniczy problem związany z efektywnością energetyczną nie tylko problem z chłodzeniem. Pompy o zmiennym wydatku, elementy sterujące wykrywające obciążenie i przewody o odpowiednich wymiarach eliminują pierwotną przyczynę; dodanie większej chłodnicy tylko leczy objawy.

Kawitacja i napowietrzanie

Kawitacja ma miejsce, gdy lokalne ciśnienie płynu spada poniżej ciśnienia pary, tworząc pęcherzyki pary, które po powrocie ciśnienia gwałtownie implodują, generując hałas przypominający żwir w puszkach i powodujący erozję powierzchni metalowych z szybkością kilku mikronów na godzinę. Napowietrzanie wprowadza pęcherzyki powietrza z piany zbiornika, nieszczelne złącze przewodu ssawnego lub niski poziom płynu. Obydwa warunki szybko niszczą pompy i powodują gąbczaste, nieprzewidywalne zachowanie siłownika. Podciśnienie na wlocie pompy powyżej 0,3 bara (225 mmHg) jest niezawodnym wskaźnikiem wczesnego ostrzegania o rozpoczynającym się ryzyku kawitacji.

Wyciek zewnętrzny

Najbardziej widocznym problemem hydraulicznym jest awaria uszczelek tłoczyska cylindra, złączy węży i powierzchni korpusu zaworu. Nawet niewielki wyciek zewnętrzny — 1 kropla na sekundę — wynosi około 2–3 litrów dziennie i ponad 700 litrów rocznie. Oprócz kosztów płynu, wycieki zewnętrzne powodują ryzyko pożaru (olej rozpylony na gorącą powierzchnię zapala się w temperaturze około 150°C w przypadku oleju mineralnego), zanieczyszczenie środowiska i ryzyko poślizgu. Większość usterek uszczelnień wynika z przejściowych stanów nadmiernego ciśnienia, zanieczyszczonego płynu atakującego elastomery uszczelnienia lub nieprawidłowego doboru materiału uszczelnienia do rodzaju płynu.

Efektywność energetyczna nowoczesnych agregatów hydraulicznych

Układ hydrauliczny był od dawna krytykowany za słabą efektywność energetyczną w porównaniu z napędami elektrycznymi. Ta krytyka dotyczyła systemów o stałej wydajności i stałej prędkości, w których pompa pracowała z pełną wydajnością niezależnie od zapotrzebowania. Nowoczesne konstrukcje zasilaczy hydraulicznych zasadniczo wypełniły tę lukę dzięki pompom o zmiennym wydatku, silnikom napędowym o zmiennej prędkości, elementom sterującym wykrywającym obciążenie i obwodom regeneracyjnym.

Sterowany serwo napęd hydrauliczny o zmiennej prędkości — łączący serwomotor z pompą o stałej wydajności — może dorównać efektywności energetycznej bezpośredniego napędu elektrycznego w wielu cyklach pracy, zachowując jednocześnie gęstość siły, podatność i tolerancję na przeciążenia układu hydraulicznego. W zakresie formowania wtryskowego projekty modernizacji VSD-HPU konsekwentnie wykazują oszczędności energii na poziomie 40–60% w porównaniu ze starszymi instalacjami HPU o stałej prędkości, przy okresach zwrotu inwestycji wynoszących 18–36 miesięcy.

Regeneracyjne obwody hydrauliczne odzyskują energię podczas cofania cylindra, co jest szczególnie przydatne w zastosowaniach pras pionowych, gdzie ciężki siłownik opada pod wpływem grawitacji. Kierując przepływ powrotny przez silnik hydrauliczny podłączony do wału pompy, systemy odzyskują 20–40% potencjalnej energii, którą konwencjonalny obwód po prostu przerzuciłby przez zawór nadmiarowy w postaci ciepła.

Akumulator hydrauliczny odgrywa również rolę wydajnościową: magazynując energię w okresach niskiego zapotrzebowania i uwalniając ją w okresach szczytowego zapotrzebowania, odpowiednio dobrany akumulator pozwala mniejszemu, bardziej wydajnemu zasilaczowi HPU obsługiwać to samo obciążenie szczytowe, redukując jednocześnie zarówno koszty kapitałowe, jak i koszty energii bieżącej.

Praktyki konserwacyjne wydłużające żywotność układu hydraulicznego

Dobrze konserwowany układ hydrauliczny regularnie zapewnia 20–30 lat produktywnej żywotności. Zaniedbane systemy przedwcześnie ulegają awariom, często z kosztownymi uszkodzeniami dodatkowymi — pompą kawitacyjną, która niszczy zawory znajdujące się za zaworem w tym samym przypadku awarii lub zanieczyszczonym serwozaworem, który nacina swój własny otwór i przekazuje wióry ścierne do następnego elementu.

1. Pobieranie próbek i analiza płynów co 500–1000 godzin pracy — liczba cząstek, zawartość wody, lepkość, liczba kwasowa i stężenie zużywalnego metalu przedstawiają pełny obraz stanu, zanim problemy staną się awarią.
2. Wymiana elementu filtrującego przy wskaźniku różnicy ciśnień, a nie tylko według harmonogramu kalendarzowego — lekko obciążony system może pracować 2000 godzin pomiędzy zmianami; mocno obciążony system może wymagać zmian po 500 godzinach.
3. Zbiornik inspection and cleaning at every major fluid change — osad i lakier gromadzą się na ściankach zbiorników i korkach spustowych, uwalniając cząsteczki do świeżego płynu.
4. Kontrola węża co 6 miesięcy — wąż hydrauliczny ma skończoną trwałość zmęczeniową, niezależnie od wyglądu. Większość producentów zaleca maksymalny okres użytkowania wynoszący 6 lat od daty produkcji lub 4 lata użytkowania, w zależności od tego, co nastąpi wcześniej.
5. Coroczne sprawdzanie ciśnieniowego zaworu bezpieczeństwa — PRV mogą dryfować, trzymać się lub rozmawiać. Zawór PRV otwierający się o 20 barów poniżej wartości zadanej marnuje energię i ogranicza wydajność systemu; taki, który pozostaje zamknięty, umożliwia powstanie nadmiernego ciśnienia w układzie podczas utknięcia siłownika.
6. Obrazowanie termowizyjne podczas pracy — Kamery na podczerwień szybko identyfikują gorące punkty w przypadku częściowo zablokowanych zaworów, złączek o wysokiej rezystancji lub zabrudzeń wymiennika ciepła, których nie są w stanie zlokalizować same mierniki temperatury.

Proaktywna konserwacja agregatu hydraulicznego jest prawie zawsze tańsza niż naprawa reaktywna. Wymiana pompy w zasilaczu HPU o mocy 200 kW może kosztować 8 000–15 000 funtów w postaci części i robocizny. Utrata produkcji w wyniku nieplanowanych przestojów w oczekiwaniu na części i inżynierów zwykle przekracza 50 000 funtów dziennie w branżach wymagających ciągłego przetwarzania, co sprawia, że ​​nawet agresywne programy konserwacji zapobiegawczej są bardzo opłacalne.
