Jak działa układ hydrauliczny? Kompletny przewodnik

Jak działa układ hydrauliczny: krótka odpowiedź

Układ hydrauliczny wykorzystuje płyn pod ciśnieniem — prawie zawsze olej — do przenoszenia siły z jednego punktu do drugiego. Kiedy pompa tłoczy płyn, ciśnienie to działa jednakowo we wszystkich kierunkach w zamkniętym obwodzie. Siłowniki, takie jak cylindry lub silniki, przekształcają ciśnienie płynu z powrotem w siłę mechaniczną lub ruch. Rezultatem jest system zdolny do przenoszenia ogromnych obciążeń z precyzyjną kontrolą, przy użyciu stosunkowo kompaktowych komponentów.

Zasada ta opiera się na prawie Pascala, które stwierdza, że ​​ciśnienie przyłożone do zamkniętego płynu jest przenoszone w niezmienionym stanie we wszystkich kierunkach. Siła po prostu 100 N nałożone na 1 cm² wytwarza ciśnienie 10 MPa — i to samo ciśnienie działające na powierzchnię cylindra o powierzchni 100 cm² zapewnia siłę wyjściową 100 000 N. To zwielokrotnianie sił jest dokładnie powodem, dla którego hydraulika dominuje w przemyśle ciężkim, sprzęcie budowlanym, przemyśle lotniczym i wytwórczym.

Każdy układ hydrauliczny, od prostej prasy warsztatowej po złożony mechanizm podwozia samolotu, ma tę samą podstawową architekturę: źródło zasilania, pompę, zbiornik płynu, zawory sterujące, siłowniki i ścieżkę powrotną. Zrozumienie każdego elementu wyjaśnia, dlaczego układy hydrauliczne są tak niezawodne i dlaczego pozostają preferowanym rozwiązaniem, gdy wymagana jest zarówno duża gęstość siły, jak i sterowność.

Rola Jednostka hydrauliczna

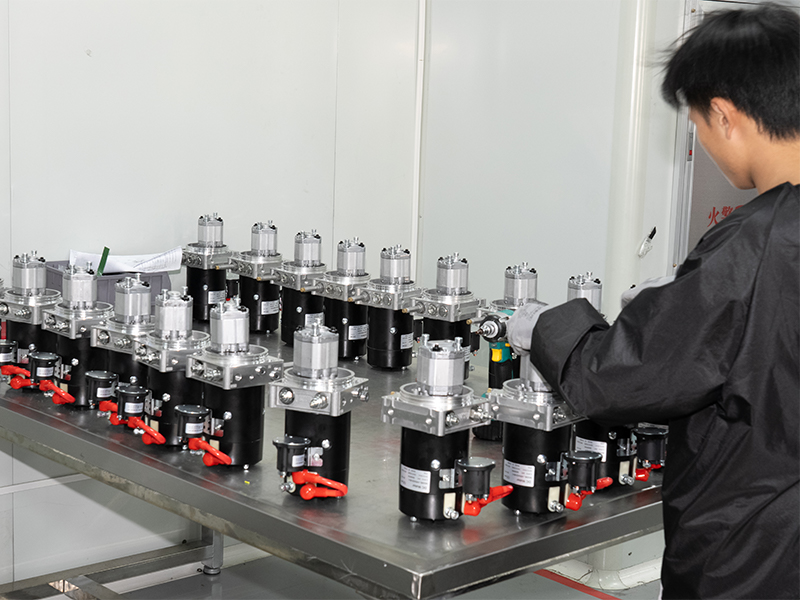

The Zasilacz hydrauliczny (HPU) jest sercem każdego układu hydraulicznego. Jest to samodzielny zespół, który wytwarza, kondycjonuje i dostarcza płyn hydrauliczny pod ciśnieniem do reszty obwodu. Standardowy zasilacz hydrauliczny składa się ze zbiornika płynu, silnika elektrycznego lub spalinowego, pompy hydraulicznej, ciśnieniowego zaworu nadmiarowego, filtra i oprzyrządowania – a wszystko to zamontowane na pojedynczej płycie podstawy lub ramie.

Gdy silnik napędza pompę, płyn jest pobierany ze zbiornika i pod ciśnieniem, zanim zostanie przesłany do przewodu zasilającego systemu. Zawór nadmiarowy działa jak sufit bezpieczeństwa, zapobiegając przekroczeniu wartości znamionowej projektu systemu – zwykle pomiędzy 150 barów (2175 psi) i 350 barów (5075 psi) do przemysłowych zasilaczy HPU, chociaż jednostki specjalistyczne mogą osiągnąć ciśnienie 700 barów lub więcej. Jeśli zapotrzebowanie na siłownik spadnie, pompa z kompensacją ciśnienia automatycznie zmniejsza swoją moc, oszczędzając energię i zmniejszając wytwarzanie ciepła.

Zbiornik w zasilaczu hydraulicznym służy do czegoś więcej niż prostego przechowywania. Umożliwia oddzielenie porwanego powietrza od cieczy, rozprasza ciepło i zapewnia przepływ powrotny wspomagany grawitacyjnie. Objętość zbiornika jest zwykle wielkości ok dwa do trzech razy większe natężenie przepływu pompy na minutę — zatem pompa o wydajności 20 l/min będzie sparowana ze zbiornikiem o pojemności 40–60 l jako punkt odniesienia. Większe obciążenia termiczne lub zastosowania o dużej wydajności powodują zwiększenie tego współczynnika.

Nowoczesne zasilacze hydrauliczne coraz częściej zawierają silniki z napędem o zmiennej prędkości (VSD). Dopasowując prędkość silnika do rzeczywistego zapotrzebowania systemu, zasilacz HPU wyposażony w VSD może zmniejszyć zużycie energii o: 30 do 60 procent w porównaniu do jednostki o stałej prędkości pracującej pod stałym ciśnieniem. W przypadku obiektów obsługujących układy hydrauliczne na wiele zmian dziennie przekłada się to na znaczne oszczędności kosztów operacyjnych w całym okresie użytkowania maszyny.

Kluczowe elementy znalezione wewnątrz zasilacza hydraulicznego

• Zbiornik: Przechowuje płyn, umożliwia separację powietrza i wspomaga zarządzanie temperaturą.
• Pompa: Przekształca energię mechaniczną w przepływ i ciśnienie płynu — typ przekładni, łopatki lub tłoka, w zależności od wymagań dotyczących ciśnienia i przepływu.
• Główny poruszający: Silnik elektryczny lub silnik napędzający wał pompy.
• Zawór nadmiarowy ciśnienia: Otwiera się, aby skierować nadmiar przepływu z powrotem do zbiornika, gdy ciśnienie w systemie przekroczy wartość zadaną.
• Zespół filtra: Usuwa zanieczyszczenia cząstkami stałymi, zwykle o wielkości 10–25 mikronów, do standardowych zastosowań przemysłowych.
• Wymiennik ciepła (opcjonalnie): Jednostka chłodzona powietrzem lub wodą, która utrzymuje temperaturę płynu w zalecanym zakresie roboczym, zwykle 40–60 °C.
• Oprzyrządowanie: Manometry, czujniki temperatury, wskaźniki poziomu i wskaźniki różnicy ciśnień filtrów zapewniają operatorom widoczność w czasie rzeczywistym.

Prawo Pascala: fizyka każdego układu hydraulicznego

Blaise Pascal sformułował swoją zasadę w XVII wieku i pozostaje ona podstawową fizyką każdego współczesnego układu hydraulicznego. Prawo stanowi: ciśnienie wywierane w dowolnym miejscu zamkniętego, nieściśliwego płynu jest przenoszone równomiernie i nie słabnie w każdym kierunku w całym płynie.

W praktyce oznacza to, że mała pompa i silnik mogą wytworzyć ciśnienie w układzie wystarczające do napędzania cylindra o powierzchni czołowej setki razy większej. Rozważmy prosty przykład: pompa dostarcza płyn pod ciśnieniem 200 barów (20 MPa). Cylinder o średnicy otworu 100 mm ma powierzchnię tłoka około 78,5 cm². Siła wyjściowa równa się ciśnieniu pomnożonemu przez powierzchnię — 20 MPa × 78,5 cm² = 157 000 N, czyli około 16 ton siły pchania . Butla ta może ważyć zaledwie 15 kg i zmieścić się w przestrzeni mniejszej niż podręczna walizka.

Ten stosunek siły do ​​rozmiaru nie ma sobie równych w przypadku alternatywnych rozwiązań pneumatycznych lub elektromechanicznych przy równoważnych obciążeniach. Elektryczny siłownik liniowy o podobnych parametrach wymagałby znacznie cięższego i większego zespołu silnik-przekładnia. Cylindry pneumatyczne pracujące przy typowym ciśnieniu powietrza w warsztacie (6–8 barów) wymagałyby wielokrotnie większych średnic otworów, aby uzyskać tę samą siłę wyjściową. Zaletą hydrauliki w zakresie gęstości jest to, że koparki, wtryskarki, systemy sterowania lotem samolotów i prasy hydrauliczne nadal są napędzane hydraulicznie dziesiątki lat po tym, jak alternatywne rozwiązania elektryczne stały się opłacalne w przypadku lżejszych zadań.

Rodzaje pomp hydraulicznych i sposób wytwarzania ciśnienia

Pompa jest jedynym aktywnym elementem przetwarzającym energię w obwodzie hydraulicznym. Jego zadanie jest proste: stworzyć przepływ. Ciśnienie powstaje tylko wtedy, gdy przepływ napotyka opór — spowodowany obciążeniem siłownika, ograniczeniami zaworów lub tarciem w przewodzie. Zrozumienie typów pomp wyjaśnia wiele na temat wydajności systemu i wyborów projektowych.

Pompy zębate

Pompy zębate zewnętrzne to najprostsze i najbardziej ekonomiczne pompy hydrauliczne. Wewnątrz obudowy o małej tolerancji obracają się dwa zazębione koła zębate. Płyn wypełnia przestrzenie pomiędzy zębami przekładni po stronie wlotowej, przemieszcza się po obwodzie obudowy i jest wyciskany po stronie wylotowej w momencie ponownego zazębienia się zębów. Pompy zębate są urządzeniami o stałej wydajności — przemieszczają tę samą objętość na obrót niezależnie od ciśnienia. Działają niezawodnie do ok 250 barów i są szeroko stosowane w maszynach rolniczych, łuparkach i sprzęcie mobilnym, gdzie najważniejszy jest koszt i prostota.

Pompy łopatkowe

W pompach łopatkowych zastosowano łopatki obciążone sprężyną lub ciśnieniem, które wsuwają się i wychodzą ze szczelin w obracającym się wirniku. Gdy wirnik obraca się wewnątrz mimośrodowego pierścienia krzywkowego, komory pomiędzy łopatkami rozszerzają się po stronie wlotowej (wciągając płyn) i kurczą się po stronie wylotowej (wypychając płyn). Pompy łopatkowe zapewniają płynniejszy i cichszy przepływ niż pompy zębate i są powszechnie stosowane w obrabiarkach i prasach przemysłowych pracujących w temp do 175 barów .

Pompy tłokowe

Pompy tłokowe osiowe i promieniowe to wysokowydajne silniki robocze w hydraulice przemysłowej i mobilnej. Wiele tłoków rozmieszczonych wokół centralnego wału wykonuje ruch posuwisto-zwrotny, gdy wał się obraca, zasysając płyn podczas suwu grzbietowego i wydalając go podczas suwu do przodu. Osiowe pompy tłokowe o zmiennym wydatku mogą regulować swoją moc wyjściową poprzez zmianę kąta tarczy sterującej, co czyni je idealnymi do obwodów wykrywających obciążenie i obwodów z kompensacją ciśnienia. Działają niezawodnie przy 350–500 barówów i oferują sprawność objętościową powyżej 95 procent. Stanowią standardowy wybór w przypadku koparek, wtryskarek i instalacji zasilaczy hydraulicznych wymagających precyzyjnego sterowania.

Zawory hydrauliczne: sterowanie kierunkiem, ciśnieniem i przepływem

Zawory regulują przebieg zdarzeń pomiędzy zasilaczem hydraulicznym a siłownikami. Określają, który siłownik otrzymuje przepływ, pod jakim ciśnieniem i z jaką szybkością. Bez zaworów układ hydrauliczny nie miałby możliwości sterowania – jedynie surową, niekierowaną siłę.

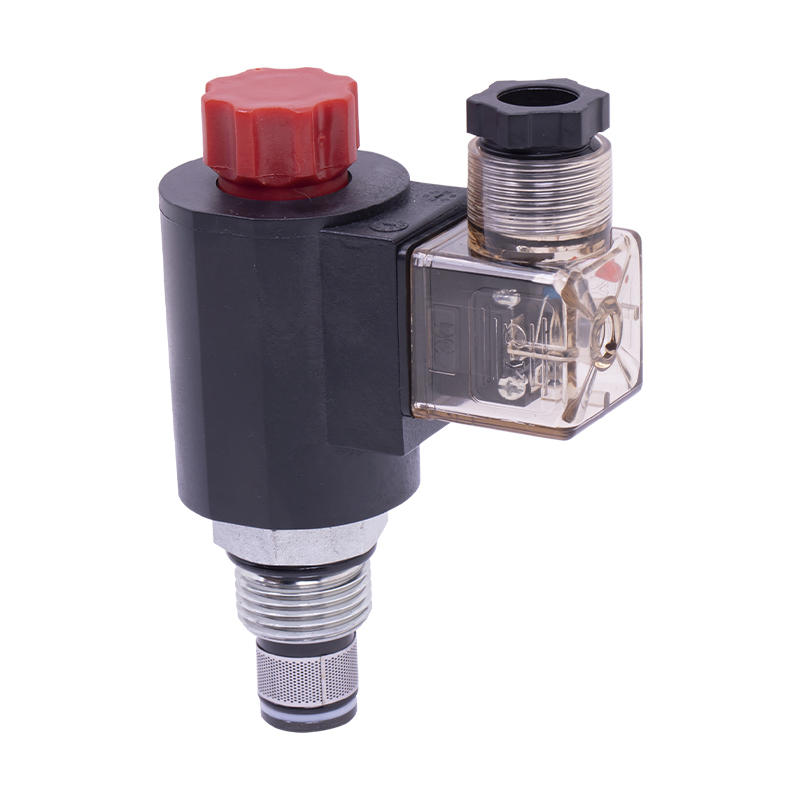

Kierunkowe zawory sterujące

Kierunkowe zawory sterujące (DCV) kierują płyn pod ciśnieniem do żądanego portu cylindra lub silnika. Zawór kierunkowy 4/3 — cztery przyłącza, trzy pozycje — jest najpopularniejszym typem w hydraulice przemysłowej. W położeniu środkowym (neutralnym) przepływ może zostać zablokowany, skierowany do zbiornika lub pozostawiony do pływania, w zależności od wybranej konfiguracji środkowej. Włączają się DCV sterowane elektromagnetycznie 15–50 milisekund , dzięki czemu nadają się do szybkich, powtarzalnych cykli automatycznych. Proporcjonalne przetworniki DCV w sposób ciągły modulują położenie szpuli, umożliwiając płynną kontrolę prędkości zamiast nagłego włączania/wyłączania.

Zawory regulujące ciśnienie

Zawory nadmiarowe ustalają maksymalny pułap ciśnienia w systemie. Zawory redukcyjne utrzymują niższe, stałe ciśnienie w obwodzie wtórnym. Zawory sekwencyjne uruchamiają drugi siłownik dopiero po osiągnięciu ustawionego ciśnienia w pierwszym obwodzie – jest to przydatne w sekwencjach zaciskania i formowania. Zawory z przeciwwagą utrzymują ładunek w pozycji, wymagając minimalnego ciśnienia pilota przed umożliwieniem opuszczenia siłownika, zapobiegając niekontrolowanemu opadaniu pod wpływem siły ciężkości.

Zawory sterujące przepływem

Zawory sterujące przepływem ograniczają przepływ płynu w celu regulacji prędkości siłownika. Prosty zawór iglicowy tworzy regulowany otwór. Sterowanie przepływem z kompensacją ciśnienia utrzymuje stałe natężenie przepływu niezależnie od zmian obciążenia — jeśli obciążenie wzrasta i ciśnienie w systemie wzrasta, kompensator automatycznie dostosowuje się, aby utrzymać stały przepływ (a tym samym prędkość siłownika). Ma to kluczowe znaczenie w zastosowaniach takich jak osie podawania pras lub napędy przenośników, gdzie stała prędkość ma znaczenie niezależnie od wahań obciążenia.

Siłowniki hydrauliczne: przekształcanie ciśnienia płynu w pracę

Siłowniki to miejsca, w których energia hydrauliczna staje się użyteczną pracą mechaniczną. Dwie główne kategorie obejmują zdecydowaną większość zastosowań: siłowniki liniowe (cylindry) i siłowniki obrotowe (silniki hydrauliczne).

Cylindry hydrauliczne

Cylinder hydrauliczny przekształca ciśnienie płynu w siłę liniową i ruch. Płyn pod ciśnieniem dostaje się do końca nasadki, popychając tłok i wysuwając pręt. Aby się wycofać, płyn dostaje się do końca pręta. Ponieważ pręt zajmuje część obszaru końcówki drążka, siła rozciągająca zawsze przewyższa siłę wycofania przy tym samym ciśnieniu — jest to kwestia projektowa, którą należy uwzględnić w przypadku zastosowań związanych z zaciskaniem, formowaniem i podnoszeniem.

Typy cylindrów obejmują cylindry z drążkiem kierowniczym (łatwe w obsłudze, powszechnie dostępne w standardowych średnicach otworów od 25 mm do 200 mm), cylindry spawane (kompaktowe, o wyższym ciśnieniu znamionowym) i cylindry teleskopowe (wiele zagnieżdżonych stopni zapewniających długi skok i krótką długość po złożeniu, powszechne w wywrotkach i przyczepach wywrotkach). Cylindry o dużej wytrzymałości stosowane w prasach hydraulicznych rutynowo obsługują siły przekraczające 500 ton .

Silniki hydrauliczne

Silniki hydrauliczne przekształcają przepływ i ciśnienie płynu w ciągły ruch obrotowy. Motoreduktory, silniki łopatkowe i silniki tłokowe odzwierciedlają konstrukcję swoich odpowiedników w pompach, ale działają w trybie odwrotnej konwersji energii. Silniki tłokowe promieniowe o wysokim momencie obrotowym i niskiej prędkości są stosowane w napędach kół, wciągarkach i napędach przenośników, gdzie bezpośrednie połączenie z ładunkiem eliminuje skrzynie biegów. Rozwiązaniem może być silnik kołowy w dużej ciężarówce do transportu górniczego moment obrotowy ponad 10 000 Nm z opakowania mieszczącego się wewnątrz samej piasty koła.

Płyn hydrauliczny: dlaczego ma to większe znaczenie, niż większość ludzi zdaje sobie sprawę

Płyn hydrauliczny to nie tylko medium przenoszące ciśnienie — jest to jednocześnie środek smarny dla każdej pompy, zaworu i siłownika w obwodzie. Jej wybór wpływa bezpośrednio na wydajność systemu, żywotność komponentów i ryzyko awarii. Używanie niewłaściwego płynu lub dopuszczenie do degradacji dobrego płynu jest jedną z głównych przyczyn awarii układu hydraulicznego na polu.

Płyny na bazie oleju mineralnego (najczęściej klasy ISO VG 46 i ISO VG 68) są stosowane w większości przemysłowych i mobilnych układów hydraulicznych. Oferują doskonałą smarowność, dobrą stabilność termiczną i szeroką dostępność handlową. ISO VG 46 to domyślny wybór dla większości przemysłowych instalacji HPU pracujących w temperaturze otoczenia 20–50°C.

W zastosowaniach w pobliżu otwartego płomienia, gorących powierzchni lub w środowiskach, w których ryzyko pożaru jest przedmiotem zainteresowania przepisów – huty, odlewnie ciśnieniowe, kopalnie podziemne – wymagane są płyny ognioodporne. Dostępne opcje obejmują mieszanki wody i glikolu (HFC), estry fosforanowe (HFD) i biodegradowalne płyny na bazie roślin. Każdy z nich ma określone wymagania dotyczące zgodności dotyczące uszczelek, powłok i metali. Na przykład płyny zawierające estry fosforanowe atakują uszczelki poliuretanowe i wymagają całkowitego przepłukania układu i wymiany uszczelek w przypadku zmiany oleju mineralnego.

Zanieczyszczenie płynów jest przyczyną szacunkowo 70–80 procent awarii układu hydraulicznego. Zanieczyszczenia cząstkowe — resztki metalu, wchłonięty brud, piasek odlewniczy — działają jak materiał ścierny w przypadku luzów pompy i zaworów mierzonych w mikronach. Kody czystości ISO (ISO 4406) klasyfikują poziomy zanieczyszczeń na podstawie liczby cząstek na mililitr w trzech zakresach wielkości. Większość producentów pomp tłokowych wymaga czystości płynu wynoszącej ISO 16/14/11 lub lepsza aby zachować ważność gwarancji. Osiągnięcie i utrzymanie tego poziomu wymaga wysokowydajnych filtrów na linii powrotnej, filtrów odpowietrzających w punktach napełniania zbiorników oraz programów regularnego pobierania próbek oleju.

Jak działa kompletny obwód hydrauliczny krok po kroku

Śledzenie płynu w całym obwodzie roboczym pozwala na wyraźną interakcję pomiędzy wszystkimi elementami. Poniżej opisano typowy przemysłowy układ hydrauliczny typu open-center, zasilany przez hydrauliczny zespół napędowy napędzający cylinder dwustronnego działania.

1. Płyn w spoczynku w zbiorniku. Silnik HPU jest wyłączony. Płyn znajduje się w zbiorniku pod ciśnieniem atmosferycznym, jest kondycjonowany i filtrowany z poprzedniego cyklu.
2. Silnik uruchamia się, pompa pobiera płyn. Silnik elektryczny napędza wał pompy. Pompa tworzy na wlocie strefę niskiego ciśnienia, wciągając ciecz przez filtr siatkowy do obudowy pompy.
3. Pompa wywiera ciśnienie na linię zasilającą. Pompa tłoczy płyn do przewodu ciśnieniowego. Ponieważ zawór kierunkowy znajduje się w położeniu neutralnym (środkowym), przepływ przepływa z powrotem do zbiornika przez nieobciążony kanał środkowy pod niskim ciśnieniem, co minimalizuje zużycie energii w trybie gotowości.
4. Operator lub układ sterujący sygnalizuje zawór kierunkowy. Elektromagnes przesuwa suwak zaworu, łącząc przewód zasilający pompy z przyłączem na końcu cylindra i łącząc przyłącze na końcu tłoczyska z przewodem powrotnym.
5. Cylinder wysuwa się pod obciążeniem. Płyn pod ciśnieniem dostaje się do końca korka, wytwarzając siłę na powierzchni czołowej tłoka. Cylinder wysuwa się, wypierając płyn z końca tłoczyska z powrotem przez zawór do przewodu powrotnego.
6. Ciśnienie w układzie wzrasta, aby sprostać oporowi obciążenia. Jeśli obciążenie jest duże, ciśnienie w układzie wzrasta, aż do osiągnięcia równowagi sił. Jeżeli zapotrzebowanie przekracza nastawę zaworu nadmiarowego, zawór nadmiarowy otwiera się i kieruje nadmiar przepływu do zbiornika, zapobiegając powstaniu nadciśnienia.
7. Płyn powrotny przechodzi przez filtr i wymiennik ciepła. Płyn powracający z siłownika przechodzi przez filtr przewodu powrotnego, usuwając zanieczyszczenia powstałe w trakcie cyklu pracy. Jeśli zamontowany jest wymiennik ciepła, tutaj zarządza się temperaturą płynu.
8. Płyn wraca do zbiornika, cykl się powtarza. Kondycjonowany płyn ponownie trafia do zbiornika, oddzielane jest powietrze i płyn jest gotowy na kolejne zapotrzebowanie.

Układy hydrauliczne otwarte i zamknięte

Terminy „otwarty” i „zamknięty” opisują, co dzieje się z przepływem, gdy wszystkie zawory kierunkowe znajdują się w położeniu neutralnym (nieuruchomionym). To rozróżnienie ma znaczące konsekwencje dla wydajności systemu, reakcji i złożoności projektu.

Systemy otwartego centrum

W systemie otwartym przepływ pompy krąży z powrotem do zbiornika przez otwarte środkowe kanały zaworów kierunkowych, gdy nie jest używany żaden siłownik. W trybie gotowości pompa pracuje przy niskim ciśnieniu, co ogranicza wytwarzanie ciepła i zużycie pompy. Pompy zębate o stałej wydajności doskonale nadają się do obwodów otwartych. Jest to architektura dominująca w ciągnikach rolniczych, wózkach widłowych i prostszym sprzęcie mobilnym.

Systemy o ośrodku zamkniętym

W układzie zamkniętym wszystkie porty zaworów są zablokowane w położeniu neutralnym. Pompa musi mieć zmienną wydajność (lub musi być wyposażona w akumulator), aby uniknąć spadku ciśnienia przy pełnym ciśnieniu w przypadku zablokowanych portów. Pompy tłokowe o zmiennym ciśnieniu z kompensacją ciśnienia stanowią standardowe połączenie — rozbijają skok do przepływu bliskiego zeru, gdy nie ma zapotrzebowania na siłownik, utrzymując ustawione ciśnienie przy minimalnych kosztach energii. Systemy o zamkniętym środku obsługują wiele niezależnych siłowników działających jednocześnie przy różnych ciśnieniach, co czyni je standardem w złożonych maszynach przemysłowych, serwohydraulicznych systemach testowych i zaawansowanych konstrukcjach zasilaczy hydraulicznych do automatyzacji produkcji.

Zastosowania w świecie rzeczywistym, które zależą od układów hydraulicznych

Różnorodność zastosowań hydraulicznych odzwierciedla unikalne połączenie tej technologii, dużej gęstości siły, sterowalności i niezawodności w trudnych warunkach.

Sprzęt budowlany i do robót ziemnych

Koparka o masie 30 ton może mieć pięć lub więcej niezależnie sterowanych obwodów hydraulicznych — wysięgnik, ramię, łyżka, mechanizm obrotu i układ jazdy — wszystkie zasilane przez jeden lub dwa zasilacze HPU wytwarzające połączone przepływy ponad 400 l/min przy 350 barach . Układ hydrauliczny umożliwia operatorom jednoczesne obracanie górnej części konstrukcji podczas opuszczania wysięgnika i zwijania łyżki — skoordynowany ruch w trzech osiach, który byłby prawie niemożliwy w przypadku połączeń mechanicznych. Spycharki gąsienicowe, ładowarki kołowe, równiarki samojezdne i hydrauliczne kruszarki skał działają w oparciu o te same podstawowe zasady hydrauliczne.

Prasy przemysłowe i maszyny formujące

Prasy do tłoczenia metali, młoty kuźnicze, prasy do głębokiego tłoczenia i prasy do formowania tłocznego gumy, wszystkie opierają się na układach hydraulicznych do głównego wytwarzania siły. Może rozwinąć się duża hydrauliczna prasa kuźnicza 80 000 kN (8 000 ton) siły formującej. Zasilacz hydrauliczny takiej prasy to znaczna instalacja — często składa się z wielu zespołów pomp o łącznej mocy silnika przekraczającej 1000 kW — a jednak prędkość i siłę skoku prasy można kontrolować z milimetrową precyzją za pomocą obwodów serwoproporcjonalnych zaworów.

Maszyny do formowania wtryskowego

Konwencjonalne wtryskarki hydrauliczne wykorzystują centralny zasilacz HPU do zasilania sekwencji zaciskania, wtryskiwania, obracania ślimaka i wyrzucania. Maszyna o sile zwarcia wynoszącej 1000 ton wymaga układu hydraulicznego zdolnego do wielokrotnego wytwarzania tej siły w cyklach trwających zaledwie 10–15 sekund. Zasilacze HPU z pompą o zmiennym wydatku z osiami wtrysku serwozaworów zapewniają połączenie dużej siły zwarcia i precyzyjnego profilowania prędkości wtrysku, czego wymaga nowoczesna jakość części z tworzyw sztucznych.

Systemy lotnicze i lotnicze

Samoloty komercyjne wykorzystują układy hydrauliczne działające przy 207–345 barów (3000–5000 psi) do zasilania powierzchni sterowych lotu, podwozia, hamulców kół i odwracaczy ciągu. Boeing 737 ma trzy niezależne układy hydrauliczne o łącznej pojemności płynu około 90 litrów. Architektura redundancji gwarantuje, że żadna pojedyncza awaria nie pozbawi statku powietrznego mocy hydraulicznej dostarczanej do krytycznych powierzchni. Samolotowe zasilacze HPU (zwane w lotnictwie hydraulicznymi agregatami napędowymi) wykorzystują pompy napędzane silnikiem, pompy z silnikiem elektrycznym i turbiny powietrzne tłokowe jako źródła zapasowe.

Zastosowania offshore i morskie

Podmorskie zabezpieczenia przed wydmuchami (BOP) w odwiertach naftowych i gazowych wykorzystują wstępnie naładowane akumulatory hydrauliczne do zamykania w sytuacji awaryjnej masywnych elementów uszczelniających tłoków i pierścieni. Układy hydrauliczne dźwigów morskich, wciągarek cumowniczych i napinaczy do układania rur działają w środowisku mgły solnej, wibracji i ekstremalnych temperatur, które szybko pogarszają alternatywy elektryczne. Samosmarujący charakter płynu hydraulicznego i tolerancja elementów hydraulicznych na obciążenia udarowe sprawiają, że hydraulika jest jedynym praktycznym wyborem w tych środowiskach.

Typowe usterki układu hydraulicznego i sposoby ich diagnozowania

Nawet dobrze utrzymane układy hydrauliczne ulegają awariom. Wiedza o tym, które objawy wskazują na przyczyny źródłowe, radykalnie skraca czas rozwiązywania problemów.

Powolne lub słabe działanie siłownika

Jeżeli cylinder wysuwa się powoli lub silnik pracuje poniżej prędkości znamionowej, należy najpierw sprawdzić przepływ wyjściowy pompy i ciśnienie. Zużyta pompa zębata może stracić 15–25 procent przepływu znamionowego przez wewnętrzny wyciek, zanim operator zauważy oczywiste objawy. Odczyty manometru niższe od wartości zadanej zaworu nadmiarowego pod obciążeniem wskazują albo na zużycie pompy, albo na częściowo otwarty zawór nadmiarowy. Wewnętrzny wyciek w cylindrze (omijający uszczelki tłoka) powoduje pełzanie pod długotrwałym obciążeniem — można to sprawdzić, przykładając pełne ciśnienie i mierząc, czy cylinder dryfuje przy zablokowanym zaworze kierunkowym.

Nadmierne wytwarzanie ciepła

Temperatura robocza powyżej 60–70°C przyspiesza degradację płynu, pogorszenie uszczelnienia i zużycie pompy. Typowe przyczyny to zawór nadmiarowy ustawiony zbyt blisko ciśnienia roboczego (powodujący ciągłe wyrzucanie nadmiernego przepływu), zablokowany lub zbyt mały wymiennik ciepła, niewystarczająca objętość zbiornika lub zanieczyszczony płyn o obniżonej lepkości. System, który stale się nagrzewa, zużywa zestaw uszczelek w ułamku ich normalnego okresu użytkowania.

Głośna praca pompy

Kawitacja — powstawanie i zapadanie się pęcherzyków pary na wlocie pompy — powoduje charakterystyczny dźwięk grzechotania lub zgrzytania i powoduje poważne uszkodzenia erozyjne wewnętrznych elementów pompy. Jest to spowodowane zatkanym przewodem ssawnym, zatkanym filtrem siatkowym, zbyt zimnym i lepkim płynem lub zbyt niskim poziomem zbiornika. Napowietrzanie, podczas którego powietrze jest zasysane przez nieszczelne uszczelnienie wału lub poluzowaną złączkę ssącą, powoduje powstawanie wyższej częstotliwości wycia lub piany w zbiorniku. Obydwa warunki należy niezwłocznie skorygować, aby uniknąć zniszczenia pompy.

Wyciek zewnętrzny

Wycieki płynu hydraulicznego stanowią zarówno problem operacyjny, jak i zagrożenie dla środowiska i pożaru. Nieszczelności złączy są często spowodowane nieprawidłowym montażem — połączeniami gwintowanymi o zbyt dużym lub zbyt niskim momencie dokręcenia, uszkodzonymi powierzchniami uszczelniającymi lub nieprawidłowym kształtem gwintu (na przykład mieszanie NPT i BSP). Nieszczelności uszczelek tłoczyska wskazują na zużyte lub uszkodzone uszczelki tłoczyska, porysowane powierzchnie tłoczyska lub nadmierne obciążenie boczne tłoczyska. W każdym przypadku naprawa jest prosta po prawidłowym zidentyfikowaniu źródła.

Najlepsze praktyki w zakresie konserwacji układu hydraulicznego

Większości awarii układu hydraulicznego można zapobiec dzięki zorganizowanej konserwacji. Poniższe praktyki, stosowane konsekwentnie, wydłużą żywotność podzespołów i zredukują nieplanowane przestoje.

• Pobieranie próbek i analiza oleju: Pobieraj próbkę płynu z turbulentnego punktu obwodu pod napięciem co 500–1000 godzin pracy. Analiza laboratoryjna podaje liczbę cząstek, lepkość, zawartość wody, liczbę kwasową i pierwiastkowe metale ścierne. Wyniki trendów dla wielu próbek pozwalają wykryć problemy, zanim spowodują awarię.
• Wymiana filtra zgodnie z harmonogramem: Postępuj zgodnie z zaleceniami producenta lub, lepiej, wymień filtry w przypadku stanu wskaźnika różnicy ciśnień. Wskaźnik obejścia, który pękł, oznacza, że ​​zanieczyszczony płyn krążył w stanie niefiltrowanym — jest to poważne zdarzenie wymagające zbadania przyczyny źródłowej.
• Konserwacja poziomu zbiornika i odpowietrznika: W maszynach o dużej wydajności należy codziennie sprawdzać poziom. Wymień filtry odpowietrzające zbiornik zgodnie z harmonogramem producenta — zatkany odpowietrznik wytwarza w zbiorniku podciśnienie, które wspomaga kawitację. Większość odpowietrzników należy wymieniać co 1000–2000 godzin w normalnych środowiskach przemysłowych.
• Sprzęgło i osiowanie silnika: Niewspółosiowość pomiędzy silnikiem HPU a pompą powoduje promieniowe obciążenia boczne na łożysku wału pompy, które nie jest dla nich zaprojektowane. Nawet 0,1 mm niewspółosiowości równoległej może skrócić żywotność łożyska o połowę. Najlepszą praktyką jest osiowanie laserowe podczas instalacji i po wymianie silnika lub pompy.
• Kontrola węża i złączki: Węże hydrauliczne mają ograniczoną żywotność, niezależnie od wyglądu. Wielu producentów zaleca wymianę węży na np cykl sześcioletni w zastosowaniach przemysłowych. Co kwartał sprawdzaj węże pod kątem ścierania, załamań, pęknięć pokrywy i integralności kształtki złączki. Awaria węża przy ciśnieniu 350 barów jest poważnym zdarzeniem zagrażającym bezpieczeństwu.
• Weryfikacja zaworu nadmiarowego: Co roku sprawdzaj ciśnienie pęknięcia zaworu nadmiarowego za pomocą skalibrowanego manometru testowego i przepływomierza. Zawór nadmiarowy, który dryfuje poniżej wartości zadanej, ograniczy maksymalną siłę systemu; taki, który się zaciął, całkowicie zapobiegnie wzrostowi ciśnienia.

Hydraulika, pneumatyka czy elektromechanika: kiedy wybrać każdy z nich

Wszystkie trzy technologie przesyłają i kontrolują moc, ale każda z nich ma zakres wydajności, w którym jest wyraźnie lepsza od pozostałych.

Układy pneumatyczne wykorzystują sprężone powietrze pod ciśnieniem 6–12 barów i idealnie nadają się do wysokocyklowych i lekkich zastosowań liniowych: zaciskanie, przenoszenie części, małe prasy i narzędzia pneumatyczne. Ich zaletami są czystość (brak zanieczyszczeń olejem), krótkie czasy cykli i niski koszt komponentów. Ich ograniczeniem jest siła wyjściowa — cylinder pneumatyczny o średnicy 63 mm i ciśnieniu 6 barów dostarcza około 1870 N, co stanowi ułamek możliwości jego hydraulicznego odpowiednika przy tej samej średnicy średnicy.

Siłowniki elektromechaniczne (śruba kulowa serwomotoru lub przekładnia silnika serwo) zapewniają najwyższą dokładność pozycjonowania i najprostsze monitorowanie energii. Coraz bardziej konkurują z hydrauliką w zakresie mocy do ok 200 kN dla osi liniowych. Powyżej tego progu rozmiary silnika i skrzyni biegów stają się niepraktyczne, a cylindry hydrauliczne pozostają lepsze pod względem technicznym i ekonomicznym.

Hydraulika pozostaje oczywistym wyborem, gdy wymagania dotyczące siły przekraczają 200 kN, gdy obciążenia udarowe i tolerancja na przeciążenia są krytyczne, gdy siłownik musi utrzymywać pozycję pod ciągłym obciążeniem bez ciągłego poboru mocy lub gdy środowisko pracy — ciepło, wibracje, zmywanie, ryzyko wybuchu — wyklucza lub komplikuje rozwiązania elektryczne. Zdolność zasilacza hydraulicznego do zasilania wielu siłowników przy różnych ciśnieniach i przepływach z jednego źródła zasilania zapewnia również zalety architektury systemu, które są trudne do odtworzenia w przypadku rozproszonych napędów elektromechanicznych.
