Co to jest moc hydrauliczna? Jak to działa i najważniejsze zastosowania

Co to jest moc hydrauliczna — bezpośrednia odpowiedź

Energia hydrauliczna polega na wykorzystaniu płynu pod ciśnieniem — prawie zawsze na bazie oleju — do przenoszenia siły i wykonywania pracy mechanicznej. Podstawową zasadą jest prawo Pascala: ciśnienie wywierane na zamknięty płyn jest przenoszone równomiernie we wszystkich kierunkach. Oznacza to, że stosunkowo niewielka siła wejściowa działająca na małą powierzchnię tłoka może zostać wzmocniona w potężną siłę wyjściową na większej powierzchni tłoka. W praktyce właśnie dlatego kompaktowy siłownik hydrauliczny może unieść 30-tonową łyżkę koparki, zacisnąć prasę z siłą tysięcy kiloniutonów lub napędzać przekładnię sterową statku z precyzyjną i powtarzalną dokładnością.

Źródłem energii w układzie hydraulicznym jest agregat hydrauliczny (HPU) — czasami nazywany zasilaczem hydraulicznym lub elektrownią. Przekształca energię elektryczną (lub olej napędowy) w energię hydrauliczną, napędzając pompę, która spręża płyn, a następnie rozprowadza to ciśnienie przez węże, zawory i cylindry do miejsca, w którym należy wykonać pracę. Bez odpowiednio dobranego zasilacza HPU nawet najbardziej wyrafinowane podzespoły nie będą działać niezawodnie.

Moc hydrauliczną mierzy się w kilowatach (kW) lub mocy (KM), a ciśnienie w układzie podaje się w barach lub PSI. Przemysłowe układy hydrauliczne powszechnie działają pomiędzy 150 barów (2175 PSI) i 350 barów (5076 PSI) , chociaż systemy ultrawysokiego ciśnienia w zastosowaniach lotniczych i podmorskich mogą przekraczać 700 barów. Natężenie przepływu — mierzone w litrach na minutę (L/min) lub galonach na minutę (GPM) — określa prędkość siłownika, podczas gdy ciśnienie określa siłę wyjściową.

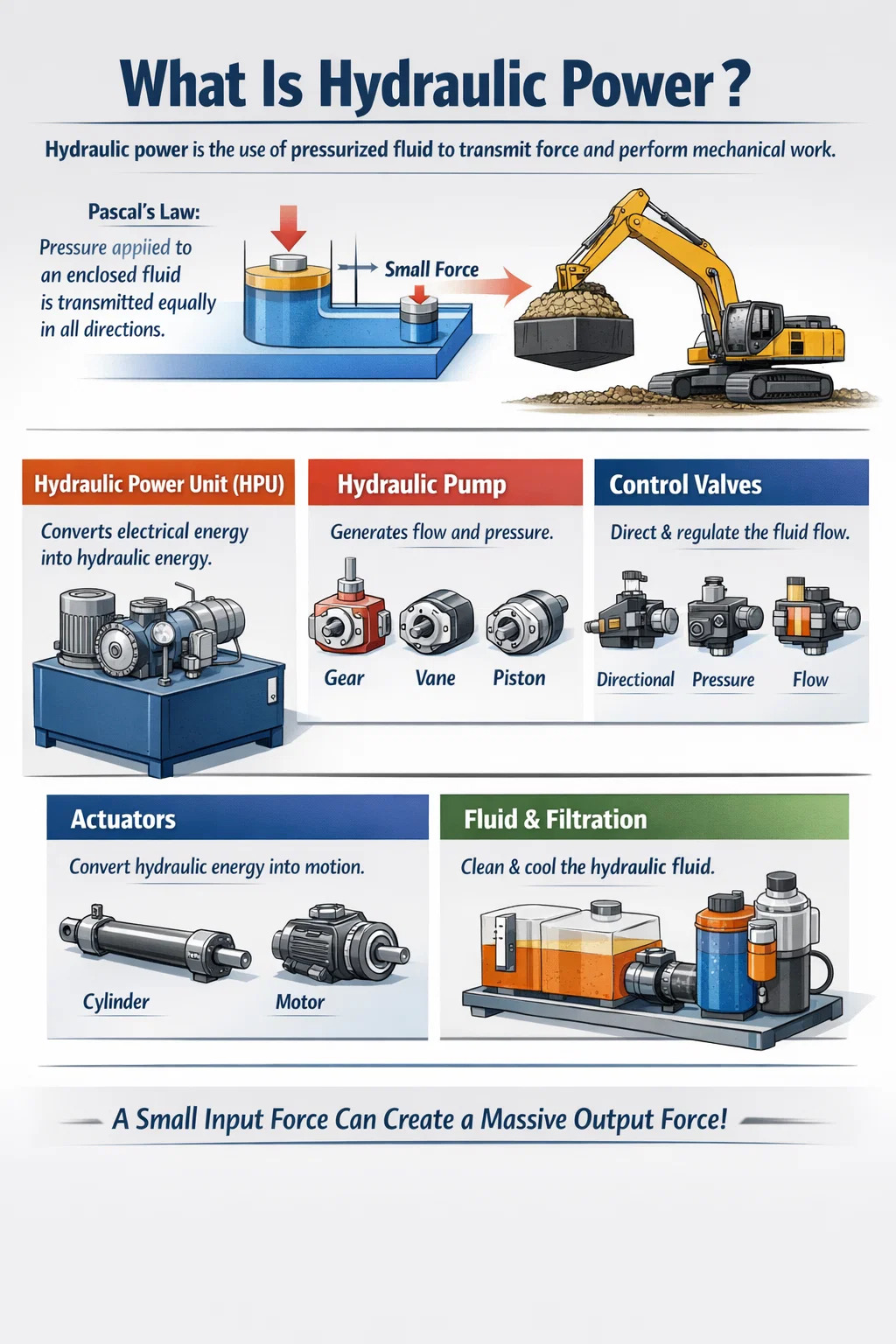

Podstawowe elementy układu hydraulicznego

Kompletny obwód hydrauliczny składa się z kilku współzależnych elementów. Każdy z nich odgrywa określoną rolę; słabość w jakiejkolwiek części pogarsza ogólną wydajność systemu.

Zasilacz hydrauliczny (HPU)

HPU jest sercem systemu. Zwykle składa się z silnika elektrycznego lub silnika spalinowego, pompy hydraulicznej, zbiornika (zbiornika) do przechowywania płynu, wymiennika ciepła lub obwodu chłodzącego, zespołów filtracyjnych, ciśnieniowych zaworów bezpieczeństwa i akumulatora w wielu wersjach. Pojemność zbiornika waha się od kilku litrów w kompaktowych zasilaczach do kilku tysięcy litrów w dużych stacjach przemysłowych. Wartości znamionowe silników przemysłowych HPU zwykle obejmują: 0,37 kW do ponad 500 kW , w zależności od zapotrzebowania aplikacji.

Pompa hydrauliczna

Pompa zamienia energię mechaniczną na przepływ hydrauliczny. Trzy dominujące typy pomp w zastosowaniach przemysłowych to pompy zębate (ekonomiczne, ciśnienie do ~250 barów), pompy łopatkowe (płynny przepływ, 70–175 barów) i pompy tłokowe (najwyższe ciśnienie i wydajność, do 420 barów lub więcej). Pompy tłokowe o zmiennym wydatku są szczególnie cenione, ponieważ dostosowują wydatek przepływu do zapotrzebowania na obciążenie, zmniejszając zużycie energii o 20–40% w porównaniu z alternatywami o stałym przemieszczeniu.

Zawory sterujące

Kierunkowe zawory sterujące kierują płyn do odpowiedniego siłownika. Zawory regulujące ciśnienie (nadmiarowe, redukcyjne, sekwencyjne) chronią obwód i zarządzają wyjściową siłą. Zawory sterujące przepływem regulują prędkość siłownika. Nowoczesne systemy coraz częściej wykorzystują zawory proporcjonalne lub serwozawory, które reagują na sygnały elektroniczne, umożliwiając sterowanie w pętli zamkniętej – niezbędne w maszynach CNC, formowaniu wtryskowym i robotyce.

Siłowniki

Siłowniki przekształcają energię hydrauliczną z powrotem w pracę mechaniczną. Siłowniki liniowe (cylindry) wytwarzają siłę pchającą/ciągnącą, podczas gdy silniki hydrauliczne wytwarzają moment obrotowy. Średnice otworów cylindrów wahają się od 20 mm w maszynach kompaktowych do ponad 1000 mm w dużych urządzeniach prasowych. Cylinder o średnicy 200 mm pracujący pod ciśnieniem 300 barów wytwarza około 942 kN (około 96 ton metrycznych) siły zaciskania lub podnoszenia.

Płyn i filtracja

Płyn hydrauliczny spełnia jednocześnie cztery funkcje: przenoszenie mocy, smarowanie elementów wewnętrznych, odprowadzanie ciepła i luzy uszczelniające. Olej mineralny ISO VG 46 jest najczęściej stosowanym gatunkiem w maszynach przemysłowych. Zanieczyszczenia są główną przyczyną awarii hydraulicznych — badania przeprowadzone w branży energetyki cieczowej konsekwentnie to pokazują ponad 70% awarii układów hydraulicznych są związane z zanieczyszczeniem. Docelowa czystość to zazwyczaj klasa ISO 4406 16/14/11 dla systemów serwo i 18/16/13 dla obwodów standardowych.

Jak działa agregat hydrauliczny — krok po kroku

Zrozumienie wewnętrznej sekwencji zasilacza HPU pomaga zarówno w rozwiązywaniu problemów, jak i projektowaniu systemu.

1. Silnik elektryczny uruchamia się i napędza pompę hydrauliczną ze stałą lub zmienną prędkością.
2. Pompa pobiera płyn ze zbiornika przez sitko ssące, spręża go i tłoczy do przewodu ciśnieniowego.
3. Zawór nadmiarowy ciśnienia ustawia maksymalne ciśnienie w systemie. Jeżeli zapotrzebowanie na instalacji jest niskie, nadmiar przepływu powraca do zbiornika przez zawór nadmiarowy, zamieniając się w ciepło – dlatego tak ważna jest efektywność energetyczna.
4. Płyn pod ciśnieniem przepływa przez węże lub rury stalowe do kolektora zaworu sterującego kierunkiem.
5. Kiedy operator lub sterownik PLC sygnalizuje przesunięcie zaworu, płyn kieruje się do odpowiedniego siłownika. Siłownik wysuwa się, chowa lub obraca zgodnie z poleceniem.
6. Płyn powrotny z siłownika przepływa z powrotem do zbiornika przez filtr powrotny, który usuwa cząstki powstałe w wyniku zużycia podzespołów.
7. Wymiennik ciepła lub chłodnica powietrzna utrzymuje temperaturę oleju w zalecanym zakresie – zazwyczaj 35°C do 60°C — w celu ochrony uszczelek i utrzymania lepkości.
8. Czujniki monitorują ciśnienie, temperaturę i poziom płynu, przekazując dane do panelu sterowania lub systemu SCADA w celu nadzoru w czasie rzeczywistym.

Można dodać akumulator — zbiornik ciśnieniowy z pęcherzem naładowanym gazem — w celu magazynowania energii hydraulicznej i uwalniania jej w sytuacjach nagłego zapotrzebowania, co pozwala zasilaczowi HPU na użycie mniejszego silnika przy jednoczesnym spełnieniu wymagań obciążenia szczytowego. Technika ta jest powszechna w prasach krawędziowych i sprzęcie do odlewania ciśnieniowego.

Moc hydrauliczna a moc elektryczna i pneumatyczna

Inżynierowie często porównują układy hydrauliczne, elektryczne i pneumatyczne przed przystąpieniem do projektowania. Każde podejście ma rzeczywiste mocne strony i konkretne ograniczenia.

Moc hydrauliczna ma wyraźną przewagę w zastosowaniach wymagających bardzo dużej siły w kompaktowej formie. Cylinder hydrauliczny wytwarzający siłę 500 kN może ważyć 30 kg; osiągnięcie tej samej siły za pomocą elektrycznego siłownika ze śrubą kulową mogłoby wymagać pięciokrotnie większej masy systemu. I odwrotnie, tam, gdzie dominuje dokładność pozycjonowania poniżej milimetra i wymagania dotyczące zerowych wycieków, elektryczne serwonapędy w dużej mierze zastąpiły starsze konstrukcje hydrauliczne w obrabiarkach i sprzęcie półprzewodnikowym.

Nowoczesne układy elektrohydrauliczne łączą oba światy: serwomotor o zmiennej prędkości napędza pompę hydrauliczną, zapewniając ciśnienie i przepływ na żądanie z wydajnością zbliżoną do uruchamiania elektrycznego, przy jednoczesnym zachowaniu gęstości siły hydrauliki. Te serwohydrauliczne zespoły napędowe szybko zyskują zastosowanie w formowaniu wtryskowym i obróbce metali.

Kluczowe gałęzie przemysłu i zastosowania energii hydraulicznej

Zasilanie hydrauliczne jest obecne w prawie każdym sektorze, który obejmuje przemieszczanie ciężkich ładunków, formowanie lub kontrolę siły. Światowy rynek sprzętu hydraulicznego wyceniono na ok 40 miliardów dolarów w 2023 roku i przewiduje się, że do 2030 r. będzie rósł w tempie CAGR wynoszącym około 4,5%, napędzany działalnością budowlaną i popytem na automatykę przemysłową.

Sprzęt budowlany i mobilny

Koparki, buldożery, żurawie i ładowarki są całkowicie zależne od mocy hydraulicznej w zakresie ruchu wysięgnika, ramienia i łyżki. Standardowa koparka o masie 20 ton jest wyposażona w hydrauliczny zespół napędowy dostarczający mniej więcej tyle materiału 130–180 kW przy ciśnieniu systemowym około 350 barów. Układy hydrauliczne wykrywające obciążenie w nowoczesnych koparkach automatycznie dostosowują wydatek pompy do chwilowej wymaganej siły kopania, zmniejszając zużycie paliwa nawet o 25% w porównaniu ze starszymi układami stałociśnieniowymi.

Technologia formowania i tłoczenia metali

Prasy hydrauliczne do tłoczenia, kucia, głębokiego tłoczenia i odlewania ciśnieniowego wymagają kontrolowanych, bardzo dużych sił zwarcia, które są trudne do osiągnięcia w przypadku napędów mechanicznych. Duże prasy kuźnicze pracują przy 50 MN do 750 MN (meganiutonów), zasilany przez wiele zasilaczy HPU pracujących równolegle. Prasy krawędziowe do gięcia blach wykorzystują serwohydrauliczne zespoły napędowe, aby osiągnąć powtarzalność położenia siłownika ± 0,01 mm — specyfikację, która byłaby niemożliwa w przypadku obwodów hydraulicznych o stałym przepływie.

Hydraulika morska i morska

Podmorskie systemy hydrauliczne sterują urządzeniami przeciwerupcyjnymi (BOP), pojazdami zdalnie sterowanymi (ROV) i windami kotwicznymi na platformach morskich. W głębokowodnych układach sterowania BOP stosowane są wysokociśnieniowe agregaty hydrauliczne o ciśnieniu do 690 barów. Wyposażenie pokładu statku — dźwigi, pokrywy luków, rampy rufowe — opiera się na scentralizowanych elektrowniach hydraulicznych, które rozprowadzają ciśnienie po całym statku.

Produkcja przemysłowa

Wtryskarki, maszyny do odlewania ciśnieniowego, prasy do wulkanizacji gumy i urządzenia papiernicze wykorzystują dedykowane zasilacze HPU. Typowa wtryskarka o masie 1000 ton wymaga zasilacza hydraulicznego o mocy znamionowej 55–75 kW o przepływie 100–200 l/min. Przejście tych maszyn na serwohydrauliczne zasilacze HPU zazwyczaj zmniejsza zużycie energii elektrycznej o 30–60% na cykl produkcyjny.

Lotnictwa i Obrony

Powierzchnie sterowe lotu statku powietrznego, podwozie i odwracacze ciągu zależą od działających układów hydraulicznych 207 barów (3000 PSI) w starszych samolotach komercyjnych i 345 barów (5000 PSI) w nowszych konstrukcjach, takich jak Boeing 787 i Airbus A380. Oszczędność masy wynikająca z pracy przy wyższym ciśnieniu umożliwia zastosowanie mniejszych i lżejszych komponentów. Pojazdy wojskowe — czołgi, haubice, peryskopy łodzi podwodnych — podobnie opierają się na kompaktowych hydraulicznych układach zasilania.

Energia Odnawialna

Systemy kontroli nachylenia turbin wiatrowych — które ustawiają kąt każdej łopaty w celu optymalizacji przechwytywania mocy i zapobiegania nadmiernej prędkości — wykorzystują akumulatory i cylindry hydrauliczne. Hydrauliczne systemy pochylania zazwyczaj zapewniają zapasowe magazynowanie energii (w akumulatorze) bezpiecznie pióra łopatek podczas awarii sieci, co jest funkcją bezpieczeństwa, z której systemy elektrohydrauliczne radzą sobie niezawodnie nawet w ekstremalnie niskich lub wysokich temperaturach.

Wybór odpowiedniego zasilacza hydraulicznego

Wybór agregatu hydraulicznego wiąże się z zrównoważeniem wielu parametrów inżynieryjnych i operacyjnych. Niedowymiarowanie zasilacza HPU prowadzi do wydłużenia czasu cyklu, przegrzania i przedwczesnego zużycia. Nadmierne wykorzystanie marnuje kapitał i energię.

Wymagania dotyczące ciśnienia i przepływu

Zacznij od obliczenia obciążenia siłownika. Dla cylindra: Siła (N) = Ciśnienie (Pa) × Powierzchnia (m²). Jeśli potrzebujesz 200 kN z cylindra o średnicy 100 mm, potrzebujesz ciśnienia roboczego co najmniej 255 barów (z marginesem bezpieczeństwa). Natężenie przepływu określa prędkość: cylinder o średnicy 100 mm rozciągający się z szybkością 50 mm/s potrzebuje około 24 l/min . Wymagana moc silnika wynosi P (kW) = [Ciśnienie (bar) × Przepływ (L/min)] ÷ 600, dostosowana do wydajności pompy (zwykle 85–90%).

Rozmiar zbiornika

Powszechną praktyczną zasadą jest dobieranie rozmiaru zbiornika 3–5-krotność natężenia przepływu pompy na minutę . Dlatego pompa dostarczająca 40 l/min potrzebuje zbiornika o pojemności 120–200 litrów. Objętość ta zapewnia wystarczający czas przebywania na ucieczkę porwanego powietrza, rozproszenie ciepła i osadzenie się cząstek, zanim płyn ponownie zacznie krążyć do wlotu pompy.

Przemieszczenie stałe a zmienne

Zasilacze HPU z pompami zębatymi o stałej wydajności są najbardziej ekonomicznym rozwiązaniem, ale stale zapewniają pełny przepływ niezależnie od zapotrzebowania, przekształcając nadmiar energii w ciepło. Zasilacze pomp tłokowych o zmiennym wydatku kosztują mniej więcej 2-3 razy więcej początkowo, ale może obniżyć koszty energii na tyle, aby osiągnąć okres zwrotu inwestycji wynoszący 18–36 miesięcy w ciągłych środowiskach produkcyjnych. W przypadku okresowych cykli pracy — gdy maszyna jest bezczynna przez ponad 50% czasu — zasilacz HPU ze stałą pompą i zaworem rozładowczym jest często lepszym ekonomicznym wyborem.

Serwo-hydrauliczne zespoły napędowe

Serwohydrauliczne (lub elektrohydrauliczne) zespoły napędowe łączą serwonapęd prądu przemiennego o zmiennej prędkości z pompą o stałej wydajności. Napęd dostosowuje prędkość obrotową silnika, aby dokładnie dopasować przepływ i ciśnienie wymagane w każdym momencie cyklu. Ta architektura zapewnia oszczędność energii 40–70% w porównaniu z konwencjonalnymi zasilaczami HPU o stałej prędkości w zastosowaniach takich jak formowanie wtryskowe, a także zmniejsza poziom hałasu o 10–15 dB(A), ponieważ silnik gwałtownie zwalnia podczas faz podtrzymania.

Projekt układu chłodzenia

Każdy wat energii tracony w układzie hydraulicznym zamienia się w ciepło w oleju. System z silnikiem o mocy 37 kW pracującym ze sprawnością 75% generuje około 9 kW ciepła odpadowego, które należy usuwać w sposób ciągły. Chłodnice nadmuchowe są standardem w sprzęcie mobilnym; wymienniki ciepła chłodzone wodą są preferowane w wewnętrznych instalacjach przemysłowych, w których kontrolowana jest temperatura otoczenia. Niewłaściwe dobranie chłodzenia znacznie skraca żywotność uszczelnienia i pompy — temperatura oleju przekraczająca 80°C przyspiesza utlenianie, podwajając szybkość degradacji płynu na każde 10°C wzrostu.

Rodzaje płynów hydraulicznych i ich wpływ na wydajność

Płyn hydrauliczny jest tak samo ważny jak każdy element mechaniczny – jest jednocześnie nośnikiem energii, smarem, nośnikiem ciepła i uszczelniaczem.

• Olej mineralny (ISO VG 32–68): Najczęstszy wybór. Doskonałe smarowanie, szeroka dostępność, umiarkowany koszt. ISO VG 46 jest wartością domyślną dla większości przemysłowych zasilaczy HPU pracujących w temperaturze otoczenia 20–50°C.
• Płyny wodno-glikolowe: Ognioodporny, stosowany w hutach stali i odlewniach ciśnieniowych. Wymagają wyższych prędkości pompy, aby skompensować niższą smarowność i mają działanie korozyjne na elementy zawierające cynk, kadm i magnez.
• Płyny zawierające estry fosforanowe: Najwyższa odporność ogniowa, stosowana w lotnictwie i energetyce. Niekompatybilne ze standardowymi uszczelkami nitrylowymi — obowiązkowe są uszczelki fluorowęglowe (Viton).
• Biodegradowalne oleje roślinne lub syntetyczne płyny estrowe: Wymagane w zastosowaniach wrażliwych ze względu na środowisko, takich jak sprzęt leśny lub w pobliżu dróg wodnych. Smarowanie porównywalne z olejem mineralnym, ale z wyższą biodegradowalnością (>90% w ciągu 28 dni zgodnie z OECD 301B).
• Syntetyczne płyny PAO: Doskonała wydajność w ekstremalnych temperaturach (-54°C do 135°C), niska szybkość utleniania i bardzo długa żywotność. Stosowany w hydraulice samolotów i arktycznym sprzęcie budowlanym.

Monitorowanie stanu płynów — śledzenie lepkości, liczby kwasowej, liczby cząstek i zawartości wody — wydłuża żywotność systemu i zapobiega nieplanowanym przestojom. Programy analizy oleju w głównych zakładach przemysłowych rutynowo osiągają takie wyniki żywotność płynu 5 000–10 000 godzin w porównaniu z domyślnym interwałem wymiany wynoszącym 2000 godzin, zalecanym w przypadku braku programu monitorowania.

Typowe problemy z układem hydraulicznym i sposoby ich diagnozowania

Nawet w dobrze zaprojektowanych układach hydraulicznych z biegiem czasu pojawiają się problemy. Znajomość objawów i ich przyczyn skraca czas rozwiązywania problemów z godzin do minut.

Programy konserwacji oparte na stanie, które łączą analizę oleju, monitorowanie wibracji pompy i silnika oraz obrazowanie termowizyjne w podczerwieni złączy węży i korpusów zaworów, mogą wydłużyć średni czas między awariami (MTBF) o 50–80% w porównaniu z samą planową konserwacją opartą na czasie. Wiele nowoczesnych zasilaczy hydraulicznych jest obecnie wyposażonych w zintegrowane czujniki IoT i łączność z chmurą, co pozwala na ciągłe dostarczanie danych o stanie pracy zespołom konserwacyjnym bez ręcznej kontroli.

Poprawa efektywności energetycznej w nowoczesnych hydraulicznych systemach zasilania

Układ hydrauliczny był od dawna krytykowany za słabą efektywność energetyczną w porównaniu z bezpośrednimi napędami elektrycznymi. W ciągu ostatniej dekady różnica ta znacznie się zmniejszyła w wyniku kilku zmian technologicznych.

• Zasilacze HPU z napędem o zmiennej prędkości: Dopasowanie prędkości silnika do zapotrzebowania eliminuje straty wynikające z dławienia. Dane terenowe z zakładów formowania wtryskowego pokazują oszczędności energii na poziomie 45–65% w porównaniu z podstawowymi zasilaczami HPU o stałej prędkości, z okresami zwrotu inwestycji krótszymi niż dwa lata przy typowych stawkach za energię elektryczną dla przemysłu.
• Obwody wykrywające obciążenie: Pompa podnosi ciśnienie jedynie nieco powyżej aktualnego zapotrzebowania na obciążenie (zwykle margines 20–30 barów), zamiast utrzymywać przez cały czas maksymalne ciśnienie w układzie. Samo to zmniejsza energię napędu pompy o 15–30% w obwodach o zmiennym profilu obciążenia.
• Odzysk energii: W dużych prasach i urządzeniach dźwigowych regeneracyjne obwody hydrauliczne odzyskują energię podczas suwu powrotnego, kierując płyn bezpośrednio od końca tłoczyska do końca korka, zmniejszając wymagania dotyczące przepływu pompy nawet o 40% w przypadku szybkich ruchów.
• Ulepszone uszczelnienia i luzy wewnętrzne: Nowoczesne mieszanki uszczelniające o niskim tarciu i bardziej rygorystyczne tolerancje produkcyjne zmniejszają wewnętrzne straty wycieków w pompach i silnikach, podnosząc sprawność objętościową powyżej 97% w wysokiej jakości pompach tłokowych w porównaniu z 90–93% w starszych konstrukcjach.
• Hydraulika cyfrowa: W niektórych zastosowaniach szybko przełączające się zawory włączające/wyłączające zastępują stale dławiące zawory proporcjonalne, oferując niemal zerowe straty na dławieniu przy jednoczesnym zachowaniu precyzyjnej kontroli.

Norma ISO 4413 i nowsza norma ISO 16431 (wskaźnik wydajności układu hydraulicznego) wyznaczają obecnie wytyczne dla nowych specyfikacji HPU w Europie i coraz częściej w Ameryce Północnej, zmuszając producentów do publikowania zweryfikowanych danych dotyczących wydajności w ramach dokumentacji przetargowej.

Normy bezpieczeństwa i najlepsze praktyki dotyczące zasilaczy hydraulicznych

Układy hydrauliczne magazynują znaczną ilość energii — 200-litrowy zbiornik pod ciśnieniem 300 barów zawiera około 3000 kJ zmagazynowanej energii , porównywalna z energią kinetyczną małego samochodu jadącego z prędkością 180 km/h. Nieprzestrzeganie procedur bezpieczeństwa powoduje poważne obrażenia w wyniku wtrysku płynu pod wysokim ciśnieniem i uwolnienia zmagazynowanej energii.

• Izolacja ciśnienia przed konserwacją: Zawsze rozhermetyzuj system i zablokuj/oznacz (LOTO) źródło zasilania przed otwarciem jakiegokolwiek połączenia. Nigdy nie zakładaj, że zatrzymany silnik oznacza zerowe ciśnienie w układzie — akumulatory i ciśnienie wywołane obciążeniem w cylindrach mogą utrzymywać pełne ciśnienie robocze przez czas nieokreślony.
• Urazy spowodowane wtryskiem hydraulicznym: Nieszczelność po otworku w wężu pod ciśnieniem 200 barów może spowodować przedostanie się płynu przez skórę bez widocznej rany. Każde podejrzenie urazu spowodowanego zastrzykiem wymaga natychmiastowej operacji — jest to nagły przypadek medyczny, a nie drobne skaleczenie.
• Częstotliwość przeglądów węża: ISO 4413 zaleca wizualną kontrolę węża co 3–6 miesięcy i wymianę niezależnie od stanu w okresie użytkowania określonym przez producenta (zwykle 6 lat od daty produkcji lub 4 lata od daty instalacji).
• Zarządzanie ryzykiem pożarowym: Wysokociśnieniowa mgła oleju mineralnego zapalona przez pobliskie źródło ciepła stwarza ryzyko pożaru. Prowadzenie węży z dala od gorących powierzchni, stosowanie ognioodpornego płynu w środowiskach wysokiego ryzyka i instalowanie automatycznych systemów tłumienia w pobliżu dużych zasilaczy hydraulicznych to uznane środki zmniejszające ryzyko.
• Odpowiednie standardy: ISO 4413 (ogólne wymagania bezpieczeństwa dotyczące zasilania płynem hydraulicznym), EN 13135 (dźwigi – sprzęt hydrauliczny), NFPA T2.24.1 (wymagania bezpieczeństwa płynu hydraulicznego w USA) oraz dyrektywa maszynowa CE 2006/42/WE dla zasilaczy HPU na rynku europejskim.

Często zadawane pytania dotyczące zasilania hydraulicznego

Jaka jest różnica między mocą hydrauliczną a ciśnieniem hydraulicznym?

Ciśnienie hydrauliczne jest jednym ze składników mocy hydraulicznej. Moc równa się ciśnieniu pomnożonemu przez natężenie przepływu: P (kW) = [bar × L/min] ÷ 600. System przy ciśnieniu 300 barów i przepływie 5 L/min dostarcza 2,5 kW. Inny przy 100 barach i 50 l/min również zapewnia 8,3 kW. Samo wysokie ciśnienie nie oznacza dużej mocy – natężenie przepływu jest równie ważne.

Jak długo zwykle wytrzymuje agregat hydrauliczny?

Przy prawidłowej konserwacji płynów i wymianie filtrów dobrze zbudowany przemysłowy zasilacz HPU zazwyczaj wystarcza na długo 15–25 lat . Pompa jest zwykle pierwszym elementem ulegającym zużyciu, a jej znamionowa żywotność wynosi 8 000–20 000 godzin, w zależności od typu, ciśnienia roboczego i czystości cieczy. Pompy zębate są najtrwalsze w zanieczyszczonym środowisku; pompy tłokowe zapewniają najdłuższą żywotność, gdy czystość cieczy jest utrzymywana na poziomie ISO 4406 klasa 16/14/11 lub lepsza.

Czy agregat hydrauliczny może być używany na zewnątrz?

Tak, pod warunkiem, że jest przeznaczony do użytku na zewnątrz. Oznacza to stopień ochrony obudowy elektrycznej silnika i panelu sterowania o stopniu ochrony IP65 lub wyższym, zbiornik i ramę ze stali nierdzewnej lub powlekanej, płyn niskotemperaturowy (ISO VG 32 lub płyny syntetyczne o temperaturze do -40°C w warunkach arktycznych) oraz osłony węży odporne na promieniowanie UV. Mobilne zasilacze HPU w sprzęcie budowlanym są z natury przeznaczone do pracy na zewnątrz w każdych warunkach pogodowych.

Co powoduje przegrzanie agregatu hydraulicznego?

Najczęstsze przyczyny to zbyt mały lub zanieczyszczony wymiennik ciepła, nadmierny wyciek wewnętrzny (który recyrkuluje energię w postaci ciepła bez wykonywania użytecznej pracy), zawór nadmiarowy ustawiony zbyt blisko wymaganego ciśnienia roboczego (powodując częste jego pękanie) oraz zbiornik zbyt mały, aby zapewnić odpowiednią masę termiczną. Ciągła praca w temperaturze oleju powyżej 80°C znacznie skróci żywotność podzespołów i powinna skutkować dochodzeniem.

Jaka jest różnica między obwodem hydraulicznym z pętlą otwartą i zamkniętą?

W obwodzie otwartym płyn powrotny z siłownika wraca do zbiornika, zanim zostanie ponownie wciągnięty do pompy. Jest to najczęstszy układ, upraszczający chłodzenie i filtrację. W obiegu zamkniętym (lub zamkniętym) płyn powrotny wraca bezpośrednio do wlotu pompy, a jedynie niewielka pompa zasilająca uzupełnia straty spowodowane wyciekiem. Obwody w pętli zamkniętej są stosowane głównie w silnikach hydraulicznych o zmiennym wydatku do hydrostatycznych przekładni w pojazdach, takich jak kombajny, kompaktowe ładowarki gąsienicowe i przemysłowe wózki widłowe. Oferują płynną, bezstopniową regulację prędkości w obu kierunkach bez mechanicznej skrzyni biegów.

Jak dobrać agregat hydrauliczny do nowego zastosowania?

Dobór rozpoczyna się od wymagań siłownika: maksymalnej siły (na podstawie analizy obciążenia), wymaganej prędkości (na podstawie wymagań dotyczących czasu cyklu) i cyklu pracy (procent czasu pod pełnym obciążeniem). Na podstawie siły i średnicy cylindra obliczyć ciśnienie robocze. Na podstawie prędkości i otworu oblicz wymagany przepływ. Zastosuj współczynnik serwisowy 1,2–1,3, aby uwzględnić nieefektywność. Wybierz pompę i silnik o parametrach znamionowych dla tych mocy, a następnie dobierz rozmiar zbiornika i chłodnicy do wynikowego obciążenia cieplnego. Wielu producentów zasilaczy HPU udostępnia bezpłatne oprogramowanie do doboru rozmiaru — wprowadzenie tych parametrów automatycznie generuje zalecaną konfigurację.
