Wyjaśnienie chłodzenia cieczą
Czym jest chłodzenie CDU i dlaczego jest teraz ważne
Chłodzenie CDU — praktyka stosowania a Jednostka dystrybucji płynu chłodzącego do regulowania temperatury, ciśnienia i przepływu płynnego chłodziwa w centrum danych — przeszło z opcji niszowej do domyślnej architektury dla każdego obiektu obsługującego sztuczną inteligencję lub obciążenia obliczeniowe o wysokiej wydajności. Odpowiedź jest prosta: maksymalna moc chłodzenia powietrzem wynosi około 8 kW na szafę, podczas gdy nowoczesne szafy szkoleniowe AI obsługujące klastry GPU nowej generacji rutynowo przekraczają 130 kW na szafę, a w niektórych wdrożeniach chłodzonych cieczą moc przekracza 250 kW na szafę (Aulank Pump, 2026). CDU wypełnia lukę pomiędzy ciepłem wytwarzanym przez sprzęt IT a instalacją wodną obiektu, która ostatecznie odrzuca to ciepło do świata zewnętrznego.
W swoim rdzeniu CDU tworzy izolowaną pętlę wtórną — oddzieloną od schłodzonej wody zakładowej — i przepuszcza chłodziwo przez zimne płyty zamontowane bezpośrednio na procesorach i procesorach graficznych. Ciepło pochłonięte przez czynnik chłodzący przechodzi przez wewnętrzny płytowy wymiennik ciepła z powrotem do pętli obiektu. CDU zajmuje się również zarządzaniem punktem rosy, filtracją, równoważeniem przepływu i wykrywaniem nieszczelności. Bez prawidłowo dobranej i uruchomionej jednostki CDU szafa chłodzona cieczą nie może działać bezpiecznie.
1,82 miliarda dolarów Prognozowana wartość rynku CDU do 2032 r. (CAGR 23,5%)
250 kW Obciążenie termiczne na szafę w klastrach AI o dużej gęstości (2026 r.)
2,6 MW Maksymalna pojemność nowych platform CDU klasy Enterprise (DCX, 2026)
Jak działa chłodzenie CDU: pełna pętla hydrauliczna
Zrozumienie chłodzenia CDU wymaga zrozumienia, że każda instalacja obejmuje co najmniej dwa różne obiegi płynu. Obieg pierwotny, często nazywany instalacją wodną obiektu (FWS), jest zasilany przez agregaty chłodnicze lub wieże chłodnicze. Obwód wtórny, zwany technologicznym systemem chłodzenia (TCS), to pętla, która faktycznie styka się ze sprzętem IT. CDU znajduje się na styku.
Zależność pętli pierwotnej i wtórnej
Obie pętle są hydraulicznie izolowane za pomocą płytowego wymiennika ciepła wewnątrz CDU. Ta izolacja nie podlega negocjacjom: woda w obiekcie często zawiera środki chemiczne do uzdatniania, cząstki stałe lub zmiany ciśnienia, które mogłyby uszkodzić płyty zimne lub interfejsy chipów. Wewnętrzny płytowy wymiennik ciepła CDU umożliwia przenoszenie ciepła ze strony TCS na stronę FWS bez mieszania płynów. Zgodnie z wytycznymi ASHRAE cytowanymi w oficjalnych dokumentach wielu producentów CDU, należy utrzymywać temperaturę zasilania TCS powyżej punktu rosy centrum danych aby zapobiec kondensacji na elektronice — zazwyczaj 17–22°C w zależności od warunków otoczenia.

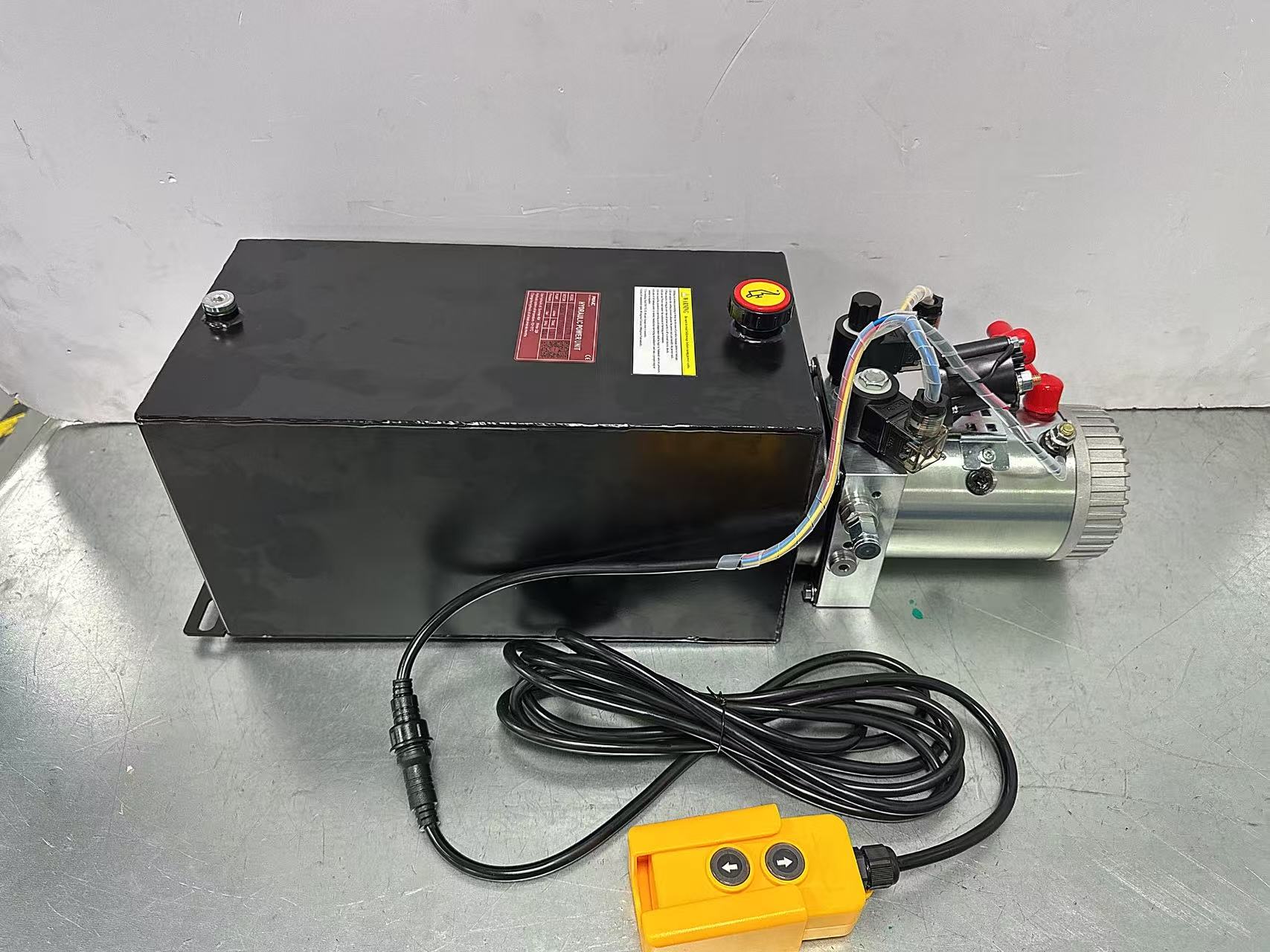

Siła pompowania, która tłoczy płyn chłodzący przez pętlę wtórną, wynika z tego, co inżynierowie powszechnie nazywają a Zasilacz hydrauliczny prądu stałego — kompaktowy zespół składający się z bezszczotkowego silnika prądu stałego, wirnika lub pompy wirowej oraz sterownika napędu o zmiennej częstotliwości (VFD). W nowoczesnych konstrukcjach CDU do montażu w szafie przestrzeń mierzy się w jednostkach stojakowych (U), a opublikowane uwagi inżynieryjne firmy Panasonic opisują montaż trzech zespołów pomp w przestrzeni wewnętrznej 4U (178 mm) przy jednoczesnym zapewnieniu przepływu 70 litrów na minutę — co stanowi poprawę o 75% w porównaniu z wcześniejszymi projektami 40 l/min uzyskanymi dzięki analizie pola magnetycznego i optymalizacji dynamiki płynów (Panasonic, 2025).
W latach 2025–2026 podejście oparte na zasilaczach hydraulicznych prądu stałego będzie dominować nad konstrukcjami silników prądu przemiennego z trzech powodów. Po pierwsze, bezszczotkowe silniki prądu stałego eliminują zużycie komutatora, które skraca żywotność w środowiskach centrów danych o dużej wilgotności. Po drugie, sterowanie ze zmienną prędkością — dostępne za pośrednictwem sygnałów PWM lub sygnałów analogowych 0–10 V — umożliwia sterownikowi CDU precyzyjną modulację przepływu w odpowiedzi na zmieniające się temperatury chipów bez konieczności uruchamiania pomp z pełną mocą w okresach niskiego obciążenia. Po trzecie, zgodność z magistralą 12 V DC i 48 V DC oznacza, że zespół pompy może pobierać energię bezpośrednio z sieci dystrybucji szafy serwerowej bez konieczności stosowania oddzielnego transformatora obniżającego napięcie prądu przemiennego (Moog CoreMotion, 2025).
Konstrukcje z napędami magnetycznymi (konstrukcja bez uszczelnień) są coraz częściej obowiązkowe w pętlach wtórnych typu direct-to-chip, ponieważ każdy wyciek płynu w sąsiedztwie elektroniki pod napięciem jest raczej zdarzeniem powodującym utratę sprzętu, a nie problemem porządkowym. Przewodnik wyboru firmy Aulank Pump na rok 2026 dokumentuje, że konstrukcje odśrodkowe z uszczelnieniem mechanicznym są „coraz bardziej nieobecne w nowych projektach CDU”, biorąc pod uwagę niedopuszczalny wskaźnik awaryjności uszczelnień w wtórnych pętlach pod ciśnieniem 4–6 barów.
Filtracja, czujniki i inteligentne sterowanie
Oprócz pompy i wymiennika ciepła CDU integruje kilka podsystemów. Wkłady filtracyjne o średnicy od 0,2 do 50 mikronów usuwają cząstki stałe, które w przeciwnym razie mogłyby uszkodzić mikrokanały zimnej płyty lub otwory kolektora blokującego. Czujniki ciśnienia, temperatury i różnicy ciśnień po obu stronach wymiennika ciepła zasilają sterownik PLC lub wbudowany sterownik. Ten sterownik uruchamia algorytmy w pętli zamkniętej, które ustawiają prędkość pompy, modulują zawory sterujące i uruchamiają alarmy pożarowe w przypadku wykrycia przekroczenia punktu rosy lub wycieku. Platformy korporacyjne, takie jak linia DCX ECDU, obsługują interfejsy OPC UA, MQTT, BACnet IP i SNMP, umożliwiając CDU bezpośrednią integrację z systemami zarządzania budynkiem (BMS) lub platformami zarządzania infrastrukturą centrów danych (DCIM) (DCX, 2026).
Rodzaje konfiguracji chłodzenia CDU
Chłodzenie CDU nie jest pojedynczym produktem; obejmuje szeroką gamę obudów dostosowanych do gęstości szafy, dostępnej powierzchni i istniejącej infrastruktury wodnej obiektu. Trzy dominujące konfiguracje w latach 2025–2026 to CDU w szafie, CDU w rzędzie i scentralizowane płozy CDU.
■
CDU do montażu w szafie
Instalowany bezpośrednio w szafie serwerowej, zazwyczaj w obudowie o wysokości od 4U do 8U na dole lub z tyłu. Idealny do lokalnego chłodzenia pojedynczej szafy. Zespoły pomp firmy Panasonic są wiodącym wyborem komponentów dla tego formatu. Wydajność wynosi zazwyczaj 30–200 kW na jednostkę. Najlepiej nadaje się dla najemców kolokacji, którzy nie mogą modyfikować infrastruktury współdzielonego obiektu.
■
CDU w rzędzie
Umieszczone na końcu lub pomiędzy rzędami stojaków, obsługujące wiele stojaków za pośrednictwem różnorodnej sieci dystrybucyjnej. Jest to format używany przez większość platform CDU dla przedsiębiorstw, w tym Eaton ROL2300 (do 2,3 MW) i serię DCX ECDU (600 kW do 2,6 MW). Nadmiarowe grupy pompowe (N 1 lub 2N) są standardem. Nadaje się do hiperskalowych i dużych korporacyjnych hal danych.
■
Scentralizowana płoza CDU
Duża, wstępnie zmontowana płoza hydrauliczna zainstalowana w pomieszczeniu mechanicznym lub korytarzu technicznym, obsługująca całą halę danych lub strefę chłodzenia. Na przykład scentralizowane płozy Supreme Integrated Technologia wykorzystują podwójne grupy pomp i silników o mocy 125 KM z VFD firmy Danfoss i specjalnie zaprojektowanymi wymiennikami ciepła. Moc może osiągnąć 5–8 MW w połączeniu z jednostkami dystrybucyjnymi (FDU) na poziomie obiektu. Optymalny do hiperskalowych kompilacji od podstaw.
Porównanie typów konfiguracji chłodzenia CDU według kluczowych parametrów wdrożenia | Konfiguracja | Typowa pojemność | Najlepsza aplikacja | Typ pompy Wspólny | Model redundancji |
| CDU do montażu w szafie | 30–200 kW | Jednoregałowy, kolokacja | Bezszczotkowy prąd stały, napęd magnetyczny | Zestawy pomp N 1 |
| CDU w rzędzie | 200 kW – 2,6 MW | Obsługa wielu szaf, przedsiębiorstwa, HPC | Sterowanie odśrodkowe / VFD | 2×50% lub N 1 |
| Scentralizowana poślizg | 2,5 MW – 8 MW | Hiperskala, całe hale danych | Odśrodkowe o dużej mocy, Danfoss VFD | 2N lub podwójne ścieżki główne |

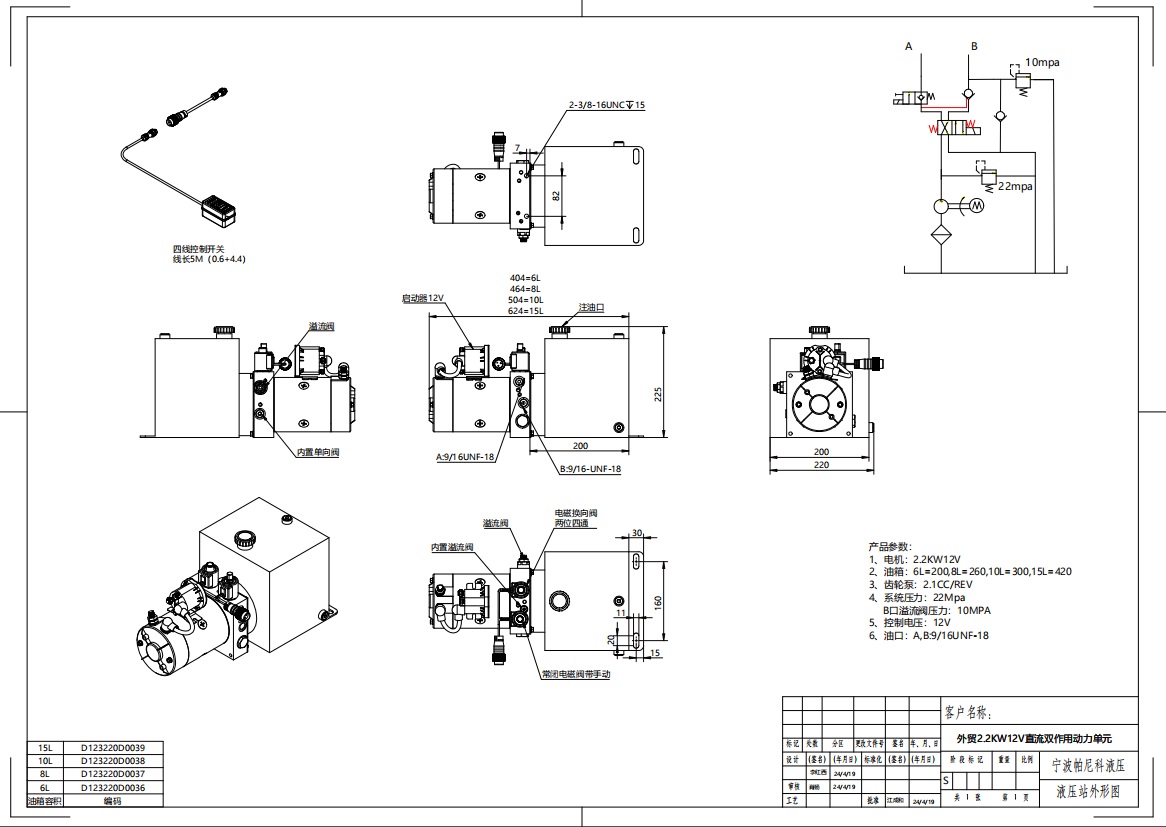

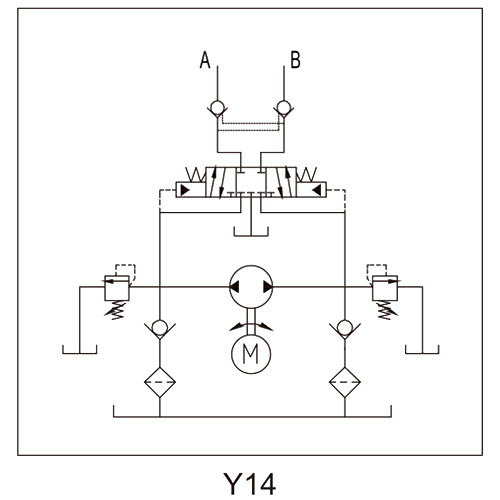

Wybór zasilacza hydraulicznego prądu stałego do układów chłodzenia CDU
Wybór odpowiedniego zasilacza hydraulicznego prądu stałego do zastosowania w chłodzeniu CDU obejmuje zrównoważenie pięciu powiązanych ze sobą parametrów: natężenia przepływu, ciśnienia podnoszenia, sprawności silnika, limitów hałasu i kompatybilności chłodziwa. Nieprawidłowe wykonanie któregokolwiek z nich może pogorszyć czas pracy systemu lub przyspieszyć zużycie podzespołów.
01
Wymagania dotyczące natężenia przepływu
Natężenie przepływu w pętlach wtórnych CDU zależy od obciążenia termicznego i dopuszczalnego wzrostu temperatury na zimnych płytach. Typowym punktem projektowym jest różnica temperatur 10–12 K (deltaT) po stronie wtórnej. W przypadku szafy o mocy 200 kW przy 10 K deltaT przy użyciu wody (ciepło właściwe ~4,18 kJ/kg·K) wymagany przepływ wynosi około 4,8 l/s lub 288 l/min. Zespoły zasilaczy hydraulicznych prądu stałego firmy Panasonic do montażu w szafie osiągają wydajność 70 l/min na pompę; trzy jednostki połączone równolegle dają 210 l/min dla pojedynczej szafy — wystarczające dla szaf o mocy do około 150 kW przy deltaT 10 K.
02
Głowica ciśnieniowa i mikrokanałowe płyty zimne
Nowoczesne mikrokanałowe płyty chłodzące GPU powodują znaczne spadki ciśnienia — często 0,5–1,5 bar na każdą płytę zimną — a kolektor rozdzielający pełen stojak na 8–16 płyt zimnych może wymagać 3–5 barów dostępnego ciśnienia z zasilacza hydraulicznego prądu stałego. Hydraulika pomp Vortex (turbina regeneracyjna) z natury zapewnia wysoką wysokość podnoszenia przy umiarkowanym przepływie, dlatego stały się głównym wyborem w zastosowaniach z pętlą wtórną CDU. Poziomy pulsacji muszą utrzymywać się poniżej 2% między szczytami, aby uniknąć wibracji wywołanych przepływem w konstrukcjach miedzianych z zimną płytą.
03
Sprawność silnika i sterowanie zmienną prędkością
Wysokowydajny bezszczotkowy silnik prądu stałego napędzający wirnik ze sprzężeniem magnetycznym może osiągnąć sprawność silnika na poziomie 85–92% w całym zakresie prędkości roboczych. Integracja VFD zmniejsza pobór energii przez pompę o 30–50% w okresach częściowego obciążenia w porównaniu do pracy ze stałą prędkością. Platforma CoreMotion firmy Moog obsługuje napięcie 12 V DC, 48 V DC i 230/240 V AC z tego samego fizycznego korpusu pompy — to zaleta w obiektach przechodzących na dystrybucję zasilania w szafie 48 V, która staje się standardem w środowiskach hiperskalowych.
04
Hałas i wibracje
Jednostki CDU rzędowe i szafowe instalowane są w halach danych, gdzie emisje akustyczne wpływają na warunki pracy techników. Zasilacze hydrauliczne prądu stałego z napędem magnetycznym i bezuszczelkową konstrukcją są znacznie cichsze niż alternatywne pompy zębate lub pompy łopatkowe, ponieważ w ścieżce płynu nie ma kontaktu metal z metalem. Kilku producentów CDU (w tym TOPSFLO) podaje poziomy hałasu poniżej 45 dB(A) przy przepływie znamionowym, co umożliwia zastosowanie w środowiskach o mieszanym przeznaczeniu lub w sąsiedztwie biur, gdzie urządzenia chłodzące oparte na CRAC byłyby niedopuszczalne.
05
Kompatybilność chłodziwa
Większość pętli wtórnych CDU zasilana jest wodą dejonizowaną lub mieszaniną glikolu propylenowego i wody (zwykle PG25 — 25% objętości glikolu propylenowego) w celu ochrony przed zamarzaniem. Części zwilżane muszą być wykonane ze stali nierdzewnej 316L lub uszczelnione EPDM/PTFE, aby były odporne na korozję. Niektóre wtórne elementy chłodzenia zanurzeniowego wykorzystują syntetyczne węglowodory lub płyny fluorowane o lepkości w zakresie 5–15 cP w temperaturze roboczej; wymagają one układu hydraulicznego pompy zaprojektowanego dla płynów o mniejszej gęstości i niższym napięciu powierzchniowym, a parametry obudowy silnika zasilacza hydraulicznego prądu stałego muszą odpowiadać kategorii palności płynu, jeśli ma to zastosowanie.
Dane dotyczące wzrostu rynku urządzeń chłodniczych CDU i branży
Liczby stojące za przyjęciem systemów chłodzenia CDU odzwierciedlają strukturalną zmianę w sposobie budowy i zasilania centrów danych. Według Intel Market Research (2025) światowy rynek CDU dużej mocy został wyceniony na ok 414 mln dolarów w 2024 r i przewiduje się, że do 2032 r. osiągnie poziom 1,824 miliarda dolarów, co oznacza złożoną roczną stopę wzrostu na poziomie 23,5%. Segment hiperskali zdobył 77% udziału w rynku w 2025 r., potwierdzając, że najwięksi dostawcy usług w chmurze są główną siłą napędową popytu CDU.
Przystosowanie sterowania gęstością szafy
Związek pomiędzy gęstością mocy szafy a koniecznością CDU jest bezpośredni. Dane z raportu Association for Computer Operations Management (AFCOM) o stanie centrum danych za 2024 r. pokazują, że średnia gęstość w szafie wzrosła z 6,1 kW na szafę w 2017 r. do 12,0 kW na szafę w 2024 r. Raport Omdia za 2024 r. przewiduje, że średnia gęstość osiągnie 20 kW na szafę do 2030 r. Jednak klastry szkoleniowe AI znacznie przekraczają tę krzywą: przewodnik branżowy Aulank Pump na 2026 r. stojaki na dokumenty o mocy przekraczającej 130 kW w przypadku wdrożeń NVIDIA Blackwell GB200/GB300, a w niektórych konfiguracjach przekraczających 250 kW na stojak. Na tych poziomach chłodzenie powietrzem jest nie tylko nieefektywne – jest fizycznie niewystarczające.
55% specjalistów ds. centrów danych, którzy przewidują dalszy wzrost gęstości (badanie Uptime Institute 2024, 721 respondentów), nie spekuluje; dokumentują trend, który jest już widoczny w planach działania chipów. Akceleratory nowej generacji firmy NVIDIA opublikowały dane dotyczące TDP przekraczające 700 W na chip, a pełne tace z 8 procesorami graficznymi działają powyżej 6 kW w obudowie zajmującej 6U przestrzeni w szafie — ponad 1 kW na jednostkę w szafie przed dodaniem strat w pamięci masowej, sieci lub nadmiarowym zasilaniu.
Źródło: AFCOM Stan centrum danych 2024; Przewodnik wyboru pompy Aulank 2026 CDU
Wydajność chłodzenia CDU: wpływ PUE i godziny darmowego chłodzenia
Jednym z najbardziej przekonujących powodów, dla których warto zastosować chłodzenie CDU wraz z dobrze dobranym zasilaczem hydraulicznym na prąd stały, jest wymierna poprawa efektywności wykorzystania energii (PUE). PUE to stosunek całkowitej mocy obiektu do mocy sprzętu IT; PUE wynoszący 1,0 jest idealny, podczas gdy typowy obiekt chłodzony powietrzem ma wartość 1,4–1,8. Według opublikowanych danych od głównych dostawców CDU, w tym Vertiv i nVent, obiekty chłodzone cieczą ze zoptymalizowanymi instalacjami CDU regularnie osiągają wartości PUE na poziomie 1,1–1,2.
Chłodzenie ciepłą wodą i rozszerzone chłodzenie swobodne
Płytowe wymienniki ciepła klasy AT3 stosowane w wiodących platformach CDU (w tym w serii ECDU firmy DCX) umożliwiają znacznie niższe temperatury podejścia niż w konstrukcjach konwencjonalnych, dzięki czemu woda zasilająca obiekt może mieć temperaturę nawet 45°C, a jednocześnie usuwać ciepło z pętli wtórnych pracujących w temperaturze 35–40°C. Jest to o tyle istotne, że wydłuża liczbę godzin w ciągu roku, podczas których a sucha chłodnica lub wieża chłodnicza mogą odrzucić ciepło bez uruchamiania agregatu chłodniczego — tak zwane godziny darmowego chłodzenia. W klimacie umiarkowanym system CDU o temperaturze znamionowej 45°C może działać bez agregatu chłodniczego przez 6 000–8 000 godzin rocznie, w porównaniu z około 2000 godzin w przypadku konwencjonalnego systemu wody lodowej wymagającego wody zasilającej o temperaturze 7°C (dokumentacja DCX ECDU, 2026).
Integracja odzysku ciepła
Niektóre platformy chłodnicze CDU idą o krok dalej, integrując trzeci wymiennik ciepła lub pompę ciepła w celu podniesienia temperatury odzyskanego ciepła do wykorzystania w systemach ciepłowniczych lub systemach HVAC w budynkach. Dokumentacja CDU firmy WKM-Michel opisuje systemy zdolne do wytwarzania temperatur wylotowych odpowiednich dla niskotemperaturowych sieci ciepłowniczych, z opcjonalną technologią pompy ciepła w celu dalszego podniesienia poziomu temperatury. Powoduje to przekształcenie centrum danych ze źródła czystego ciepła w dostawcę częściowej energii — trajektoria zgodna z dyrektywami UE dotyczącymi zrównoważonego rozwoju, wymagającymi od centrów danych powyżej określonych progów mocy raportowania i stopniowego ograniczania odprowadzania ciepła odpadowego.
Filtracja strumienia bocznego i trwałość płynu
Drugorzędnym czynnikiem wydajności, który często jest niedoceniany przy wyborze CDU, jest czystość płynu chłodzącego. Cząsteczki powyżej 10 mikronów mogą zarysować powierzchnie zimnej płyty w postaci mikrokanalików, zwiększając z czasem opór cieplny. Platformy CDU z ciągłą filtracją wtrysku strumienia bocznego — stosowane w konstrukcjach scentralizowanych płoz Supreme Integrated Technology — utrzymują niską liczbę cząstek stałych bez konieczności wyłączania systemu w celu wymiany filtra. Wynikające z tego zmniejszenie degradacji oporu cieplnego wydłuża okres między wymianą płyty chłodzącej i utrzymuje zaprojektowane współczynniki przenikania ciepła przez cały cykl życia serwera.
Uwagi dotyczące instalacji i uruchomienia chłodzenia CDU
Nawet dobrze określony system CDU będzie działał gorzej, jeśli instalacja i uruchomienie nie będą przebiegać we właściwej kolejności. Najczęstsze błędy spotykane podczas zastosowań w terenie obejmują napowietrzanie pętli wtórnej, nieprawidłowe wartości zadane punktu rosy i nieodpowiednie uruchomienie parametrów VFD zasilacza hydraulicznego prądu stałego.
Płukanie i odpowietrzanie
Pętlę wtórną należy przepłukać określonym środkiem chłodzącym (zwykle wodą dejonizowaną o zmierzonej oporności powyżej 0,5 MΩ·cm) przed podłączeniem jakichkolwiek płyt zimnych. Kieszenie powietrzne w mikrokanałach płyty zimnej tworzą gorące punkty i mogą powodować miejscowe wrzenie, nawet gdy temperatura chłodziwa w masie jest znacznie niższa od temperatury nasycenia. We wszystkich najwyższych punktach kolektora należy zainstalować automatyczne punkty odpowietrzające, a port odpowietrzający CDU musi być cyklicznie przełączany podczas napełniania. Platformy CDU z fabrycznie zamontowanymi rurami, takie jak model DCX ECDU Entry, zawierają wbudowane kolektory zasilania/powrotu ze zintegrowanymi punktami odpowietrzania, które mogą ograniczyć prace związane z orurowaniem na miejscu nawet o 60% w porównaniu z konstrukcjami składającymi się z poszczególnych elementów.
Uruchomienie punktu rosy
Algorytm zarządzania punktem rosy sterownika CDU pobiera odczyty temperatury i wilgotności względnej z czujników znajdujących się w hali danych i oblicza minimalną temperaturę zasilania chłodziwem. Jeżeli w hali danych panuje temperatura 24°C i wilgotność względna 45%, punkt rosy wynosi około 11,5°C, a CDU powinna utrzymywać temperaturę zasilania wtórnego powyżej co najmniej 13°C z odpowiednim marginesem bezpieczeństwa. Błędy w umiejscowieniu czujnika — na przykład umieszczenie czujnika wilgotności w pobliżu strumienia powietrza z perforowanych płytek, a nie w strumieniu powietrza powrotnego — prowadzą do trwałych alarmów lub, co gorsza, niewykrytych zdarzeń związanych z kondensacją.
Strojenie VFD zasilacza hydraulicznego prądu stałego
Napęd o zmiennej częstotliwości sterujący agregatem hydraulicznym prądu stałego CDU musi być dostrojony do rzeczywistej krzywej hydraulicznej zainstalowanej pętli wtórnej. Ustawienia zbyt dużej prędkości powodują nadmierne ciśnienie na wlotach zimnej płyty, co grozi wyciśnięciem uszczelki lub uszkodzeniem złącza. Ustawienia zbyt małej prędkości zmniejszają przepływ i pozwalają na wzrost temperatury chipów podczas szczytowych obciążeń. Większość protokołów uruchomienia CDU obejmuje rejestrację prędkości pompy, różnicy ciśnień i temperatur na wlocie/wylocie w wielu punktach pracy oraz sprawdzenie, czy obliczony transfer ciepła odpowiada punktowi projektowemu termicznemu serwera w zakresie ± 5%.
Testowanie redundancji
Przed uznaniem układu chłodzenia CDU za sprawny, każdy nadmiarowy zestaw pompowy należy sprawdzić oddzielnie. W konfiguracjach N 1 pompa główna jest wyłączana podczas sprawdzania, czy jednostka rezerwowa uruchamia się w czasie automatycznego przełączenia (zwykle poniżej 3 sekund) i czy temperatura zasilania płyty zimnej nie przekracza wartości zadanej wyłączenia awaryjnego podczas przejścia. W przypadku konfiguracji 2N oba pociągi pracują jednocześnie, aby sprawdzić zrównoważony rozkład przepływu przez kolektor, a następnie każdy pociąg jest po kolei izolowany.
Chłodzenie CDU a alternatywne podejścia do chłodzenia cieczą
Chłodzenie typu direct-to-chip oparte na CDU jest najpowszechniej stosowaną formą chłodzenia cieczą w centrach danych, ale występuje obok wymienników ciepła umieszczonych na tylnych drzwiach (RDHx), jednofazowego zanurzenia i dwufazowego zanurzenia. Każdy z nich pełni inną rolę, a wymagania dotyczące zasilaczy hydraulicznych prądu stałego różnią się znacznie w zależności od podejścia.
Porównanie technologii chłodzenia cieczą do zastosowań w centrach danych (2025–2026) | Technology | Szybkość wychwytywania ciepła | Wymagana modyfikacja serwera | Rola jednostki hydraulicznej DC | Maksymalna obsługiwana moc w stojaku |
| CDU Direct-to-Chip | 60–80% ciepła szafy | Wymagane zimne płyty na procesorze/GPU | Główny sterownik pętli wtórnej | 250 kW |
| Wymiennik ciepła tylnych drzwi (RDHx) | 40–60% ciepła szafy | Brak modyfikacji serwera | Obieg wody w obiekcie | ~60 kW (ograniczenie po stronie powietrza) |
| Zanurzenie jednofazowe | Do 98% ciepła szafy | Gołe deski w zbiorniku dielektrycznym | Dielektryczna pompa obiegowa | 300 kW |
| Zanurzenie dwufazowe | Do 98% ciepła szafy | Gołe deski we wrzącym płynie | Pompa uzupełniająca/kondensatowa o niskim obciążeniu | 500 kW |
Powodem, dla którego chłodzenie CDU direct-to-chip dominuje w obecnych wdrożeniach pomimo wychwytywania jedynie 60–80% ciepła szafy (ciepło resztkowe opuszczane w drodze konwekcji z komponentów niechłodzonych cieczą, takich jak moduły DIMM, pamięć masowa i zasilacze, jest obsługiwane przez dodatkowe powietrze), jest połączenie kompatybilności serwerów i znajomości obsługi. W przeciwieństwie do systemów zanurzeniowych, szafy chłodzone CDU zachowują standardową obudowę serwerów, standardowe procedury konserwacji i standardową gwarancję producentów OEM serwerów — istotny czynnik dla nabywców korporacyjnych z dużymi zainstalowanymi bazami.
Konserwacja układów chłodzenia CDU i zasilaczy hydraulicznych prądu stałego
Dobrze zaprojektowany układ chłodzenia CDU obsługujący odpowiednio dobrany zasilacz hydrauliczny prądu stałego może działać przez lata przy minimalnej interwencji, ale zorganizowany program konserwacji zapobiegawczej jest niezbędny, aby uniknąć nieplanowanych przestojów.
- Kontrola rezystywności płynu chłodzącego (co miesiąc): Woda dejonizowana powoli pochłania zanieczyszczenia jonowe ze ścian rur i materiałów zimnej płyty. Spadek rezystancji poniżej 0,1 MΩ·cm sygnalizuje, że wkład z żywicą ze złożem mieszanym wymaga wymiany. Płynący płyn chłodzący o niskiej rezystancji przyspiesza korozję galwaniczną w aluminiowych kanałach zimnej płyty.
- Kontrola wkładu filtra (co kwartał): Filtry strumienia bocznego o średnicy 0,2–10 mikronów gromadzą cząstki stałe z szybkością proporcjonalną do prędkości pętli i powierzchni rury. Większość platform CDU posiada wskaźnik różnicy ciśnień na obudowie filtra; wzrost powyżej progu producenta (zwykle 0,3–0,5 bara) powoduje zalecenie zmiany. Platformy z podwójnymi obudowami filtrów umożliwiają wymianę bez zakłócania przepływu w pętli wtórnej.
- Analiza drgań łożysk pompy (półroczna): Nawet bezuszczelkowe agregaty hydrauliczne prądu stałego z napędem magnetycznym mają łożyska na wale wirnika, które z biegiem czasu ulegają zużyciu. Analiza drgań za pomocą akcelerometru umieszczonego na obudowie pompy może wykryć rozwijające się zużycie łożyska na 3–6 miesięcy przed awarią — wystarczający czas na zaplanowanie planowanej wymiany bez awaryjnego wyłączania. Platforma sterownicza ECDU firmy DCX w sposób ciągły rejestruje trendy prądu silnika i wibracji oraz wyświetla alerty dotyczące konserwacji predykcyjnej za pośrednictwem interfejsu BMS.
- Ocena zanieczyszczenia wymiennika ciepła (corocznie): Powierzchnia płytowego wymiennika ciepła po stronie pierwotnej (woda sieciowa) jest najbardziej prawdopodobnym miejscem osadzania się zanieczyszczeń, szczególnie w regionach, w których woda użytkowa ma podwyższoną twardość lub zawartość biologiczną. Coroczne badanie wydajności cieplnej — porównanie rzeczywistego współczynnika przenikania ciepła w zmierzonych warunkach przepływu i temperatury z krzywą projektową — pozwala wykryć zanieczyszczenia, zanim obniżą one temperaturę zasilania pętli wtórnej.
- Kontrola wizualna zimnej płyty (przy odświeżeniu serwera): W przypadku wymiany lub modernizacji serwerów należy wizualnie sprawdzić płyty zimne pod kątem wżerów korozyjnych, zarysowań lub wytłoczeń pierścienia uszczelniającego na szybkozłączach. W dokumentacji CDU firmy Eaton wskazano, że szybkozłącza ślepe ze złączami obrotowymi o 360 stopni minimalizują siłę wywieraną podczas łączenia i rozłączania, redukując uszkodzenia pierścieni uszczelniających — ale kontrola pozostaje konieczna.
Przyszłość chłodzenia CDU: trendy kształtujące następną generację
Kilka zbieżnych trendów technologicznych będzie miało wpływ na ewolucję systemów chłodzenia CDU i ich jednostek hydraulicznych prądu stałego pod koniec lat 20. XX wieku. Zrozumienie tych wskazówek pomaga planistom centrów danych w podejmowaniu decyzji o zakupie, które pozostaną zgodne z przyszłymi generacjami infrastruktury.
Architektura zasilania 48 V DC
Ponieważ obiekty hiperskalowe przyjmują dystrybucję w szafach 48 V DC w celu zmniejszenia strat miedzi, zespoły pomp CDU są przeprojektowywane tak, aby działały natywnie przy napięciu 48 V. Eliminuje to zasilacz prądu przemiennego z architektury elektrycznej CDU, zmniejszając straty konwersji i upraszczając konserwację. Dokumentacja CoreMotion firmy Moog wymienia już 48 V DC jako obsługiwane napięcie robocze.
Kontrola przepływu oparta na sztucznej inteligencji
Platformy sterujące CDU nowej generacji integrują algorytmy uczenia maszynowego, które przewidują zapotrzebowanie na chłodzenie na podstawie rodzaju obciążenia – rozróżniając na przykład między intensywnym szkoleniem AI z wykorzystaniem multiplikacji macierzy (utrzymanie mocy szczytowej) a obsługą wnioskowania (wysoce zmienne, duże obciążenie). Jak wynika z wczesnych danych terenowych z wdrożeń hiperskalowych, przewidywana regulacja przepływu zmniejsza energię pompy o 20–40% w porównaniu z reaktywnymi pętlami sterowania proporcjonalnie-całkującymi.
Standaryzowana infrastruktura szybkiego połączenia
Projekt Open Compute Project (OCP) i równoważne konsorcja branżowe dążą do standaryzacji punktów połączeń kolektora CDU, umożliwiając podłączenie zimnych płyt wielu dostawców do jednego CDU bez konieczności stosowania niestandardowych złączek. Model Eaton ROL4000, zainspirowany specyfikacjami piątej generacji projektu OCP Deschutes, demonstruje, w jaki sposób standardowe profile połączeniowe mogą obsłużyć obciążenia chłodnicze o mocy 2 MW przy temperaturze zbliżonej do 3°C – co jest możliwe tylko w przypadku wymienników ciepła klasy AT3 i precyzyjnie kontrolowanej mocy wyjściowej zasilacza hydraulicznego prądu stałego.
Zintegrowany odzysk ciepła w standardzie
Presja regulacyjna, szczególnie w Europie, przyspiesza integrację przepisów dotyczących odzyskiwania ciepła z podstawowymi specyfikacjami CDU. Obecna oferta CDU firmy WKM-Michel obejmuje fabrycznie opcjonalny port wymiennika ciepła do odprowadzania ciepła odpadowego, ze strategią sterowania gwarantującą, że wydajność chłodzenia ma absolutny priorytet w zakresie wydajności hydraulicznej w stosunku do wydajności odzysku ciepła. Możliwość zasilania lokalnych sieci ciepłowniczych ciepłem odrzuconym z centrów danych przechodzi z opcji premium w stronę standardowej funkcji w wersjach platform na lata 2025–2026.
Często zadawane pytania dotyczące chłodzenia CDU
Jaka jest różnica między jednostką CDU a jednostką CRAC?
Jednostka klimatyzacji pomieszczenia komputerowego (CRAC) wykorzystuje czynnik chłodniczy lub schłodzoną wodę do chłodzenia recyrkulowanego powietrza w hali danych. CDU to system wymienników ciepła typu ciecz-ciecz, który rozprowadza chłodziwo bezpośrednio do sprzętu IT poprzez zimne płyty lub kolektory. CDU są znacznie bardziej wydajne termicznie w zastosowaniach o dużej gęstości, ale wymagają kompatybilności z zimną płytą po stronie serwera. Jednostki CRAC współpracują ze standardowymi, niezmodyfikowanymi serwerami i pozostają przydatne jako dodatkowe chłodzenie dla instalacji CDU, które wychwytują 60–80% ciepła z szafy w postaci płynnej, pozostawiając pewną ilość ciepła resztkowego do usunięcia powietrzem.
Czym zasilacz hydrauliczny prądu stałego różni się od standardowej pompy prądu przemiennego w zastosowaniach CDU?
Agregat hydrauliczny prądu stałego wykorzystuje bezszczotkowy silnik prądu stałego z elektroniczną komutacją, zapewniający zmienną kontrolę prędkości, wyższą wydajność przy częściowym obciążeniu, niższą emisję akustyczną i kompatybilność z magistralami dystrybucyjnymi prądu stałego (12 V lub 48 V). Standardowa pompa prądu przemiennego pracuje ze stałą prędkością (lub z oddzielnym zewnętrznym napędem VFD), wymaga zasilania prądem przemiennym i charakteryzuje się wyższymi stratami bez obciążenia. W przypadku zastosowań CDU w szafach, gdzie przestrzeń i moc są ściśle ograniczone, a zmienne obciążenia wymagają adaptacyjnego przepływu, zasilacze hydrauliczne prądu stałego są obecnie domyślnym wyborem wiodących producentów, w tym Panasonic, Moog i TOPSFLO.
Jakiego chłodziwa należy użyć w pętli wtórnej CDU?
Najczęstszym wyborem jest woda dejonizowana o oporności utrzymywanej powyżej 0,5 MΩ·cm. W obiektach, w których temperatura otoczenia może spaść poniżej 10°C (chłodzenie zewnętrzne, lokalizacje przy krawędziach), do ochrony przed zamarzaniem stosuje się mieszaninę glikolu propylenowego i wody o zawartości glikolu 25–30% objętościowo (PG25 lub PG30). Glikol propylenowy nieznacznie zmniejsza pojemność cieplną właściwą i zwiększa lepkość, co zwiększa energię pompowania wymaganą dla danego obciążenia termicznego – czynnik, który należy uwzględnić przy doborze zasilacza hydraulicznego prądu stałego. Należy stosować pakiety inhibitorów opracowane specjalnie pod kątem zgodności z płytami zimnymi z aluminium i miedzi, a pH systemu powinno być utrzymywane w zakresie od 7,0 do 8,5.
Czy chłodzenie CDU można zamontować w istniejącym centrum danych chłodzonym powietrzem?
Tak, ale praktyczna złożoność zależy od tego, czy woda z instalacji jest już dostępna w białej przestrzeni. Jeżeli piony wody lodowej kończą się w pomieszczeniu mechanicznym, ale nie na podłodze hali danych, rzędowe moduły CDU połączone za pomocą elastycznych zespołów węży zapewniają najmniej uciążliwą ścieżkę. Jednostki CRAC mogą nadal działać w celu usuwania ciepła resztkowego, podczas gdy zasięg CDU jest zwiększany szafa po szafie. Kompaktowe, rzędowe platformy CDU zaprojektowano specjalnie z myślą o zastosowaniach na terenach poprzemysłowych — na przykład DCX HYDRO CDU 12 opisano jako pasujące „do każdego środowiska pomieszczenia danych z rozmieszczeniem w rzędach lub w korytarzu technicznym”. Dominującą zmienną kosztową jest praca rurociągów; prefabrykowane platformy CDU, które zawierają kolektory zasilania/powrotu i punkty odpowietrzania, mogą znacznie skrócić czas instalacji.
Jaki poziom redundancji jest odpowiedni dla systemów chłodzenia CDU?
Odpowiedni poziom redundancji odzwierciedla szersze wymagania dotyczące warstwy centrum danych. Wdrożenia odpowiadające poziomowi III (czas sprawności na poziomie 99,982%) zazwyczaj wykorzystują nadmiarowość pomp N 1 w każdej jednostce CDU w połączeniu z zaworami odcinającymi kolektor, które umożliwiają przełączenie jednostki CDU w tryb offline bez zakłócania przepływu do sąsiednich szaf. Wdrożenia odpowiadające poziomowi IV wykorzystują architekturę 2N — dwa niezależne zespoły CDU, każdy o rozmiarze umożliwiającym obsługę 100% obciążenia termicznego szafy, z automatycznym przełączaniem w przypadku awarii pompy lub konserwacji. W przypadku hiperskalowych środowisk szkoleniowych AI, w których nawet krótkotrwałe dławienie termiczne skraca czas realizacji zadań na tysiącach procesorów graficznych, architektura 2N jest standardem pomimo dodatkowych kosztów kapitałowych.
Jak chłodzenie CDU wpływa na PUE w porównaniu do chłodzenia powietrzem?
Dobrze uruchomiony system chłodzenia CDU współpracujący z wymiennikami ciepła kompatybilnymi z ciepłą wodą i optymalnie dostrojonym zespołem hydraulicznym prądu stałego zazwyczaj zmniejsza PUE obiektu z zakresu 1,4–1,8, typowego dla starszych obiektów chłodzonych powietrzem, do 1,1–1,2. Poprawa ma trzy źródła: wyeliminowanie energochłonnych central wentylacyjnych w pomieszczeniach komputerowych, wydłużenie godzin bezpłatnego chłodzenia (tryb wyłączenia agregatu chłodniczego) możliwe dzięki wyższym dopuszczalnym temperaturom wody zasilającej oraz zmniejszenie mocy wentylatorów sprzętu IT, ponieważ procesory i karty graficzne chłodzone cieczą nie wymagają już tego samego przepływu powietrza do odprowadzania ciepła. Niektórzy operatorzy hiperskali zgłaszają wartości PUE zbliżające się do 1,05 dla nowych obiektów chłodzonych cieczą w klimacie umiarkowanym.
Jaka jest typowa żywotność układu chłodzenia CDU?
Płytowe wymienniki ciepła i rurociągi rozgałęźne w systemach CDU są projektowane na 15–20 lat żywotności w normalnych warunkach pracy, przy założeniu, że skład chemiczny chłodziwa zostanie zachowany, a ciśnienie w układzie pozostanie w granicach projektowych. Częściami, które najprawdopodobniej wymagają wcześniejszej wymiany, są zespoły pomp (zazwyczaj 5–8 lat żywotności łożysk w przypadku zasilaczy hydraulicznych prądu stałego z napędem magnetycznym, z możliwością przedłużenia w ramach konserwacji zapobiegawczej) i elastomerowe uszczelki na szybkozłączach (2–5 lat w zależności od częstotliwości połączeń). Elektronika sterująca i moduły czujników są zwykle objęte gwarancją na okres 3–5 lat i mogą wymagać wymiany w cyklu 7–10 lat, gdy kończy się wsparcie oprogramowania sprzętowego dla starszych generacji platform.
Jakiego natężenia przepływu potrzebuje CDU dla szafy serwerowej AI o mocy 100 kW?
W przypadku szafy o mocy 100 kW z różnicą temperatur po stronie wtórnej wynoszącej 10 K i wykorzystującej wodę jako chłodziwo, wymagany przepływ masowy wynosi około 2,4 kg/s lub 144 l/min. Dodanie 15% marginesu bezpieczeństwa dla strat dystrybucji przepływu w kolektorze powoduje, że specyfikacja zespołu hydraulicznego prądu stałego wynosi około 165 l/min na wylocie CDU. Przy projektowym ciśnieniu wynoszącym 3 bary (uwzględniając spadki ciśnienia płyty zimnej i kolektora) odpowiada to zapotrzebowaniu pompy na moc hydrauliczną wynoszącemu około 820 W. Przy sprawności zasilacza hydraulicznego prądu stałego wynoszącej 65–75%, moc pobierana przez zespół pompy wynosi około 1,1–1,3 kW — mniej niż 1,3% obciążenia IT szafy, co potwierdza, że narzut pompowania w przypadku chłodzenia cieczą jest znikomy w porównaniu z korzyściami termicznymi.
