Hydraulika czy pneumatyka: który system zasilania odpowiada Twoim potrzebom?

Jeśli potrzebujesz precyzyjnie przenosić ciężkie ładunki, układy hydrauliczne wygrywają od razu . Jeśli potrzebujesz czystego, szybkiego i lekkiego uruchamiania przy umiarkowanych siłach, mądrzejszym wyborem będą systemy pneumatyczne. Decyzja pomiędzy układem hydraulicznym a pneumatycznym sprowadza się do czterech czynników: wymaganej siły, prędkości, środowiska i całkowitego kosztu posiadania. Większość nabywców przemysłowych myli się, skupiając się wyłącznie na cenie sprzętu z góry, a ostatecznie płaci za nią przez lata eksploatacji.

Układy hydrauliczne, zakotwiczone przez agregat hydrauliczny, działają na płynie pod ciśnieniem — zwykle na oleju mineralnym — pod ciśnieniem w zakresie od 1000 do 5000 PSI , przy czym niektóre wyspecjalizowane systemy osiągają 10 000 PSI lub więcej. Układy pneumatyczne wykorzystują sprężone powietrze, zazwyczaj o godz 80 do 120 psi . Już sama ta różnica ciśnień wyjaśnia, dlaczego hydraulika może unieść 50-tonową prasę, a pneumatyka lepiej nadaje się do obsługi urządzenia zaciskowego lub urządzenia natryskowego.

W tym artykule omówiono wszystkie główne punkty porównania — gęstość siły, efektywność energetyczną, wymagania konserwacyjne, strukturę kosztów, profile bezpieczeństwa i konkretne zastosowania przemysłowe, w których każdy system działa najlepiej. Na koniec będziesz mieć jasne ramy wyboru właściwej technologii przenoszenia mocy dla swojej operacji.

Siła wyjściowa: dlaczego hydraulika dominuje w przemyśle ciężkim

Siła wyjściowa jest najważniejszym czynnikiem różnicującym systemy hydrauliczne i pneumatyczne. Prawo Pascala rządzi obydwoma: ciśnienie pomnożone przez powierzchnię równa się sile. Ponieważ jednak płyn hydrauliczny jest nieściśliwy i może być pod ciśnieniem do ekstremalnych poziomów, cylinder hydrauliczny generuje znacznie większą siłę na jednostkę wielkości niż cylinder pneumatyczny o tej samej średnicy otworu.

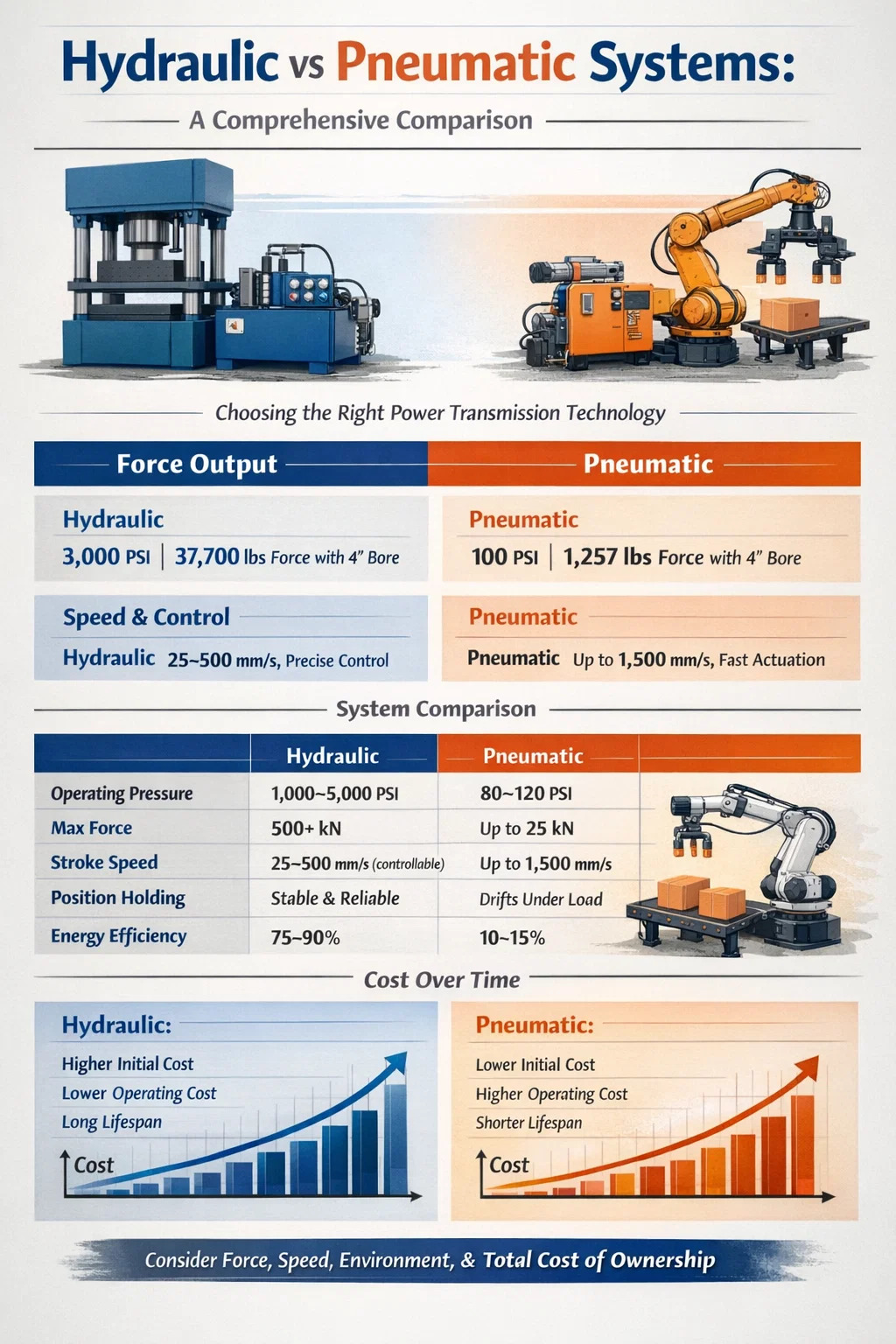

Rozważ cylinder z 4-calowym otworem. Przy 100 PSI (typowe ciśnienie w układzie pneumatycznym) wytwarza około Siła 1257 funtów . Przy ciśnieniu 3000 PSI (typowe ciśnienie w układzie hydraulicznym) wytwarzany jest otwór o tej samej średnicy Siła 37 700 funtów — około 30 razy więcej. Dlatego właśnie agregaty hydrauliczne stanowią podstawę pras do tłoczenia metali, wtryskarek, sprzętu górniczego i ciężkich maszyn budowlanych.

Układy pneumatyczne zwykle osiągają maksymalne wartości przy 25 kN (około 5600 funtów siły) dla standardowych cylindrów przemysłowych, podczas gdy siłowniki hydrauliczne rutynowo przekraczają 500 kN w standardowych konfiguracjach. W przypadku wszelkich zastosowań wymagających długotrwałej dużej siły — kucia, zagęszczania, testowania materiałów, mocnego mocowania — agregat hydrauliczny nie jest opcjonalny; to jedyne realne rozwiązanie.

Trzymanie siły i pozycjonowanie w połowie skoku

Układy hydrauliczne mogą utrzymać ładunek w połowie skoku przez czas nieokreślony bez ciągłego dostarczania energii, po prostu zamykając zawór. Układy pneumatyczne nie mogą tego zrobić niezawodnie — sprężone powietrze jest ściśliwe, więc zablokowany cylinder pneumatyczny będzie dryfował pod obciążeniem. W zastosowaniach takich jak przytrzymywanie matrycy prasy lub utrzymywanie siły docisku podczas operacji spawania, układ hydrauliczny zapewnia stabilną, zablokowaną pozycję, której zasadniczo nie jest w stanie zapewnić pneumatyka.

Szybkość i czas reakcji: gdzie pneumatyka ma przewagę

Układy pneumatyczne działają szybciej. Powietrze jest ściśliwe i lekkie, co oznacza, że ​​cylindry pneumatyczne wysuwają się i cofają szybkimi ruchami o dużej prędkości. Czasy cyklu poniżej 0,5 sekundy dla pełnego skoku są powszechne w pneumatycznych systemach pick-and-place. Szybkie młoty pneumatyczne, zszywacze i przenośniki linii pakujących opierają się na tej możliwości szybkiego uruchamiania.

Układy hydrauliczne są wolniejsze na poziomie skoku, chociaż można je kontrolować. Ponieważ płyn hydrauliczny jest gęsty i nieściśliwy, przemieszczanie go w obwodzie wymaga więcej energii, a prędkość siłownika jest bezpośrednio powiązana z natężeniem przepływu z pompy agregatu hydraulicznego. Standardowy cylinder hydrauliczny może wykonać skok o długości 12 cali 1 do 3 sekund — odpowiedni do większości zastosowań wymagających dużych obciążeń, ale nieodpowiedni do zadań wymagających setek cykli na minutę.

Jednakże kontrola prędkości w układach hydraulicznych jest znacznie bardziej precyzyjna. Regulując zawory sterujące przepływem lub stosując pompy o zmiennym wydatku w jednostce hydraulicznej, operatorzy mogą ustawić dokładną prędkość w trakcie skoku – co ma kluczowe znaczenie w przypadku takich operacji, jak tłoczenie matrycowe z powolnym podejściem lub kontrolowane wytłaczanie. Pneumatyczna kontrola prędkości jest bardziej szorstka i bardziej wrażliwa na wahania ciśnienia w układzie.

Efektywność energetyczna: żaden system nie jest z natury ekologiczny

Efektywność energetyczna jest często źle rozumiana w debacie na temat hydrauliki i pneumatyki. Często zakłada się, że systemy pneumatyczne są bardziej wydajne, ponieważ korzystają z powietrza zakładowego. W praktyce są one często najmniej efektywną metodą przenoszenia mocy w fabryce. Wytwarzanie sprężonego powietrza jest notorycznie marnotrawstwem — tylko około 10 do 15% energii elektrycznej wprowadzona do sprężarki powietrza faktycznie osiąga punkt wykorzystania jako użyteczna praca mechaniczna. Resztę pochłaniają nieszczelności, wytwarzanie ciepła i spadki ciśnienia.

Układy hydrauliczne, szczególnie te wykorzystujące nowoczesne agregaty hydrauliczne z pompami tłokowymi o zmiennym wydatku i sterowaniem typu Load-Sensing, osiągają ogólna wydajność od 75 do 90% w dobrze utrzymanych systemach o odpowiedniej wielkości. Pompa o zmiennym wydatku wytwarza tylko tyle, ile wymaga obwód; pompa o stałej wydajności w systemie o niskim zapotrzebowaniu będzie odprowadzać nadmiar przepływu przez zawór nadmiarowy w postaci ciepła, co stanowi znaczną stratę energii, z którą muszą się liczyć projektanci systemów.

W przypadku operacji o niskim cyklu pracy – gdzie cylinder uruchamia się raz na kilka sekund – ciągłe zużycie energii na biegu jałowym przez pracujący zespół hydrauliczny może przeważyć nad jego korzyścią w zakresie wydajności. W takich scenariuszach systemy pneumatyczne zasilane scentralizowanym powietrzem zakładowym mogą mieć większy sens ekonomiczny, ponieważ sprężarka powietrza jest współdzielona przez dziesiątki maszyn.

Zarządzanie ciepłem w Hydraulicznyzny Power Units

Każdy agregat hydrauliczny wytwarza ciepło w wyniku tarcia płynu, spadków ciśnienia w zaworach i nieefektywności pompy. Typowy przemysłowy agregat hydrauliczny pracujący przy mocy wejściowej 20 kW może ulegać rozproszeniu 3 do 6 kW jako ciepło do zbiornika. Bez odpowiedniej wymiany ciepła – czy to przez powierzchnię zbiornika, chłodnice powietrzne czy wymienniki ciepła chłodzone wodą – temperatura oleju przekracza bezpieczny zakres roboczy 60°C (140°F) przyspieszając degradację uszczelnień i utlenianie oleju. Pneumatyczny wylot powietrza automatycznie odprowadza ciepło; układy hydrauliczne wymagają celowego zarządzania temperaturą w ramach projektu systemu.

Wyjaśnienie agregatu hydraulicznego: komponenty i działanie

Zasilacz hydrauliczny (HPU) jest sercem każdego układu hydraulicznego. Jest to samodzielny pakiet, który wytwarza, przechowuje, filtruje i kondycjonuje płyn hydrauliczny pod ciśnieniem. Zrozumienie jego komponentów pomaga wyjaśnić, dlaczego układy hydrauliczne zachowują się inaczej niż układy pneumatyczne i dlaczego kosztują więcej.

• Zbiornik: Przechowuje płyn hydrauliczny, zwykle w ilości 1,5 do 3 razy większej niż natężenie przepływu pompy na minutę. Rozprasza również ciepło i umożliwia ucieczkę porwanego powietrza.
• Pompa: Główny czynnik napędzający płyn. Pompy zębate są tanie i wytrzymałe; pompy tłokowe są wydajne i mają zdolność do zmiennej wydajności; Pompy łopatkowe zapewniają cichą pracę. Wybór pompy bezpośrednio określa wydajność i profil hałasu zasilacza HPU.
• Silnik elektryczny: Napędza pompę. Dobór silnika opiera się na wymaganym przepływie i ciśnieniu. Coraz częściej stosuje się napędy o zmiennej częstotliwości (VFD), aby dopasować prędkość silnika do zapotrzebowania, zmniejszając zużycie energii na biegu jałowym nawet o 40% .
• Zawór nadmiarowy: Urządzenie zabezpieczające ciśnienie w systemie. Otwiera się, gdy ciśnienie przekracza nastawę, kierując płyn z powrotem do zbiornika i zapobiegając uszkodzeniu podzespołów.
• Zespół filtra: Usuwa cząstki stałe z płynu. Docelowe klasy czystości ISO (zwykle ISO 16/14/11 dla systemów serwozaworów) określają wielkość mikronów filtra i okresy międzyobsługowe.
• Wymiennik ciepła: Utrzymuje temperaturę płynu w optymalnym zakresie roboczym 40–60°C. Może to być olej-powietrze lub olej-woda, w zależności od warunków otoczenia i wymagań dotyczących odprowadzania ciepła.
• Akumulator (opcjonalnie): Przechowuje płyn pod ciśnieniem w przypadku szczytowego zapotrzebowania, tłumi skoki ciśnienia i może utrzymać ciśnienie w obwodzie podczas krótkich przestojów pompy.

Układy pneumatyczne nie mają odpowiednika agregatu hydraulicznego w postaci układu kompaktowego. Zamiast tego polegają na scentralizowanej sprężarce powietrza, suszarce, zbiorniku odbiorczym i rurociągach dystrybucyjnych – a wszystko to jest zazwyczaj wspólną infrastrukturą. Upraszcza to indywidualną konstrukcję maszyny, ale tworzy zależność od jakości powietrza i spójności ciśnienia w całym zakładzie.

Wymagania dotyczące konserwacji i niezawodność w czasie

Konserwacja to obszar, w którym porównanie hydrauliki i pneumatyki staje się najważniejsze dla menedżerów operacyjnych. Obydwa systemy wymagają regularnej uwagi, ale charakter i konsekwencje zaniedbań znacznie się różnią.

Konserwacja układu hydraulicznego

Układy hydrauliczne są wrażliwe na zanieczyszczenie płynów. Ponad 80% awarii układów hydraulicznych są spowodowane zanieczyszczonym olejem. Zanieczyszczenia cząstkami stałymi niszczą szpule serwozaworów, rysują otwory cylindrów i przyspieszają zużycie pompy. Rygorystyczny program konserwacji agregatu hydraulicznego obejmuje:

• Pobieranie próbek oleju i analiza czystości ISO co 250 do 500 godzin pracy
• Wymiana elementu filtrującego na podstawie wskaźników różnicy ciśnień (nie według stałego harmonogramu kalendarzowego)
• Pełna wymiana oleju co 2000 do 4000 godzin, w zależności od warunków pracy i rodzaju oleju
• Kontrola i wymiana uszczelek na cylindrach i pompach raz w roku lub przy pierwszych oznakach zewnętrznego wycieku
• Kontrola odpowietrznika zbiornika, aby zapobiec przedostawaniu się wilgoci i pyłu atmosferycznego

Zewnętrzne wycieki oleju są najbardziej widoczną przyczyną awarii układu hydraulicznego. Nawet niewielki wyciek z uszczelki może spowodować zagrożenie dla podłogi, problemy z przestrzeganiem zasad ochrony środowiska i ryzyko pożaru, jeśli olej zetknie się z gorącymi powierzchniami. ISO23309 a lokalne przepisy dotyczące ochrony środowiska mogą wymagać stosowania systemów ograniczających wycieki wokół urządzeń hydraulicznych w niektórych gałęziach przemysłu.

Konserwacja układu pneumatycznego

Konserwacja pneumatyczna jest prostsza na poziomie maszyny, ale często jest zaniedbywana na poziomie infrastruktury. Kluczowe zadania obejmują:

• Opróżnianie separatorów wody i jednostek FRL (filtr-regulator-smarownica) codziennie lub automatycznie
• Wymiana elementów filtra FRL co 6 do 12 miesięcy
• Badania wykrywające nieszczelności w rurociągach dystrybucyjnych – pokazują to badania wycieki stanowią od 20 do 30% produkcji sprężonego powietrza w przeciętnej fabryce
• Coroczne smarowanie tłoczysk cylindrów i sprawdzanie zużycia uszczelek

Największa awaria konserwacji pneumatycznej jest niewidoczna: nieszczelności powietrza, które po cichu wyczerpują wydajność sprężarki. A Otwór 3mm w linii dystrybucyjnej przy ciśnieniu 100 PSI może w sposób ciągły marnować ponad 1 kW energii sprężarki. Ultradźwiękowe narzędzia do wykrywania nieszczelności są niezbędne w obiektach zarządzających dużymi sieciami pneumatycznymi.

Porównanie kosztów: początkowe i dożywotnie

Cena zakupu to miejsce, w którym układy pneumatyczne wydają się najbardziej atrakcyjne. Zespół cylindra pneumatycznego i zaworu do zastosowań lekkich może być kosztowny 50 do 500 dolarów . Można uruchomić porównywalny cylinder hydrauliczny z zaworem i kolektorem 500 do 5000 dolarów — a dedykowany zasilacz hydrauliczny dla pojedynczej maszyny dodaje kolejny 2000 do 30 000 dolarów w zależności od rozmiaru i specyfikacji.

Jednak analiza kosztów w całym cyklu życia przedstawia bardziej zrównoważony obraz. Systemy pneumatyczne są tanie w zakupie i montażu, ale drogie w eksploatacji. W obiektach, w których sprężone powietrze jest wytwarzane przy pełnym obciążeniu (prąd, konserwacja, amortyzacja kapitału). 0,25 do 0,35 dolara za 1000 standardowych stóp sześciennych , odbiorniki pneumatyczne o dużej wydajności stają się znaczącymi pozycjami w ofercie energetycznej. Pojedynczy cylinder pneumatyczny o średnicy 2 cali, pracujący 60 razy na minutę przez dwie 8-godzinne zmiany, może zużyć równowartość 2 do 4 kW energii elektrycznej w sposób ciągły.

W przypadku zastosowań wymagających dużej siły i cykli pracy hydrauliczny zespół napędowy zwykle osiąga próg rentowności w porównaniu z pneumatyczną alternatywą 3 do 5 lat opierać się wyłącznie na oszczędności energii. Za tym oknem eksploatacja układu hydraulicznego jest tańsza. W przypadku zastosowań przerywanych i wymagających niewielkiej siły układ pneumatyczny nigdy nie traci swojej przewagi kosztowej.

Profile bezpieczeństwa: różne zagrożenia, ani większe, ani mniejsze

Bezpieczeństwo nie jest łatwym zwycięstwem dla żadnego z systemów — każdy niesie ze sobą odrębne zagrożenia, którymi należy zarządzać za pomocą kontroli technicznych i dyscypliny proceduralnej.

Zagrożenia hydrauliczne

• Urazy po zastrzykach: Nieszczelność po otworku w wężu hydraulicznym pod ciśnieniem 3000 PSI może spowodować wstrzyknięcie płynu przez skórę z siłą wystarczającą do spowodowania głębokiego uszkodzenia tkanki bez widocznej rany wlotowej. Jest to stan nagły, często niedoceniany w miejscu opieki. OSHA uznaje to za jedno z najpoważniejszych zagrożeń hydraulicznych.
• Ryzyko pożaru: Płyn hydrauliczny na bazie ropy naftowej jest łatwopalny. Rozpylona ciecz z uszkodzonego węża w pobliżu gorących powierzchni lub źródeł zapłonu może spowodować pożar. Płyny ognioodporne (estry fosforanowe, mieszaniny wody i glikolu) są obowiązkowe w odlewnictwie, hutach stali i lotnictwie.
• Uwalnianie zmagazynowanej energii: Akumulator naładowany do 3000 PSI magazynuje znaczną ilość energii. Niewłaściwe procedury rozprężania mogą spowodować gwałtowne wyrzucenie elementu.

Zagrożenia pneumatyczne

• Spadek grawitacyjny: Kiedy cylinder pneumatyczny traci ciśnienie, jego obciążenie natychmiast spada – nie ma poduszki. Osie pneumatyczne obciążone grawitacyjnie wymagają zewnętrznych blokad mechanicznych lub utrzymywania ciśnienia za pomocą zaworów, aby bezpiecznie utrzymać ładunek.
• Hałas: Wydech pneumatyczny jest głośny. Mogą wytwarzać niewyciszone porty wylotowe zaworu kierunkowego 85 do 95 dB(A) —powyżej progu wymagającego ochrony słuchu zgodnie z przepisami UE i OSHA. Tłumiki zmniejszają to, ale zwiększają przeciwciśnienie, które wpływa na prędkość powrotu cylindra.
• Ryzyko bicza: Odłączony wąż sprężonego powietrza może gwałtownie drgać. Ograniczniki węży i ​​złącza automatycznie odcinające stanowią standardowe zabezpieczenia.

W przetwórstwie żywności, produkcji farmaceutycznej i pomieszczeniach czystych preferowane są układy pneumatyczne, ponieważ ich wylot (powietrze) jest czysty, a wycieki wolne od oleju nie zanieczyszczają produktów. Zanieczyszczenie olejem hydraulicznym w tych środowiskach powoduje problemy związane ze zgodnością i bezpieczeństwem produktu, które przeważają nad wszelkimi argumentami dotyczącymi siły lub wydajności.

Przewodnik wyboru dla konkretnego zastosowania

Dopasowanie typu systemu do zastosowania jest najbardziej praktycznym wynikiem analizy hydraulicznej i pneumatycznej. Poniższy podział obejmuje najczęstsze przypadki zastosowań przemysłowych.

Wybierz agregat hydrauliczny, gdy:

• Wymagane siły przekraczają 25 kN – prasy do metalu, zespoły zaciskowe do formowania wtryskowego, prasy kuźnicze, obudowy górnicze
• Wymagana jest precyzyjna kontrola prędkości w całym skoku — kontrolowane wytłaczanie, tłoczenie z powolnym podejściem, maszyny do testowania materiałów
• Ładunek musi być utrzymywany nieruchomo pod wpływem siły przez dłuższy czas — zaciskanie matrycy, utrzymywanie osprzętu, stanowiska do badań strukturalnych
• Sprzęt mobilny wymagający dużej siły w kompaktowym opakowaniu — koparki, maszyny rolnicze, sterowanie morskie, sprzęt offshore
• Praca przy wysokim cyklu pracy i dużej sile, gdzie długoterminowa efektywność energetyczna uzasadnia początkowy koszt zasilacza HPU

Wybierz pneumatykę, gdy:

• Wymagania dotyczące siły są mniejsze niż 10 kN, a prędkość jest ważniejsza niż precyzja — roboty typu pick-and-place, urządzenia przełączające przenośniki, wyrzutniki części
• Wymagane jest czyste środowisko — żywność, farmaceutyka, urządzenia medyczne, produkcja półprzewodników
• Niski koszt instalacji i szybkie wdrożenie mają znaczenie – narzędzia konserwacyjne, małe moduły automatyki, narzędzia pneumatyczne warsztatowe
• Infrastruktura instalacji sprężonego powietrza już istnieje i jest niewykorzystana
• Cykl pracy jest niski, a efektywność energetyczna poszczególnych siłowników nie jest priorytetem

Systemy hybrydowe: używanie obu razem

Wiele nowoczesnych linii produkcyjnych wykorzystuje obie technologie równolegle. Zespół napędowy hydrauliczny może napędzać główny siłownik prasy, podczas gdy cylindry pneumatyczne obsługują załadunek, rozładunek i zaciskanie części wokół niego. Ta hybrydowa architektura wykorzystuje mocne strony każdego systemu: hydraulikę do ciężkich prac, pneumatykę do szybkich i lekkich funkcji pomocniczych. Projektowanie tych systemów wymaga zwrócenia szczególnej uwagi na wspólną infrastrukturę elektryczną, integrację systemu sterowania i planowanie konserwacji, aby uniknąć konfliktów operacyjnych.

Względy środowiskowe i regulacyjne

Zgodność z wymogami ochrony środowiska jest coraz ważniejszym czynnikiem w procesie wyboru hydraulicznych i pneumatycznych. W większości jurysdykcji olej hydrauliczny jest klasyfikowany jako substancja niebezpieczna. Rozlane ciecze wymagają udokumentowanych procedur oczyszczania, a usuwanie zużytego oleju hydraulicznego jest regulowane takimi przepisami, jak unijna dyrektywa ramowa w sprawie odpadów lub amerykańskie normy EPA. Obiekty korzystające z układów hydraulicznych muszą utrzymywać infrastrukturę zabezpieczającą olej – tace ociekowe, zbiorniki obwałowe, zestawy rozlewowe – oraz odpowiednio szkolić personel.

Biodegradowalne płyny hydrauliczne (na bazie oleju rzepakowego, na bazie estrów syntetycznych) są dostępne i coraz częściej stosowane w zastosowaniach wrażliwych z punktu widzenia ochrony środowiska – w sprzęcie leśnym, statkach morskich, maszynach rolniczych pracujących w pobliżu źródeł wody. Płyny te zazwyczaj niosą ze sobą: Podwyżka ceny od 15 do 40%. w stosunku do oleju mineralnego i mogą mieć węższe zakresy temperatur pracy, ale znacznie zmniejszają odpowiedzialność za środowisko.

Z kolei układy pneumatyczne wyrzucają czyste, suche powietrze (przy założeniu właściwej filtracji i suszenia) i niosą ze sobą minimalne obciążenia związane z przestrzeganiem zasad ochrony środowiska na poziomie maszyny. Koszty środowiskowe są nadrzędne – obejmują zużycie energii przez sprężarkę powietrza – i są uwzględniane w programach efektywności energetycznej, a nie w ograniczaniu wycieków.

W przypadku obiektów ubiegających się o certyfikację zarządzania środowiskowego ISO 14001 zarządzanie układami hydraulicznymi wymaga bardziej formalnej dokumentacji i kontroli proceduralnej niż alternatywy pneumatyczne, co stanowi rzeczywisty narzut operacyjny, który warto uwzględnić w decyzji o wyborze.

Dobór zasilacza hydraulicznego: kluczowe parametry, które należy wybrać

Dla inżynierów i nabywców oceniających opcje agregatów hydraulicznych prawidłowe dobranie ich ma kluczowe znaczenie. Niewymiarowy zasilacz HPU nie jest w stanie zaspokoić szczytowego zapotrzebowania; zbyt duży marnuje kapitał i działa nieefektywnie przy częściowym obciążeniu. Trzy podstawowe parametry doboru to natężenie przepływu, ciśnienie i moc.

1. Wymagane natężenie przepływu (l/min lub GPM): Obliczana z powierzchni cylindra pomnożonej przez wymaganą prędkość tłoka, zsumowaną na wszystkich jednocześnie pracujących siłownikach. Zawsze dodawaj 10 do 15% marginesu na straty systemowe.
2. Maksymalne ciśnienie w układzie (bar lub PSI): Ustawiane na podstawie najwyższego wymagania dotyczącego obciążenia. Ustawienie zaworu nadmiarowego powinno wynosić od 10 do 15% powyżej maksymalnego ciśnienia roboczego, a nie maksymalnego ciśnienia znamionowego elementu.
3. Moc silnika (kW lub KM): Obliczane jako (natężenie przepływu × ciśnienie) / (600 × wydajność pompy) w kW przy zastosowaniu L/min i barów. System wymagający 40 l/min przy 200 barach z pompą o sprawności 85% potrzebuje około 15,7 kW mocy silnika.

Objętość zbiornika jest dostosowana do 2–3-krotności natężenia przepływu pompy na minutę — pompa o wydajności 40 l/min pozwala uzyskać zbiornik o pojemności od 80 do 120 litrów. Stosunek ten zapewnia odpowiedni czas przebywania w celu odpowietrzenia powietrza, stabilizacji temperatury i osadzenia zanieczyszczeń. Zmniejszanie objętości zbiornika jest częstym błędem specyfikacji HPU, który objawia się później jako problemy z przegrzaniem i zanieczyszczeniem.

W przypadku doboru pneumatycznego równoważny proces jest prostszy: obliczyć zużycie powietrza przez każdy siłownik (powierzchnia otworu × skok × cykle na minutę × 2 dla siłownika dwustronnego działania), zsumować wszystkich odbiorców, dodać 25% marginesu na nieszczelności i przyszłą ekspansję oraz potwierdzić, że wydajność sprężarki powietrza w zakładzie pokrywa całkowite zapotrzebowanie przy wymaganym ciśnieniu na wlocie FRL maszyny.

Konkluzja na temat układu hydraulicznego i pneumatycznego

Decyzja dotycząca hydrauliki czy pneumatyki nie dotyczy abstrakcyjnie tego, która technologia jest lepsza — chodzi o to, która z nich pasuje do konkretnego obciążenia, prędkości, środowiska i parametrów budżetowych. Układy hydrauliczne, zakotwiczone przez odpowiednio dobrany agregat hydrauliczny, to jedyny praktyczny wybór w przypadku zastosowań wymagających dużej siły, precyzyjnego sterowania lub utrzymywania ładunku. Systemy pneumatyczne są właściwym wyborem do szybkich, czystych, wymagających niewielkiej siły i wrażliwych na koszty zadań, w których istnieje już infrastruktura sprężonego powietrza.

Dokonaj wyboru od samego początku, określając ilościowo zapotrzebowanie na siłę, cykl pracy, ograniczenia środowiskowe i całkowity koszt posiadania w ciągu 5 lat — a nie tylko cenę zamówienia. Analiza ta prawie zawsze wskaże wyraźnie jeden typ systemu, co pozwoli zaoszczędzić znaczne koszty modernizacji i problemy operacyjne na dalszym etapie.

Jeśli pracujesz w pobliżu granicy – ​​siły od 10 do 25 kN, umiarkowane cykle pracy, mieszane wymagania środowiskowe – skonsultuj się z integratorem systemów zasilania strumieniowego, który może modelować obie opcje w odniesieniu do rzeczywistego cyklu obciążenia. System odpowiedni dla Twojej działalności to taki, który minimalizuje całkowity koszt posiadania, a jednocześnie niezawodnie spełnia wszystkie wymagania dotyczące wydajności, a nie taki, który wygląda na najtańszy w ofercie.
