Agregat hydrauliczny zbudowany jest z sześciu współpracujących ze sobą grup funkcjonalnych: a zbiornik przechowujący i kondycjonujący płyn, a pompa który zamienia energię mechaniczną na przepływ, an silnik elektryczny który napędza pompę, a zespół zaworu który kieruje i reguluje ciśnienie, a obwód filtrujący który chroni powierzchnie wewnętrzne przed zanieczyszczeniem oraz osprzęt pomocniczy, taki jak chłodnice, akumulatory, kolektory, uszczelki i oprzyrządowanie. Każdy z tych elementów agregatu hydraulicznego ma bezpośredni wpływ na stabilność ciśnienia w układzie, żywotność płynu i czas pracy agregatu, zanim będzie wymagał serwisu.
Rozmiar i klasa każdej części zależą od cyklu pracy, temperatury otoczenia i ciśnienia wymaganego przez dalsze siłowniki. Jednostka zbudowana dla prasy tłoczącej, która uruchamia się co kilka sekund, wymaga innej reakcji zaworów i wydajności chłodzenia niż jednostka, która utrzymuje statyczny zacisk przez wiele godzin. Dopasowanie komponentów do rzeczywistego cyklu pracy zamiast domyślnej konfiguracji katalogowej stanowi zazwyczaj różnicę między jednostką napędową, która wytrzymuje dziesięć lat, a taką, która wymaga przebudowy w ciągu dwóch lat.
Pomocne jest także myślenie o zasilaczu hydraulicznym jak o pętli zamkniętej, a nie o zbiorze oddzielnych części. Jakość płynu ustawiana przez zbiornik i obwód filtrujący wpływa na zużycie pompy, zużycie pompy wpływa na wewnętrzne przecieki i wytwarzanie ciepła, ciepło wpływa na lepkość, a lepkość wpływa na dokładność sterowania przepływem przez zawory. Słabe ogniwo w dowolnej grupie podzespołów w końcu objawia się w innym miejscu obwodu, dlatego też rozwiązywanie problemów z jednostką napędową prawie zawsze musi zaczynać się od stanu płynu, a dopiero potem zająć się jakąkolwiek pojedynczą częścią.
W poniższych sekcjach omówiono każdą główną grupę komponentów, zmiany między konfiguracjami, standardy i punkty danych, do których inżynierowie często się odwołują podczas określania części, a także wzorce awarii, które najczęściej pojawiają się w terenie.
Projekt zbiornika i pojemność płynu
Zbiornik nie tylko przechowuje ropę. Osadza porwane powietrze, rozprasza ciepło przez swoją powierzchnię i umożliwia opad zanieczyszczeń, zanim płyn zostanie ponownie wciągnięty do wlotu pompy. Zbiornik, który jest zbyt mały w stosunku do natężenia przepływu pompy, będzie zapewniał recyrkulację gorącego, napowietrzonego płynu, co przyspiesza utlenianie i skraca żywotność uszczelnień wszystkich pozostałych elementów obwodu.
Stosunki wymiarowe stosowane w praktyce
Powszechnie stosowana zasada początkowa określa wielkość zbiornika trzy do pięciu razy znamionowy przepływ pompy w galonach na minutę , wyrażona w galonach. Dlatego też jednostka zbudowana wokół pompy o wydajności 20 GPM zazwyczaj wykorzystuje zbiornik o pojemności od 60 do 100 galonów, przy czym dolna część jest zarezerwowana dla jednostek wyposażonych już w dodatkowe chłodzenie.
| Rodzaj obowiązku | Zalecany stosunek zbiornika do przepływu | Typowa konfiguracja przegród |
| Praca ciągła, duże obciążenie cieplne | 4:1 do 5:1 | Płyta dopalająca o pełnej wysokości z dyfuzorem powrotnym |
| Praca przerywana, standardowa praca prasowa | 3:1 do 4:1 | Częściowa przegroda oddzielająca ssanie i powrót |
| Jednostki mobilne lub o ograniczonej przestrzeni | 2:1 do 3:1 | Tylko dyfuzor wewnętrzny, bez pełnej przegrody |
Ogólne współczynniki wielkości zbiorników stosowane w praktyce projektowania hydrauliki przemysłowej.
Zbiorniki wyposażone są również w otwory do napełniania i opróżniania, odpowietrznik ze środkiem osuszającym lub cząsteczkami, magnetyczny korek spustowy do wyłapywania żelaznych pozostałości zużycia oraz wziernik lub pływakowy wskaźnik poziomu. Pomijanie wtyczki magnetycznej jest powszechnym skrótem w tańszych konstrukcjach zasilaczy hydraulicznych i jest jednym z najtańszych dodatków pod względem zapewnianej przez nie ochrony przed zużyciem.
Umieszczenie przegród i projekt linii powrotnej
Wewnętrzna przegroda jest często pomijana, ale jej umiejscowienie określa czas przebywania płynu, zanim zostanie on wciągnięty z powrotem do pompy. Przegroda ustawiona zbyt blisko króćca ssącego skraca efektywną odległość osiadania i umożliwia recyrkulację napowietrzonego płynu szybciej niż jest on w stanie odgazować. Linie powrotne są zwykle przycinane pod kątem 45 stopni i umieszczane poniżej powierzchni cieczy, aby ograniczyć rozpryskiwanie i tworzenie się piany, a dyfuzor na linii powrotnej rozprowadza przepływ na większym obszarze, zamiast kierować strumień o dużej prędkości prosto na ściankę zbiornika.
Materiały zbiorników i obróbka powierzchni
Stal węglowa pozostaje standardowym materiałem zbiornika ze względu na koszty, zwykle wykończona wewnętrzną powłoką odporną na określony rodzaj używanego płynu, ponieważ olej mineralny, woda-glikol i płyny biodegradowalne oddziałują inaczej z nieobrobioną stalą. Zbiorniki ze stali nierdzewnej znajdują się w urządzeniach pracujących w środowiskach przeznaczonych do kontaktu z żywnością, w środowiskach wymagających zmywania lub w środowiskach korozyjnych, gdzie uszkodzenie powłoki mogłoby spowodować ryzyko zanieczyszczenia. Zbiorniki aluminiowe pojawiają się w konstrukcjach mobilnych i wrażliwych na wagę, oferując pewną odporność na wgniecenia na rzecz znaczącej redukcji masy.
Rodzaje płynów hydraulicznych i dobór lepkości
Sam płyn jest działającym komponentem, a nie tylko medium, a wybór niewłaściwego gatunku osłabia działanie wszystkich innych części obwodu, niezależnie od tego, jak dobrze są one dobrane.
Typowe kategorie płynów
- Mineralne oleje przeciwzużyciowe — domyślny wybór dla zdecydowanej większości przemysłowych agregatów hydraulicznych, oferujący dobrą równowagę kosztów, smarności i wydajności dodatków.
- Płyny ognioodporne (ester wodno-glikolowy lub ester fosforanowy) — stosowany w pobliżu surówek, zakładów spawalniczych lub odlewni, gdzie awaria przewodu hydraulicznego w pobliżu źródła zapłonu stwarza realne ryzyko.
- Płyny biodegradowalne — określone dla sprzętu mobilnego pracującego w pobliżu dróg wodnych lub w miejscach wrażliwych pod względem środowiskowym, zazwyczaj za wyższą cenę w porównaniu z olejem mineralnym.
- Płyny dopuszczone do kontaktu z żywnością — stosowany tam, gdzie możliwy jest przypadkowy kontakt z produktem spożywczym, formułowany bez pakietów dodatków występujących w standardowych olejach przemysłowych.
Stopień lepkości i temperatura robocza
Lepkość jest ogólnie określona przez klasę ISO, przy czym ISO 32 i ISO 46 obejmują większość zastosowań przemysłowych w klimacie umiarkowanym, a ISO 68 jest zarezerwowane dla jednostek pracujących w stale wysokich temperaturach otoczenia. Stosowanie płynu, który jest zbyt rzadki w stosunku do temperatury roboczej, zwiększa wewnętrzne przecieki na pompie i zaworach, obniżając wydajność objętościową, natomiast płyn, który jest zbyt gęsty, zwiększa zwężenie wlotu pompy i może spowodować głód pompy podczas uruchamiania w niskich temperaturach. Wskaźnik lepkości powyżej 100 wskazuje, że płyn jest odporny na rozrzedzanie wraz ze wzrostem temperatury, co ma większe znaczenie w przypadku urządzeń, w których występują duże sezonowe wahania temperatury, niż w przypadku instalacji wewnętrznych z kontrolowaną klimatyzacją.
Typy pomp stosowanych w zasilaczach hydraulicznych
Pompa ustala natężenie przepływu i, w połączeniu z ustawieniem zaworu nadmiarowego, maksymalne ciśnienie robocze całego urządzenia. Architektury trzech pomp obejmują zdecydowaną większość konstrukcji przemysłowych agregatów hydraulicznych.
- Pompy zębate — stała pojemność, prosta konstrukcja, tolerancja na umiarkowane zanieczyszczenia, typowo znamionowe ciśnienie do 3000 psi i dobrze dostosowana do zastosowań wrażliwych na koszty, wymagających stałego przepływu.
- Pompy łopatkowe — cichsza praca niż pompy zębate, dobra wydajność w zakresie średniego ciśnienia do około 3500 psi oraz powszechny wybór tam, gdzie liczy się poziom hałasu, na przykład w pobliżu stanowisk operatorskich.
- Pompy tłokowe — dostępne w wersjach o stałym lub zmiennym wydatku, o ciśnieniu 5000 psi lub wyższym oraz jako standardowy wybór, gdy jednostka wymaga sterowania przepływem z kompensacją ciśnienia lub wykrywaniem obciążenia, aby oszczędzać energię przy zmiennym obciążeniu.
Przemieszczenie stałe i zmienne
Pompa o stałej wydajności zapewnia stałe natężenie przepływu przy danej prędkości wału niezależnie od obciążenia, a nadmiar przepływu jest omijany przez zawór nadmiarowy w postaci ciepła. Pompa o zmiennym wydatku i kompensacji ciśnienia zmniejsza swoją własną moc wyjściową, gdy system osiągnie ustawione ciśnienie, co znacznie ogranicza wytwarzanie ciepła i pobór energii elektrycznej w urządzeniach z długimi okresami postoju. Wyższy koszt początkowy pompy o zmiennej wydajności często zwraca się w ciągu kilku lat dzięki niższym kosztom chłodzenia i energii w jednostkach, które większość cyklu spędzają na utrzymywaniu ciśnienia, a nie na przemieszczaniu przepływu.
Montaż pompy i sprzęgło napędu
Większość pomp przemysłowych jest montowana bezpośrednio na silniku za pośrednictwem obudowy dzwonowej i elastycznego sprzęgła, a nie napędu pasowego, co zapewnia spójne ustawienie wałów i pozwala uniknąć kosztów konserwacji związanych z napinaniem paska. Wybór materiału sprzęgła ma większe znaczenie, niż mogłoby się wydawać — zbyt sztywne sprzęgło przenosi drgania silnika bezpośrednio na wał pompy i przyspiesza zużycie łożyska, natomiast sprzęgło, które jest zbyt miękkie, może ulec uszkodzeniu pod wpływem nagłej zmiany obciążenia. Tolerancja współosiowości pomiędzy silnikiem a wałem pompy zwykle mieści się w granicach kilku tysięcznych cala, ponieważ niewspółosiowość przekraczająca ten zakres objawia się przedwczesnym wyciekiem z uszczelnienia wału na długo przed tym, zanim wpłynie to na wydajność.
Wskaźniki wydajności objętościowej i zużycia
Nowa pompa tłokowa zwykle pracuje ze sprawnością objętościową od 92 do 97 procent, co oznacza, że tylko niewielki procent teoretycznej wydajności jest tracony na skutek poślizgu wewnętrznego. W miarę zużywania się pompy poślizg wzrasta, a ciśnienie utrzymuje się mniej równomiernie pod obciążeniem, mimo że pompa może nadal uruchamiać się i pracować normalnie. Śledzenie przepływu wyjściowego lub spadku ciśnienia pod stałym obciążeniem w czasie daje znacznie wcześniejsze ostrzeżenie o zużyciu pompy niż oczekiwanie na całkowitą awarię.
Dane techniczne i dobór silników elektrycznych
Silnik musi odpowiadać wymaganej mocy pompy przy zamierzonym ciśnieniu roboczym, a nie tylko jej znamionowemu przepływowi. Moc obwodu hydraulicznego oblicza się na podstawie łącznie przepływu i ciśnienia, więc pompa, która wygląda skromnie na podstawie samego przepływu, może nadal wymagać dużego silnika, jeśli oczekuje się, że będzie utrzymywała wysokie ciśnienie w sposób ciągły.
| Rama silnika | Wspólny zakres mocy | Typowe zastosowanie |
| NEMA 56C/143TC-145TC | 1 do 5 KM | Małe jednostki mobilne, windy jednosiłownikowe |
| 184TC-215TC | 7,5 do 20 KM | Standardowe prasy i zaciski przemysłowe |
| 254TC i większe | 25 KM i więcej | Maszyny przemysłowe do pracy ciągłej, wtryskiwanie |
Przybliżony rozmiar ramy silnika według mocy i typowego zastosowania agregatu hydraulicznego.
Silniki TEFC (całkowicie zamknięte, chłodzone wentylatorem) dominują w przemysłowych instalacjach hydraulicznych zespołów napędowych, ponieważ koniec pompy jest narażony na działanie mgły olejowej i cząstek stałych unoszących się w powietrzu. Cykl pracy również ma tutaj znaczenie: silnik przystosowany do pracy ciągłej (S1) będzie pracował chłodniej przez ośmiogodzinną zmianę niż silnik przystosowany tylko do pracy przerywanej, nawet jeśli oba mają tę samą moc znamionową.
Metoda uruchamiania i prąd rozruchowy
Rozruch bezpośredni jest powszechny w przypadku mniejszych silników, ale wytwarza prąd rozruchowy kilka razy większy od znamionowego prądu roboczego, co może stanowić problem w obiektach o ograniczonym dostępie do prądu lub w jednostkach, które często uruchamiają się i zatrzymują w trakcie zmiany. Softstartery i przemienniki częstotliwości zmniejszają ten rozruch, a przemiennik częstotliwości dodatkowo umożliwia zmniejszenie prędkości silnika w okresach cyklu o niskim zapotrzebowaniu, co zmniejsza zarówno zużycie energii, jak i hałas. W jednostkach, w których pompa ma stałą wydajność, połączenie jej z przetwornicą częstotliwości jest jedną z bardziej skutecznych zmian modernizacyjnych pozwalających zmniejszyć zużycie energii w trybie gotowości bez konieczności wymiany samej pompy.
Chłodzenie silnika i obniżenie parametrów znamionowych otoczenia
Dane znamionowe silnika zakładają standardową temperaturę otoczenia, zwykle 40°C. Jednostki zainstalowane w zamkniętych szafach, gorących pomieszczeniach mechanicznych lub w miejscach bezpośrednio nasłonecznionych często pracują w temperaturze otoczenia wyższej niż temperatura bazowa, a użyteczna moc silnika musi zostać odpowiednio obniżona, w przeciwnym razie silnik będzie się nagrzewał bardziej, niż jest to zalecane w jego klasie izolacji, skracając żywotność uzwojenia na długo przed wystąpieniem jakiejkolwiek awarii mechanicznej.
Zawory kierunkowe, nadmiarowe i sterujące przepływem
Zawory to miejsce, w którym faktycznie kształtuje się zachowanie agregatu hydraulicznego. Prawie w każdej wersji występują trzy rodziny zaworów, a także kilka specjalnych typów zaworów stosowanych w bardziej wymagających obwodach.
Kierunkowe zawory sterujące
Zawory kierunkowe sterowane elektromagnetycznie kierują przepływ w celu wysunięcia, wycofania lub przytrzymania siłownika. Konfiguracja suwaka określa, czy obwód jest w stanie spoczynku typu otwarty, zamknięty czy tandemowy, co z kolei wpływa na zachowanie pompy, gdy zawór nie jest przesunięty. Czas reakcji standardowego zaworu elektromagnetycznego z mokrym twornikiem zazwyczaj mieści się w zakresie od 20 do 50 milisekund, podczas gdy proporcjonalne zawory kierunkowe zamieniają część tej prędkości na kontrolowane, stopniowane przejście, które zmniejsza obciążenie udarowe siłownika i podłączonej konstrukcji.
Zawory nadmiarowe
Zawór nadmiarowy ustala górną granicę ciśnienia bezwzględnego obwodu i chroni każdy element znajdujący się za nim przed przeciążeniem. Zwykle ustawia się je na 10 do 20 procent powyżej najwyższego ciśnienia roboczego wymaganego przez system, co zapewnia margines bez marnowania energii na ścieżce upustowej podczas normalnej pracy. Zawory nadmiarowe sterowane pilotem mają mniejszą tolerancję ciśnienia przy zmiennym przepływie niż zawory nadmiarowe bezpośredniego działania i są standardowym wyborem w każdym obwodzie powyżej około 10 GPM.
Zawory sterujące przepływem
Zawory iglicowe, regulatory przepływu z kompensacją ciśnienia i dzielniki przepływu zarządzają prędkością siłownika niezależnie od zmian obciążenia. Wersje z kompensacją ciśnienia utrzymują ustawione natężenie przepływu nawet przy zmianie ciśnienia obciążenia, co ma znaczenie w każdym zastosowaniu, w którym wymagana jest stała długość cyklu, np. zsynchronizowane mocowanie.
Zawory przeciwwagi i utrzymujące obciążenie
W siłownikach pionowych zawór równoważący zapobiega swobodnemu opadaniu obciążenia nadmiarowego w przypadku pęknięcia węża lub utraty sygnału przez zawór kierunkowy, utrzymując przeciwciśnienie po stronie wylotowej siłownika do czasu, gdy strona wlotowa znajdzie się pod aktywnym ciśnieniem. Zawory utrzymujące obciążenie tego typu są traktowane jako elementy krytyczne dla bezpieczeństwa w każdym zastosowaniu, w którym niekontrolowane opadanie mogłoby stworzyć zagrożenie, np. platformy podnośnikowe lub siłowniki pras.
Zblocza zaworowe coraz częściej łączą kilka z tych funkcji w pojedynczy odlewany lub wiercony blok, zmniejszając liczbę zewnętrznych złączek i punktów wycieków w porównaniu do stosu zaworów z oddzielnymi rurami.
Filtracja i czystość płynów
Zanieczyszczenia są odpowiedzialne za większość nieplanowanych awarii podzespołów hydraulicznych, a filtracja stanowi podstawową linię obrony. Dobrze dobrany agregat hydrauliczny wykorzystuje filtrację w więcej niż jednym punkcie obwodu, zamiast polegać na jednym miejscu filtra.
| Filtruj lokalizację | Typowa ocena mikronowa | Główny cel |
| Sitko ssące | 100 do 150 mikronów | Chroni wlot pompy przed dużymi zanieczyszczeniami |
| Filtr przewodu ciśnieniowego | 10 do 25 mikronów | Chroni zawory i cylindry za pompą |
| Filtr przewodu powrotnego | 10 do 25 mikronów | Łapie zużyte zanieczyszczenia, zanim ponownie dostaną się do zbiornika |
Typowe punkty filtracji i wartości mikronowe w typowym obwodzie zasilacza hydraulicznego.
Czystość płynu jest zwykle śledzona za pomocą zliczania cząstek zgodnie z normą ISO 4406, która podaje trzy liczby reprezentujące liczbę cząstek o wielkości 4, 6 i 14 mikronów. Kod taki jak 18/16/13 jest realistycznym celem dla średniociśnieniowego obwodu przemysłowego, podczas gdy zawory proporcjonalne i serwozawory zazwyczaj wymagają bardziej rygorystycznego kodu w zakresie 16/14/11. Wskaźnik zatkania, wizualny lub elektryczny, pozwala personelowi konserwacyjnemu wymieniać elementy na podstawie rzeczywistego stanu, a nie według ustalonych odstępów kalendarzowych, co zmniejsza zarówno przedwczesną wymianę elementu, jak i ryzyko przekroczenia wydajności filtra.
Współczynnik Beta i skuteczność filtra
Wydajność elementu filtrującego często wyraża się jako współczynnik beta, który porównuje liczbę cząstek powyżej danego rozmiaru przed i za elementem. Współczynnik beta wynoszący 200 przy 10 mikronach oznacza, że filtr usuwa 199 z każdych 200 cząstek tej wielkości lub większych i jest uważany za wskaźnik o wysokiej wydajności dla filtra linii ciśnieniowej. Współczynnik beta ma większe znaczenie niż sama ocena w mikronach nagłówka, ponieważ dwa reklamowane filtry o tym samym rozmiarze mikrona mogą mieć bardzo różną rzeczywistą skuteczność wychwytywania w zależności od konstrukcji nośnika.
Filtracja off-line i nerkowa
Niektóre agregaty hydrauliczne dodają dedykowaną pętlę filtracyjną off-line, pracującą w sposób ciągły na małej pompie pomocniczej, niezależnie od cyklu pracy obwodu głównego. Ten układ pętli nerkowej utrzymuje zbiornik w czystości nawet w okresach, gdy główna pompa jest bezczynna, i jest powszechny w przypadku zbiorników o dużej objętości, gdzie sama filtracja liniowa nie jest w stanie przewrócić pełnej objętości płynu wystarczająco często, aby utrzymać ścisły docelowy poziom czystości.
Akumulatory i ich rola
Akumulator przechowuje energię hydrauliczną pod ciśnieniem za pomocą tłoka, pęcherza lub membrany w celu oddzielenia płynu od objętości wstępnie naładowanego gazu, prawie zawsze azotu. W hydraulicznym zespole napędowym akumulatory służą kilku różnym celom.
- Wygładzanie skoków ciśnienia i tętnienia pompy, co wydłuża żywotność węży, złączek i manometrów.
- Dostarczanie impulsu przepływu przekraczającego to, co może zapewnić sama pompa podczas krótkiego szczytowego zapotrzebowania, co pozwala na zastosowanie mniejszej pompy.
- Utrzymywanie ciśnienia na zaciśniętym lub trzymanym siłowniku podczas utraty zasilania, co ma znaczenie w zastosowaniach mocowania o krytycznym znaczeniu dla bezpieczeństwa.
- Pochłania obciążenia udarowe wynikające z szybkich przesunięć zaworów, redukując efekt młotka w przypadku długich rurociągów.
Akumulatory pęcherzowe są najczęstszym wyborem w ogólnych usługach przemysłowych, ponieważ zapewniają dobrą równowagę między szybkością reakcji i kosztami. Ciśnienie wstępne jest zwykle ustawiane na około 90 procent minimalnego ciśnienia roboczego systemu i należy je okresowo sprawdzać, ponieważ ładunek azotu z czasem powoli opada przez materiał pęcherza.
Akumulatory tłokowe do zastosowań wysokocyklowych
Akumulatory tłokowe wykorzystują swobodnie pływający tłok zamiast elastycznego pęcherza do oddzielania gazu i cieczy, co pozwala im obsługiwać większe objętości i wyższe częstotliwości cykli bez problemów związanych ze zmęczeniem, które ograniczają żywotność pęcherza przy ciągłych, szybkich cyklach. Występują częściej w prasach przemysłowych i sprzęcie testowym pracujących w trybie ciągłym, gdzie akumulator wykonuje tysiące cykli ładowania i rozładowywania na zmianę.
Wymienniki ciepła i obiegi chłodzące
Każda niesprawność w obwodzie hydraulicznym objawia się ciepłem, a nadmiar ciepła jest jednym z najszybszych sposobów degradacji zarówno płynu, jak i uszczelek w całym urządzeniu. Wymienniki ciepła chłodzone powietrzem wykorzystują rdzeń chłodnicy napędzany wentylatorem i nadają się do instalacji, w których dostępne jest powietrze z otoczenia, a woda nie jest dostępna, natomiast wymienniki płaszczowo-rurowe chłodzone wodą zapewniają bardziej spójne chłodzenie w gorącym lub zapylonym środowisku, ale wymagają schłodzonej lub jednorazowego zasilania wodą.
Rozważania dotyczące rozmiaru
Wydajność chłodzenia jest zazwyczaj dostosowywana do obciążenia cieplnego generowanego przez obejście zaworu nadmiarowego, spadek ciśnienia na zaworach i nieefektywność pompy, a nie tylko do mocy silnika. Jednostki pracujące z pompą o stałym wydatku współpracującą z zaworem o zamkniętym środku przez długie okresy postoju generują znacznie więcej ciepła niż pompa o zmiennym wydatku wykonująca to samo zadanie, a specyfikacja chłodnicy powinna odzwierciedlać tę różnicę, a nie ogólną zasadę opartą na mocy.
Termostatycznie sterowany wentylator lub zawór obejściowy w obwodzie chłodzonym wodą zapobiega zbyt dużym wahaniom temperatury płynu w którąkolwiek stronę, ponieważ zbyt chłodny płyn zwiększa lepkość i ogranicza wlot pompy, podobnie jak zbyt wysoka temperatura zmniejsza lepkość i wytrzymałość filmu.
Kompromis chłodzony powietrzem i chłodzonym wodą
Jednostki chłodzone powietrzem pozwalają uniknąć problemów związanych z instalacją wodno-kanalizacyjną, uzdatnianiem wody i odprowadzaniem ścieków, które towarzyszą systemom chłodzonym wodą, co czyni je prostszym wyborem w przypadku większości samodzielnych instalacji przemysłowych. Z kolei jednostki chłodzone wodą utrzymują bardziej stabilną temperaturę płynu niezależnie od warunków powietrza otoczenia i zajmują mniej przestrzeni fizycznej wokół samego urządzenia, co ma znaczenie w obiektach, w których powierzchnia podłogi lub prześwit powietrza są ograniczone. W niektórych większych instalacjach stosuje się agregaty wody lodowej typu woda-powietrze z zamkniętą pętlą, specjalnie w celu uzyskania stabilności chłodzenia wodą bez problemów związanych ze zużyciem wody i jej odprowadzaniem, jak w przypadku otwartego systemu z jednorazowym przepływem.
Kolektory, węże i złączki

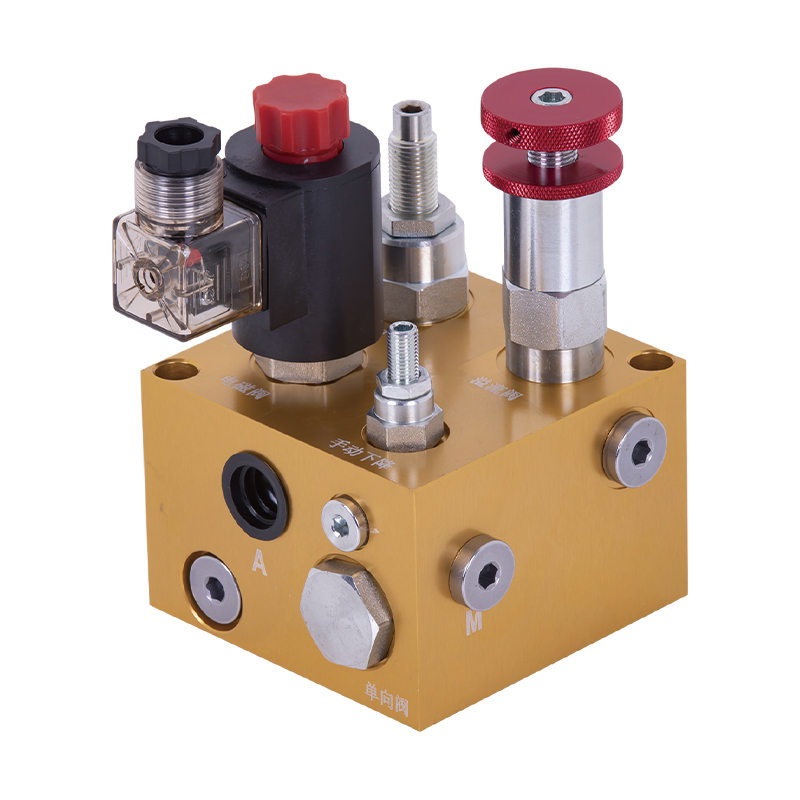

Bloki kolektorów łączą montaż zaworu i wewnętrzne przyłącza w jeden obrobiony maszynowo lub odlewany korpus, zmniejszając liczbę zewnętrznych przebiegów węży i związanych z nimi punktów wycieków. Zawory kasetowe wkręcane bezpośrednio do wnęk kolektora w dużej mierze zastąpiły starsze zespoły zaworów skumulowanych w nowych konstrukcjach agregatów hydraulicznych, ponieważ zmniejszają zarówno powierzchnię, jak i pracę montażową.
Wybór węża i złączki
Wąż jest oceniany na podstawie ciśnienia roboczego, ciśnienia rozrywającego i promienia zgięcia, a wąż o zbyt małym rozmiarze jest jedną z najczęstszych przyczyn spadku ciśnienia, który jest błędnie diagnozowany jako problem z pompą lub zaworem. Uszczelnienie czołowe typu O-ring i złącza kołnierzowe typu O-ring są obecnie preferowane w porównaniu ze starszymi złączami kielichowymi w obwodach o wyższym ciśnieniu, ponieważ uszczelniają niezawodnie, nie polegając wyłącznie na momencie obrotowym metal-metal, redukując wycieki w punktach połączeń przez cały okres eksploatacji urządzenia.
Sztywne rurociągi a elastyczny wąż
Do stałych połączeń pomiędzy zbiornikiem, pompą i kolektorem w jednostkach stacjonarnych stosuje się zwykle stałe rury ze stali lub stali nierdzewnej, ponieważ sztywne rury są odporne na ścieranie i wytrzymują dłużej niż wąż przez cały okres eksploatacji instalacji. Elastyczny wąż jest zarezerwowany do połączeń z ruchomymi elementami, takimi jak poruszający się cylinder, lub do sekcji wymagających izolacji drgań od pompy i silnika. Właściwe wymieszanie tych dwóch elementów zamiast prowadzenia węża dla całego stałego obwodu ze względu na wygodę podczas montażu, znacznie wydłuża okres serwisowy pomiędzy naprawami nieszczelności.
Rozmiary rur i ograniczenia prędkości
Rozmiar linii jest zazwyczaj dobierany tak, aby utrzymać prędkość płynu w akceptowalnym zakresie — około 2 do 4 stóp na sekundę na liniach ssawnych, 10 do 15 stóp na sekundę na liniach ciśnieniowych i 10 do 15 stóp na sekundę na liniach powrotnych. Niewymiarowe przewody zwiększają prędkość poza ten zakres, co zwiększa spadek ciśnienia, generuje dodatkowe ciepło, a w przewodach ssących szczególnie zwiększa ryzyko kawitacji na wlocie pompy.
Uszczelki, uszczelki i elementy zużywające się
W przypadku zasilacza hydraulicznego rzadko kiedy poświęca się mu tyle samo uwagi, co pompom lub zaworom, ale awaria uszczelnienia jest jedną z częstszych przyczyn, dla których jednostka kończy się nieplanowaną naprawą.
Uszczelnienia wału
Uszczelnienie wału obrotowego na wale napędowym pompy jest narażone na ciągły obrót i wszelkie niewspółosiowości w sprzęgle silnika, co czyni go jednym z miejsc uszczelnienia o najwyższym zużyciu w całej jednostce. Materiał uszczelnienia wału musi być dostosowany do rodzaju używanego płynu, ponieważ związek uszczelniający dostosowany do oleju mineralnego może szybko ulec degradacji w kontakcie z niektórymi płynami ognioodpornymi lub biodegradowalnymi.
Uszczelnienia statyczne i uszczelki
Powierzchnie montażowe kolektora i zaworu opierają się na statycznych pierścieniach typu O-ring lub uszczelkach, a nie na uszczelnieniach dynamicznych, które zazwyczaj mają dłuższą żywotność, ponieważ nie podlegają ciągłemu ruchowi. Ich awaria jest częściej związana z nieprawidłowym momentem dokręcania śrub podczas montażu lub ponownym użyciem uszczelki, która powinna była zostać wymieniona podczas wymiany zaworu, niż z problemami związanymi z kompatybilnością płynów.
Zgodność uszczelnień według rodzaju płynu
| Rodzaj płynu | Powszechnie zgodny materiał uszczelniający | Uwaga |
| Olej mineralny | Nitryl (Buna-N) | Standardowe ustawienie domyślne dla większości obwodów przemysłowych |
| Ognioodporny wodno-glikolowy | EPDM | Nitryl z czasem ulega degradacji w płynie wodno-glikolowym |
| Ester fosforanowy | Fluorowęglan (Viton) | Zarówno EPDM, jak i nitryl są nieodpowiednie |
Ogólne wytyczne dotyczące materiału uszczelnienia według rodzaju płynu; zawsze potwierdzaj w oparciu o dane producenta konkretnego płynu.
Oprzyrządowanie: wskaźniki, czujniki i przełączniki
Oprzyrządowanie zmienia agregat hydrauliczny z zamkniętego pudełka w coś, co można zdiagnozować bez demontażu. Minimalny pakiet oprzyrządowania w większości jednostek przemysłowych obejmuje manometr z zaworem odcinającym chroniącym manometr przed pulsacją, wskaźnik poziomu płynu i temperatury na zbiorniku oraz wskaźnik zanieczyszczenia na obudowach filtrów.
| Instrument | Co monitoruje | Dlaczego to ma znaczenie |
| Przetwornik ciśnienia | Ciśnienie w układzie, odczytywane elektrycznie | Umożliwia monitorowanie PLC i blokady ciśnieniowe |
| Przełącznik temperatury | Temperatura płynu w zbiorniku | Wyzwala chłodzenie lub wyłączenie przed spadkiem lepkości |
| Przełącznik poziomu | Poziom płynu w zbiorniku | Zapobiega kawitacji pompy spowodowanej niskim poziomem płynu |
| Wskaźnik zatkania filtra | Różnica ciśnień na elemencie filtrującym | Flaguje wymianę elementu na podstawie rzeczywistego stanu |
Do agregatów hydraulicznych dodano wspólne oprzyrządowanie w celu monitorowania stanu.
Dodanie wyjść elektrycznych do tych przyrządów, zamiast polegać wyłącznie na wskaźnikach wizualnych, umożliwia sterownikowi PLC lub panelowi sterowania automatyczne wyłączenie urządzenia, zanim stan niskiego poziomu lub przekroczenia temperatury spowoduje uszkodzenie, co jest znacznie tańsze niż naprawa po zignorowaniu ostrzeżenia.
Rejestrowanie danych i zdalne monitorowanie
W większych instalacjach oprzyrządowanie w coraz większym stopniu zasila historyk danych lub platformę zdalnego monitorowania, a nie sam panel lokalny, umożliwiając personelowi konserwacyjnemu śledzenie trendów ciśnienia i temperatury na przestrzeni tygodni lub miesięcy, zamiast reagować tylko na alarm. Stopniowa zmiana tych trendów — powoli rosnąca temperatura bazowa lub zawór nadmiarowy, który omija częściej niż kiedyś — jest często najwcześniejszym dostępnym ostrzeżeniem o postępującym zużyciu pompy lub chłodnicy, na długo przed włączeniem alarmu lub całkowitą awarią urządzenia.
Integracja systemów sterowania i sterowników PLC
Samodzielne zasilacze hydrauliczne z prostym włączaniem/wyłączaniem lub ręcznym sterowaniem zaworami nadal stanowią dużą część instalacji, ale integracja ze sterownikiem PLC lub dedykowanym sterownikiem hydraulicznym stała się standardem w każdym zastosowaniu, w którym liczy się czas cyklu, kolejność lub blokady bezpieczeństwa.
Sterowanie dyskretne a sterowanie proporcjonalne
Dyskretny schemat sterowania całkowicie włącza lub wyłącza zawory elektromagnetyczne, co jest wystarczające w przypadku prostych sekwencji wysuwania, cofania i trzymania. Zamiast tego sterowanie proporcjonalne i serwo moduluje położenie zaworu w sposób ciągły, umożliwiając kontrolowane przyspieszanie, zwalnianie i pozycjonowanie w połowie skoku. Sterowanie proporcjonalne zwiększa koszty i wymaga większej czystości płynu, ale to właśnie umożliwia hydraulicznemu zespołowi napędowemu dopasowanie płynnego ruchu z dokładnym położeniem, z którym czasami lepiej sobie radzą siłowniki pneumatyczne lub elektromechaniczne.
Blokady bezpieczeństwa
Przełączniki ciśnieniowe, blokady osłon i obwody zatrzymania awaryjnego są zwykle podłączane bezpośrednio do rozrusznika silnika i obwodu sterującego zaworu kierunkowego, dzięki czemu w przypadku zdarzenia zabezpieczającego następuje jednoczesne wyłączenie napędu elektrycznego i ciśnienia hydraulicznego, zamiast polegać wyłącznie na reakcji oprogramowania, która może zostać opóźniona z powodu usterki układu sterowania.
Efektywność energetyczna w projektowaniu zasilaczy hydraulicznych
Koszt energii w całym okresie eksploatacji agregatu hydraulicznego często przekracza pierwotną cenę zakupu sprzętu, co sprawia, że wydajność jest samodzielnym czynnikiem przy wyborze komponentów, a nie kwestią drugorzędną.
- Pompy o zmiennym wydatku z kompensacją ciśnienia zmniejszają zużycie energii w trybie gotowości, zmniejszając moc wyjściową po osiągnięciu docelowego ciśnienia, zamiast omijać pełny przepływ przez zawór nadmiarowy.
- Przemienniki częstotliwości w silniku zmniejszają zarówno zużycie energii, jak i hałas w częściach cyklu o niskim zapotrzebowaniu.
- Rurociągi o odpowiednich wymiarach zmniejszają spadek ciśnienia, co bezpośrednio zmniejsza moc, z jaką musi pracować pompa, aby zapewnić taki sam przepływ.
- Obwody wykrywające obciążenie dopasowują moc pompy do rzeczywistego zapotrzebowania na odpływie, zamiast pracować przy stałym ciśnieniu, niezależnie od bieżących potrzeb siłowników.
Opcje te współdziałają ze sobą: pompa o zmiennym wydatku w połączeniu z silnikiem napędzanym przez przetwornicę częstotliwości i kolektorem wykrywającym obciążenie może znacznie zmniejszyć zużycie energii elektrycznej w porównaniu z bazową pompą o stałym wydatku i stałej prędkości w tym samym zastosowaniu, chociaż rzeczywiste oszczędności zależą w dużym stopniu od tego, jaka część cyklu pracy jest spędzona przy częściowym zapotrzebowaniu w porównaniu z pracą przy pełnym przepływie.
Komponenty mobilnego i stacjonarnego agregatu hydraulicznego
Grupy komponentów omówione powyżej dotyczą zarówno mobilnych, jak i stacjonarnych agregatów hydraulicznych, ale konkretny sprzęt wybrany w ramach każdej grupy często znacznie się między nimi różni.
| Komponent | Stacjonarna Jednostka Przemysłowa | Jednostka mobilna |
| Źródło zasilania | Naprawiono silnik elektryczny | PTO, pompa zamontowana na silniku lub silnik elektryczny na akumulatorze |
| Materiał zbiornika | Stal węglowa lub nierdzewna | Aluminium dla zmniejszenia masy |
| Chłodzenie | Wymiennik ciepła powietrzny lub wodny | Chłodzenie powietrzem ramowym lub wspomaganym wentylatorem |
| Obudowa | Otwarta rama lub wygłuszona obudowa | Szczelna, izolowana od wibracji komora |
Ogólne różnice w komponentach pomiędzy stacjonarnymi, przemysłowymi i mobilnymi agregatami hydraulicznymi.
Wibracje są największym dodatkowym czynnikiem konstrukcyjnym jednostek mobilnych. Komponenty, które przez lata leżałyby nienaruszone na stacjonarnej podłodze przemysłowej, wymagają podkładek zabezpieczających, środka do zabezpieczania gwintów i opasek zaciskowych odpornych na wibracje na podwoziu mobilnym, ponieważ utrzymujące się wibracje na drodze lub w terenie spowodują poluzowanie standardowych elementów złącznych i złączek znacznie szybciej niż kiedykolwiek byłoby to w przypadku instalacji stacjonarnej.
Wzorce awarii komponentów i konserwacja zapobiegawcza
Większość awarii agregatów hydraulicznych ma swoje źródło w jednej z trzech głównych przyczyn: zanieczyszczeniu, zapowietrzeniu lub przegrzaniu. Rozpoznanie wczesnych objawów każdego z nich pozwala personelowi konserwacyjnemu interweniować, zanim komponent faktycznie ulegnie awarii.
| Objaw | Prawdopodobny komponent, którego dotyczy problem | Wspólna przyczyna źródłowa |
| Piszczenie lub odgłosy kawitacyjne na pompie | Pompa, sitko ssące | Niski poziom płynu, zatkany filtr siatkowy lub wyciek powietrza po stronie ssawnej |
| Gąbczasta lub opóźniona reakcja cylindra | Zawór kierunkowy lub sterujący przepływem | Napowietrzony płyn lub zużyta szpula zaworu |
| Stopniowy spadek ciśnienia pod obciążeniem | Pompa, zawór nadmiarowy | Zużycie wewnętrzne spowodowane zanieczyszczonym płynem |
| Wzrost temperatury płynu podczas zmiany | Chłodnica, zawór nadmiarowy | Zbyt małe chłodzenie lub obejście nadmiernego odciążenia |
| Złączki odwadniające i końcówki węży | Złączki, zespoły węży | Zmęczenie wibracjami lub nieprawidłowy moment obrotowy przy montażu |
| Błędny odczyt manometru lub przetwornika | Izolator miernika, okablowanie przetwornika | Uszkodzenie pulsacyjne lub luźne połączenie elektryczne |
Wzorce objawów obserwowane w terenie i zazwyczaj odpowiedzialne za nie elementy.
Harmonogram zapobiegawczy oparty na pobieraniu próbek płynów, zaplanowanych wymianach filtrów w oparciu o wskaźniki zatkania, a nie o ustalonych odstępach czasu, oraz okresowe kontrole wstępnego ładowania akumulatora, pozwalają wykryć zdecydowaną większość tych wzorców awarii, podczas gdy ich naprawa jest nadal niedroga.
Interwały pobierania próbek płynów
Kwartalne pobieranie próbek płynu jest powszechną podstawą dla jednostek w ciągłej eksploatacji przemysłowej, przy czym pobieranie próbek jest przesuwane do miesięcznych odstępów w jednostkach wyposażonych w wysoce precyzyjne obwody proporcjonalne lub serwo, gdzie niewielki wzrost liczby cząstek ma nadmierny wpływ na reakcję zaworu. Pobieranie próbek z działającej linii pod napięciem, a nie z dna zbiornika, daje bardziej reprezentatywny obraz tego, co faktycznie krąży przez pompę i zawory.
Określanie komponentów niestandardowego zasilacza hydraulicznego
Standardowe jednostki katalogowe obejmują dużą część zastosowań, ale konstrukcje niestandardowe są powszechne tam, gdzie powierzchnia, hałas, cykl pracy lub narażenie na środowisko wykraczają poza standardowe zakresy. Kilka praktycznych pytań kształtuje większość niestandardowych specyfikacji.
- Jaki jest rzeczywisty cykl pracy — ciągłe, przerywane lub okazjonalne zapotrzebowanie szczytowe — a nie teoretyczny maksymalny przepływ, jakiego system mógłby kiedykolwiek wymagać?
- Jaki zakres temperatur otoczenia i wymagania dotyczące obudowy mają zastosowanie, ponieważ instalacja na zewnątrz lub instalacja w środowisku płukania zmienia typ obudowy silnika, materiał zbiornika i strategię chłodzenia?
- Jakie wartości graniczne hałasu obowiązują w pobliżu instalacji, co wpływa na wybór pomiędzy pompami zębatymi, łopatkowymi i tłokowymi w takim samym stopniu, jak na każdą obróbkę obudowy?
- Czy aplikacja wymaga precyzji sterowania na poziomie proporcjonalnym lub na poziomie serwomechanizmu, która zapewnia węższe cele filtracji i inną technologię zaworów w porównaniu z prostym obwodem włączania/wyłączania?
- Jaka jest oczekiwana żywotność i kto będzie przeprowadzał rutynową konserwację, ponieważ ma to wpływ na wartość dodania zdalnego monitorowania i automatycznego wyłączania w porównaniu z prostszym, ręcznie sprawdzanym pakietem oprzyrządowania?
Uzyskanie tych odpowiedzi tuż przed wyborem komponentów pozwala uniknąć najkosztowniejszych przeróbek: odkrycia po instalacji, że pompa, silnik lub zespół chłodzący były za małe w stosunku do rzeczywistych warunków pracy.
Obudowy i redukcja hałasu
Jeżeli agregat hydrauliczny znajduje się w pobliżu stanowiska operatora lub w obiekcie wrażliwym na hałas, wytłumiona obudowa wokół pompy i silnika może znacząco zmniejszyć odczuwalny hałas, często bardziej opłacalnie niż sama zmiana typu pompy. Konstrukcja obudowy musi równoważyć tłumienie akustyczne i odpowiednią wentylację, ponieważ szczelna obudowa, która zatrzymuje ciepło wokół silnika i pompy, skraca żywotność podzespołów, nawet jeśli wycisza urządzenie.
Często zadawane pytania
Jaka jest typowa żywotność agregatu hydraulicznego?
Przy odpowiedniej filtracji i konserwacji płynów elementy konstrukcyjne agregatu hydraulicznego zwykle działają od 15 do 20 lat, chociaż pompy, uszczelki i węże są elementami zużywalnymi, które są regenerowane lub wymieniane w krótszych cyklach znacznie wcześniej.
Jak często należy wymieniać płyn hydrauliczny?
Częstotliwość wymiany zależy od temperatury roboczej i kontroli zanieczyszczeń, a nie od stałej liczby godzin. Wiele jednostek przemysłowych wymienia płyny co roku lub co dwa lata, gdy filtracja utrzymuje niską liczbę cząstek, a temperatura pozostaje pod kontrolą, ale pobieranie próbek płynu jest bardziej wiarygodną wskazówką niż sama data kalendarzowa.
Czy pompę o stałej wydajności można później rozbudować do pompy o zmiennej wydajności?
W większości przypadków wymaga to wymiany pompy i często adaptera montażowego, ponieważ oba typy pomp różnią się mechanicznie, a nie tylko logiką sterowania. Ogólnie rzecz biorąc, bardziej praktyczne jest określenie prawidłowego typu pompy z góry w oparciu o cykl pracy, niż planowanie późniejszej modernizacji.
Co powoduje przegrzanie agregatu hydraulicznego nawet przy odpowiednio dobranej chłodnicy?
Chłodnica poprawnie zwymiarowana na papierze będzie nadal działać gorzej, jeśli wentylator lub przepływ wody jest ograniczony, jeśli zawór nadmiarowy omija większy przepływ niż zamierzony ze względu na zawór lub problem z ustawieniem ciśnienia, lub jeśli klasa lepkości płynu nie odpowiada zakresowi temperatury roboczej.
Czy akumulator pęcherzowy czy tłokowy jest lepszy dla agregatu hydraulicznego?
Akumulatory pęcherzowe reagują szybciej i są tańsze w zakresie ogólnej absorpcji wstrząsów i wygładzania ciśnienia, podczas gdy akumulatory tłokowe wytrzymują większe objętości i są trwalsze, dzięki czemu lepiej nadają się do zastosowań, w których występują częste i duże skoki zapotrzebowania.
Jaka jest różnica między filtrem siatkowym na ssaniu a filtrem przewodu ciśnieniowego?
Sitko ssące chroni wlot pompy przed dużymi zanieczyszczeniami i jest celowo grube, zwykle o wielkości od 100 do 150 mikronów, aby uniknąć ograniczania przepływu na wlocie pompy. Filtr przewodu ciśnieniowego jest znacznie drobniejszy, zwykle ma wielkość od 10 do 25 mikronów i chroni bardziej wrażliwe zawory i cylindry za pompą.
Dlaczego agregat hydrauliczny traci ciśnienie tylko pod obciążeniem?
Ciśnienie, które utrzymuje się na stałym poziomie bez obciążenia, ale spada po włączeniu siłownika, zwykle wskazuje na wewnętrzne zużycie pompy lub otwarcie zaworu nadmiarowego wcześniej niż jego wartość zadana, co zmniejsza efektywny przepływ dostępny, gdy system faktycznie pracuje, a nie na biegu jałowym.
Jak lepkość wpływa na czas reakcji zaworu?
Gęstszy płyn utrudnia przepływ przez małe wewnętrzne kanały wewnątrz zaworu kierunkowego lub proporcjonalnego, spowalniając ruch suwaka i reakcję siłownika. Z tego powodu opóźnienie zimnego rozruchu jest powszechne w przypadku jednostek pozostawionych bezczynnie przez noc w nieogrzewanych pomieszczeniach i dlatego w niektórych instalacjach dodaje się podgrzewacz zbiornika lub cykl nagrzewania przed uruchomieniem z pełną prędkością w niskich temperaturach.
Jaki jest cel sterowanego pilotem zaworu zwrotnego w obwodzie hydraulicznym?
Zawór zwrotny sterowany pilotem umożliwia swobodny przepływ w jednym kierunku, blokując przepływ wsteczny, dopóki sygnał ciśnienia pilota nie celowo go otworzy, co jest powszechnie używane do utrzymywania butli w pozycji bez dryfu, nawet gdy zawór kierunkowy jest wyśrodkowany i nie jest stosowane żadne aktywne ciśnienie.
